自攜私家影院 Handmade One-man Cinema

非常感謝 ifva的邀請!為今年的 ifva影像嘉年華製作一件optical toy,以下為大家示範如何製作和使用!

op_1
所需工具:
1/ 界刀/ 剪刀
2/ 膠紙
3/ 雙面膠紙/ 膠水/ 白膠漿

op_2
整份DIY pack 包括:
1/ 瓦通紙 x1
2/ 橡皮圈 x1
3/ 膠片 x1

開始製作:
op_3

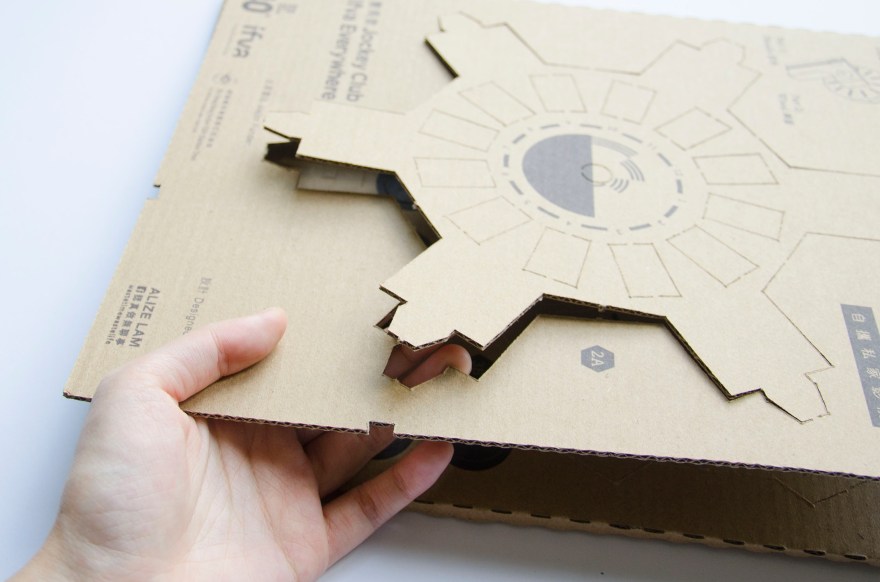

1/ 把瓦通紙上的各個零件取出,駁口位可用界刀幫助取出,會更漂亮

op_4

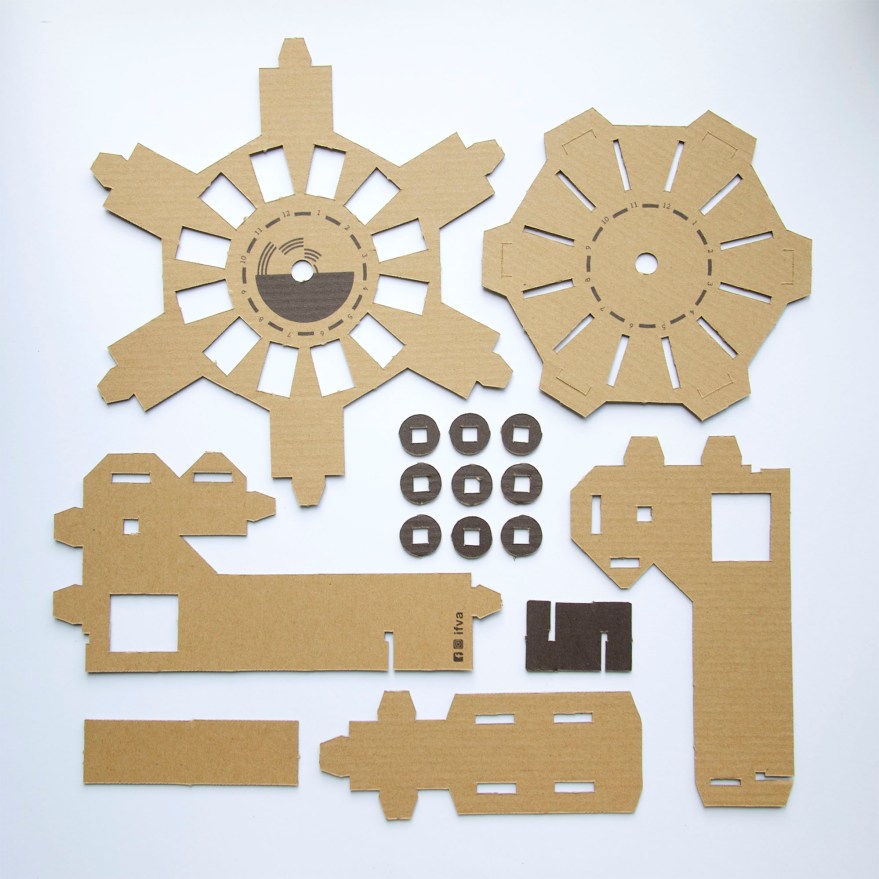

2/ 取出的零件如上圖

op_5

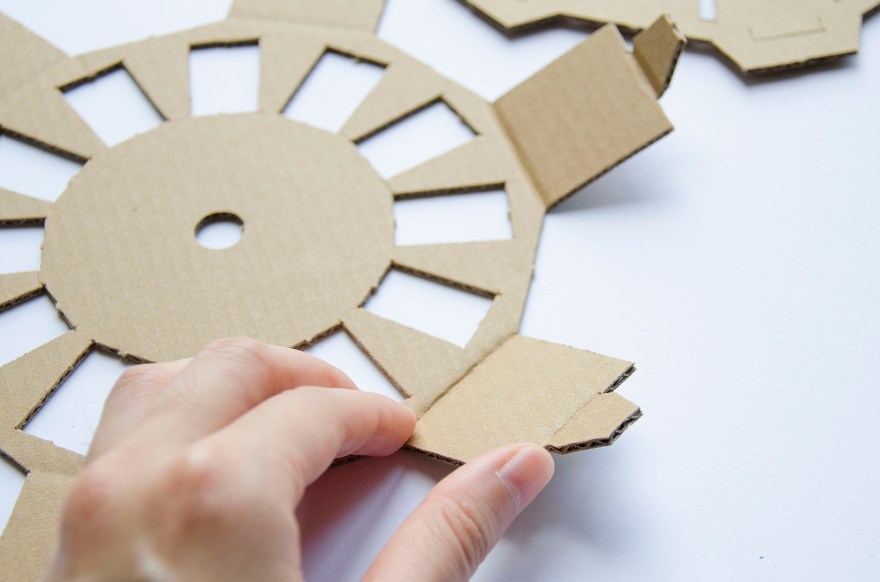

3/ 有印刷那面為正面,反到背面,按壓線屈摺,過程請保持溫柔,以免屈摺到其他地方

op_8
4/ 把手部份:取出以上所需零件

op_9op_16

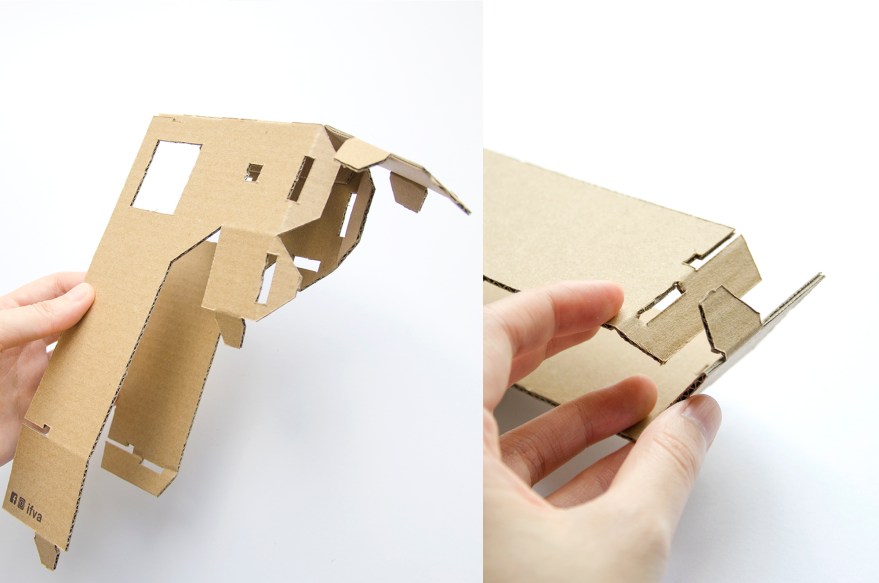

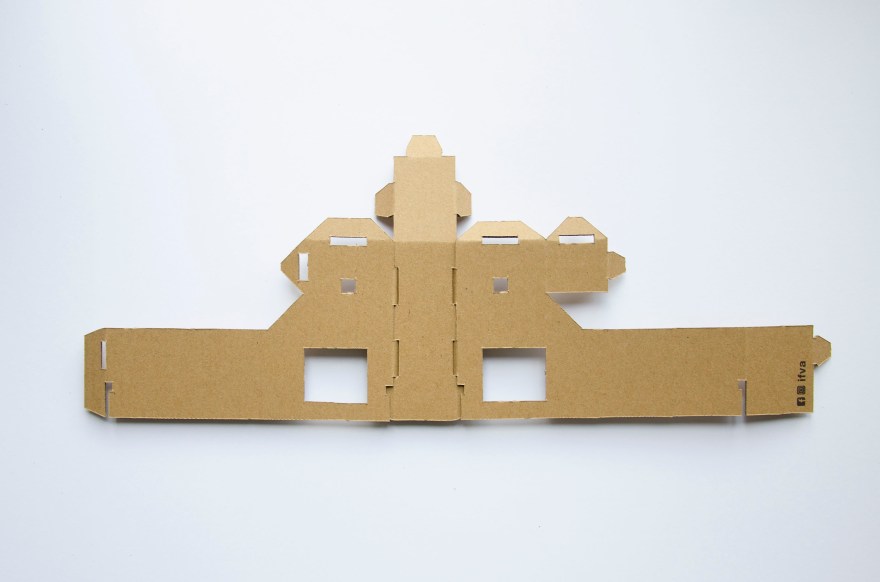

5/  如上圖連接拼合,注意把手部份為橫紋,比較容易折到,所以請輕力處理

op_12

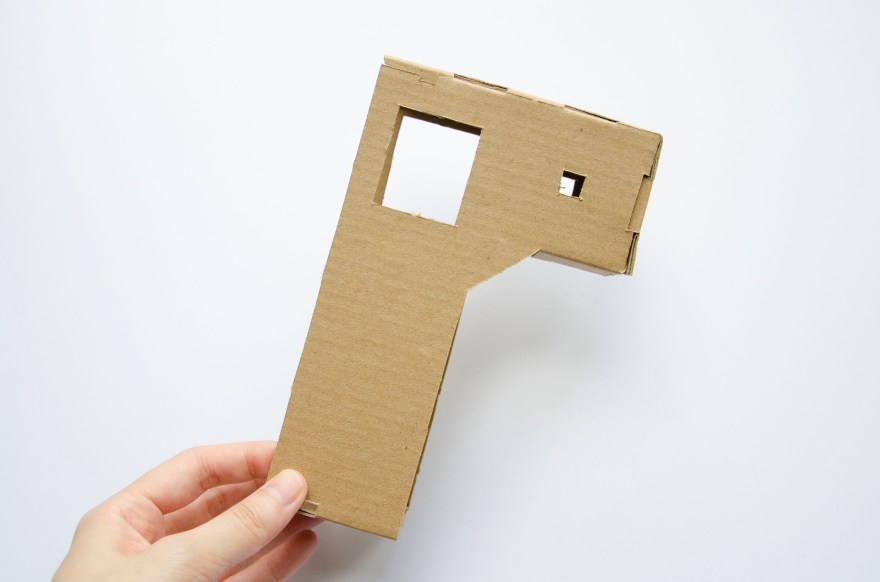

6/ 完成如上圖

op_13

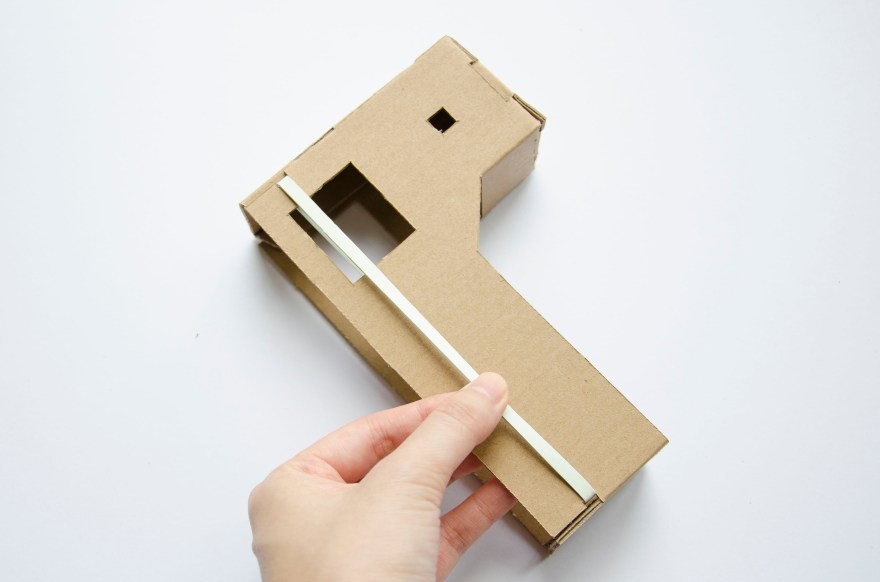

7/ 在凹位卡上橡皮圈

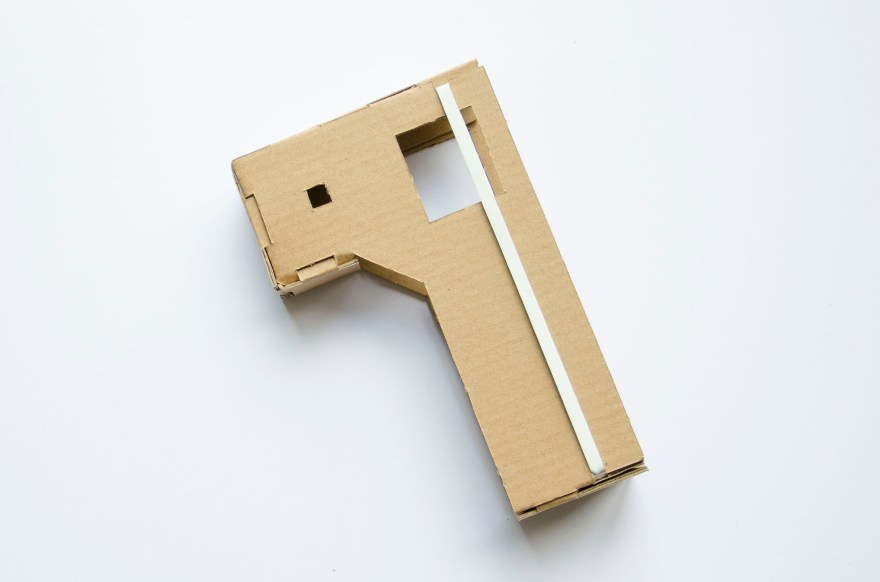

op_14
*如果是左撇子,請反轉安裝 (之後的安裝部份也是反轉)

op_6

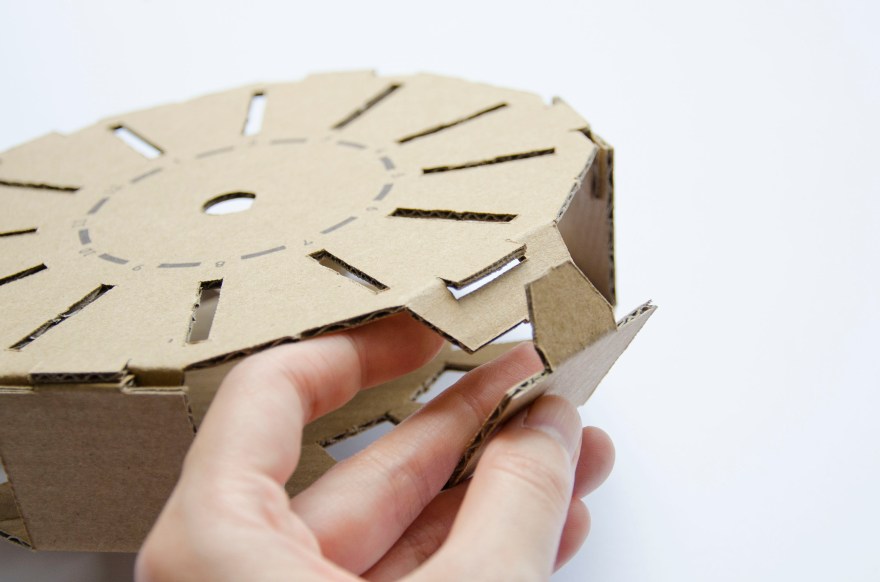

8/ 轉輪部份:將兩塊圓形零件如上圖拼合

op_7
9/ 完成圖如上

op_17

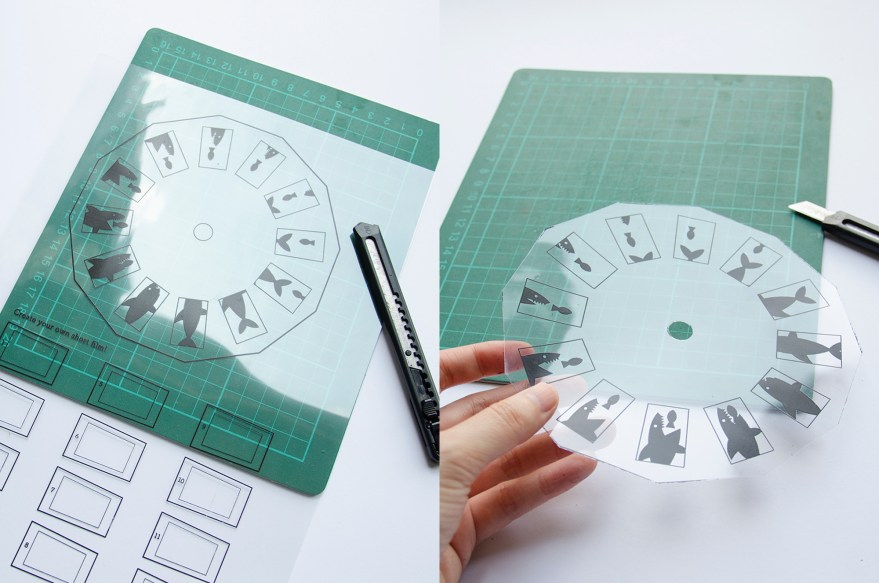

10/ 取出膠片,剪出上面的圓形部份,中間的小圓也請界出來,小圓可以比印刷的略大,這樣會轉得比較順暢。

op_37
op_30

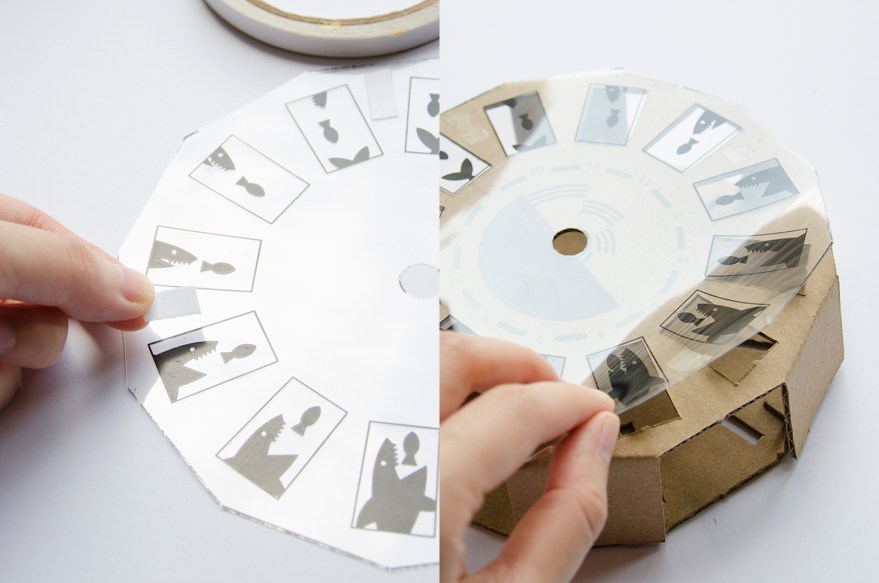

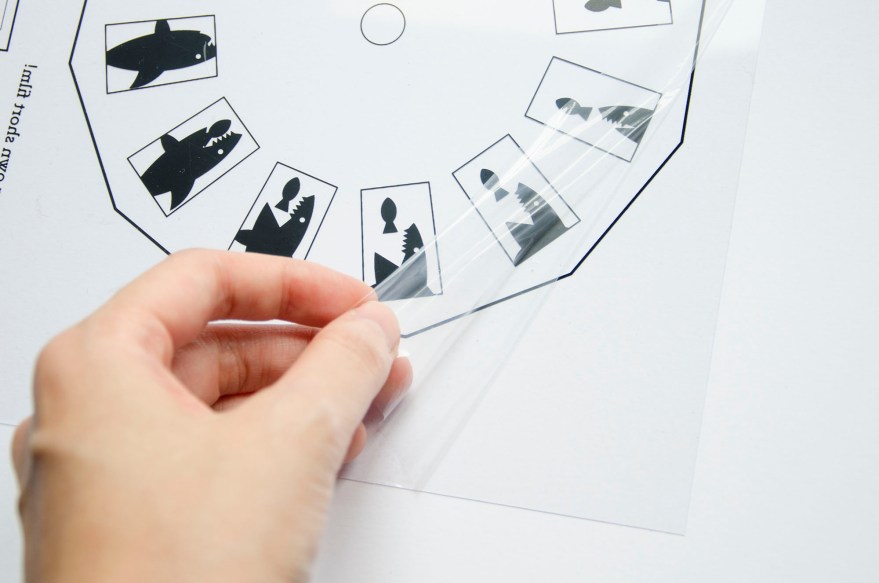

11/ 膠片分兩邊,其中一邊貼有薄膠膜。在沒有膠膜的那一邊,在膠片四個鐘點位置點上雙面膠/膠水,對準長方格如上圖貼到轉輪的上
***這個部份需要特別留意,雙面膠/膠水是需要貼在沒有膠膜的那一邊,鯊魚的方向需參考上圖,否則投影的影像會倒轉

op_18

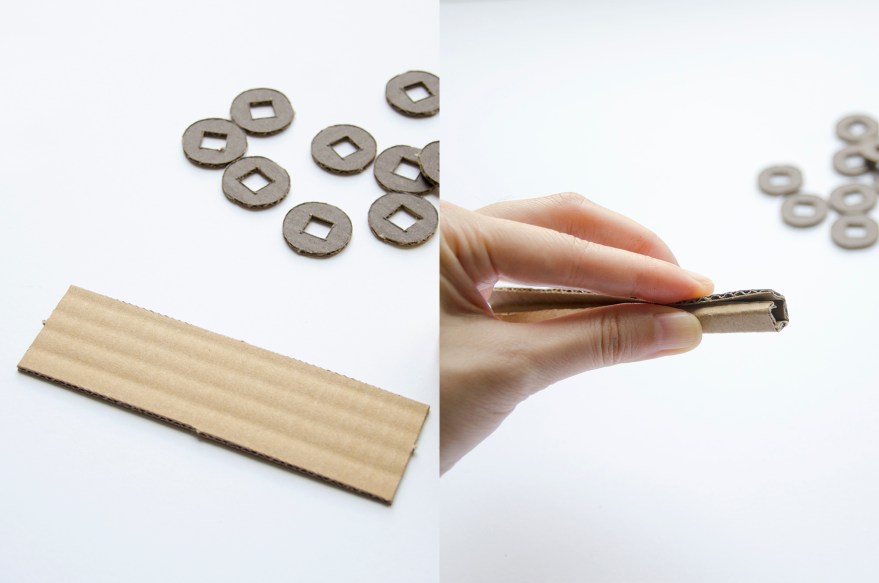

12/ 中軸部份:取出以上零件,長方形零件摺成方形柱體

13/ 中軸部份全條以膠紙將四邊包好,沒有全部包膠紙的話可能會影響轉輪的順暢度

op_19
14/ 完成各部份,可以開始組裝

op_20

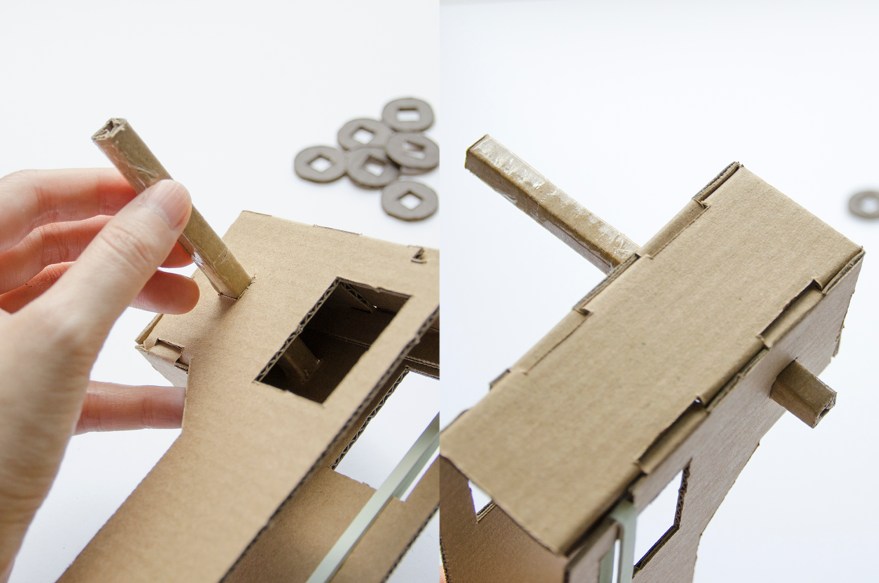

15/ 在把手中間的方形孔穿上中軸

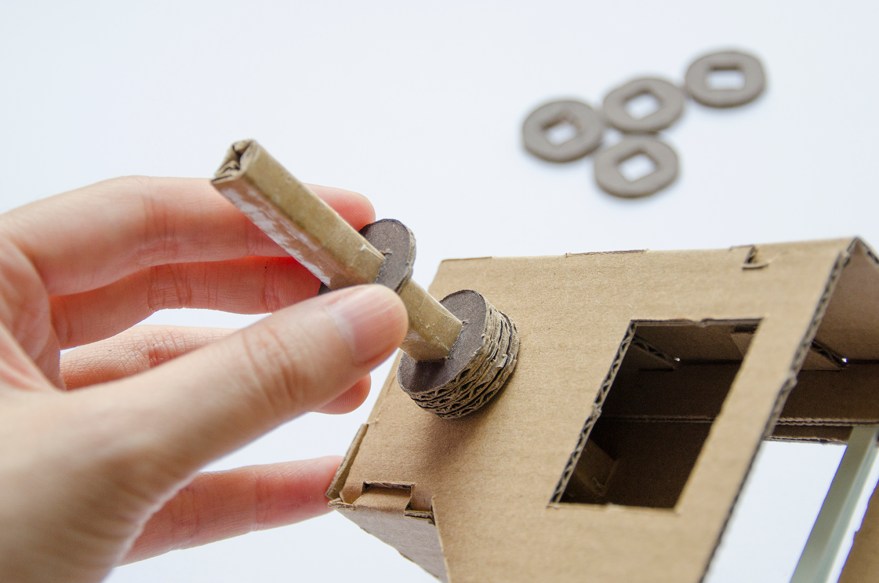

16/ 反轉到沒有橡皮圈那面 ,在中軸上穿上5塊黑色圓形墊片 (左撇子也要反轉的做法,在沒有橡皮圈那邊組裝)

op_21

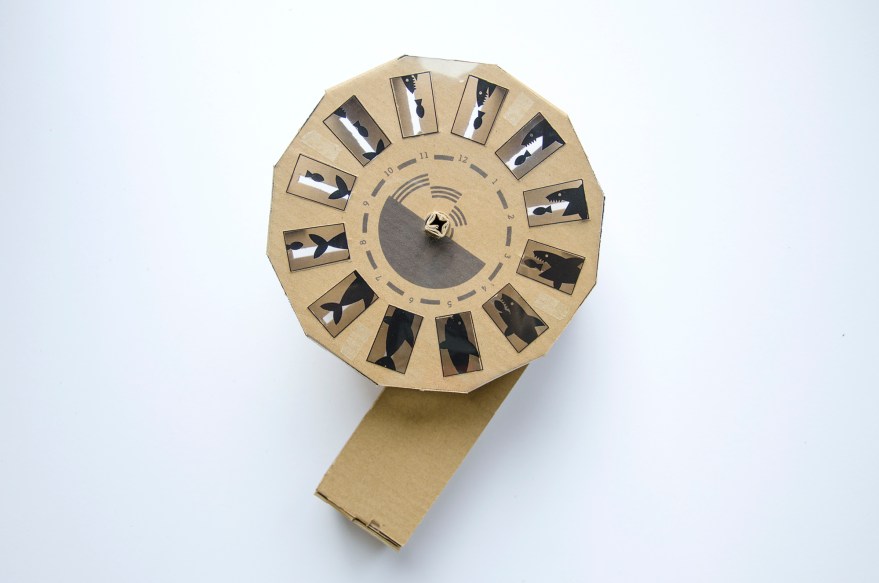

17/ 組裝轉輪到把手墊片上,有膠片那邊向外,如上圖

op_22

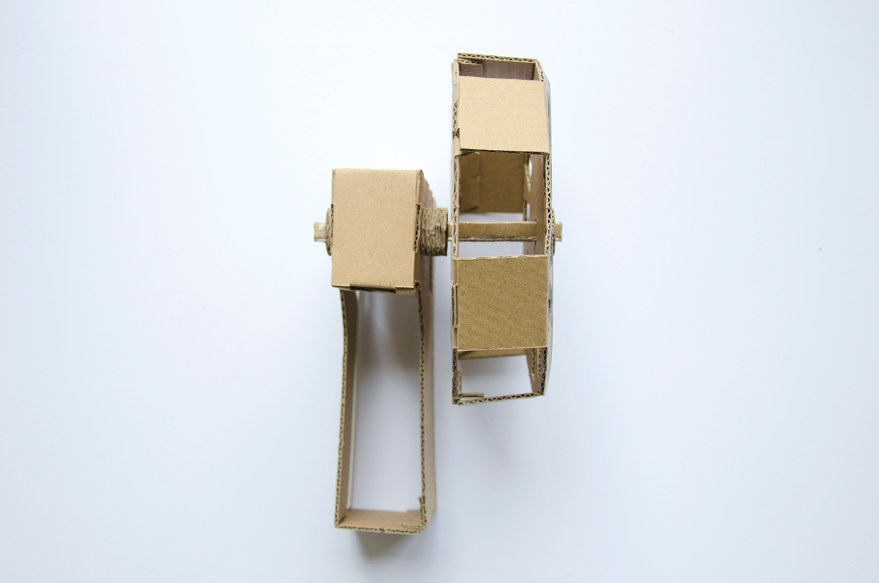

18/ 中軸的兩端各穿上兩塊墊片,以作固定之用
注意:轉輪跟墊片需保留一點空位,讓轉輪順暢轉動。

op_25

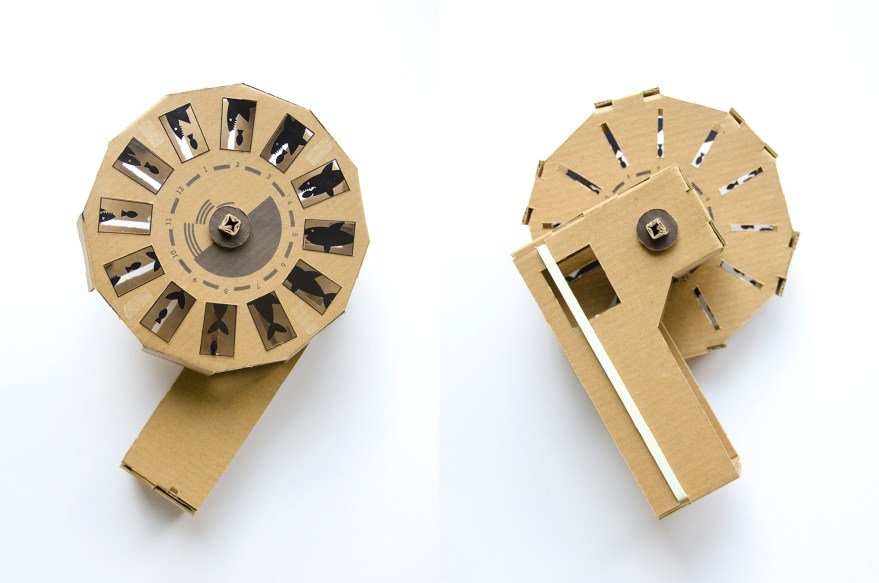

19/ 完成圖前後如上

op_24

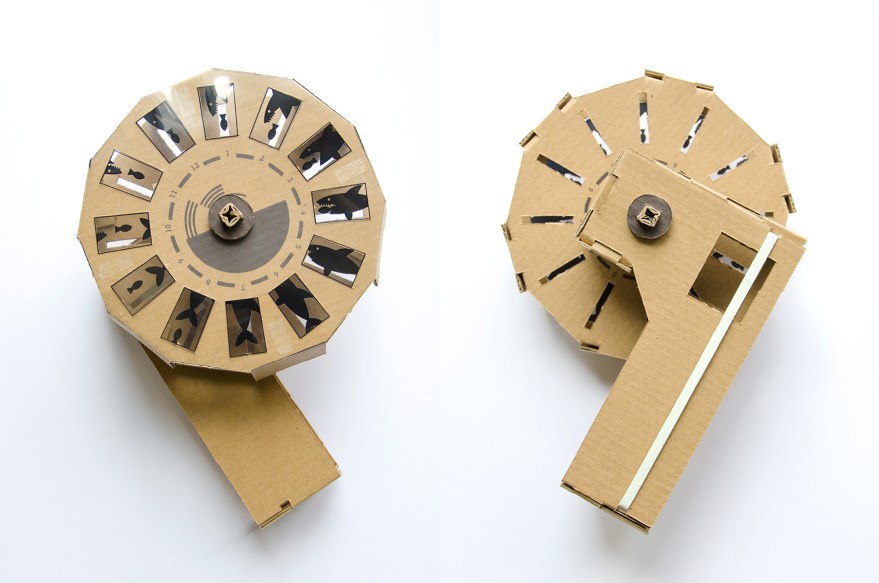

20/ 左撇子的完成圖如上

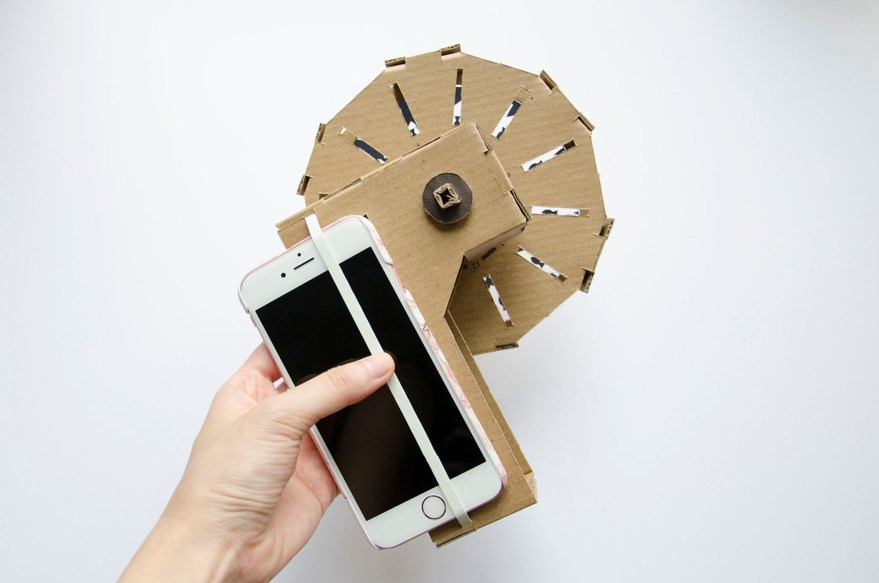

21/ 在橡皮圈位置放上手提電話

OP_28

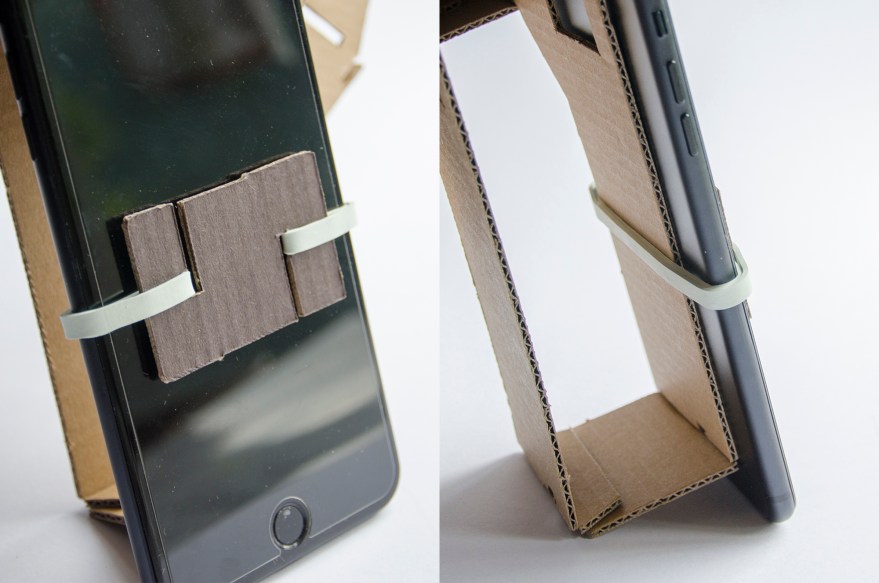

22/ 如電話太大 (iphone plus or other),可用上圖的零件這樣作固定

op_26

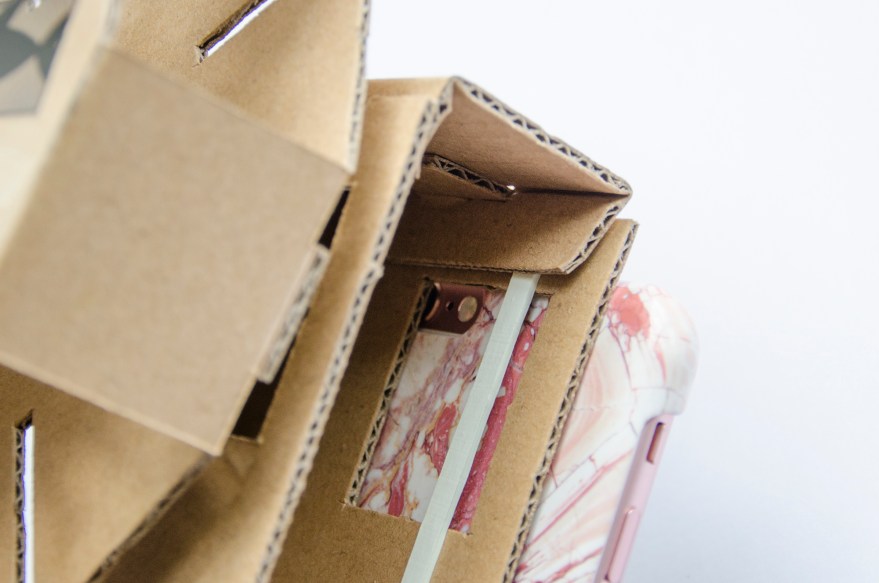

22/ 閃光燈移動到窗口位置

op_37op_34

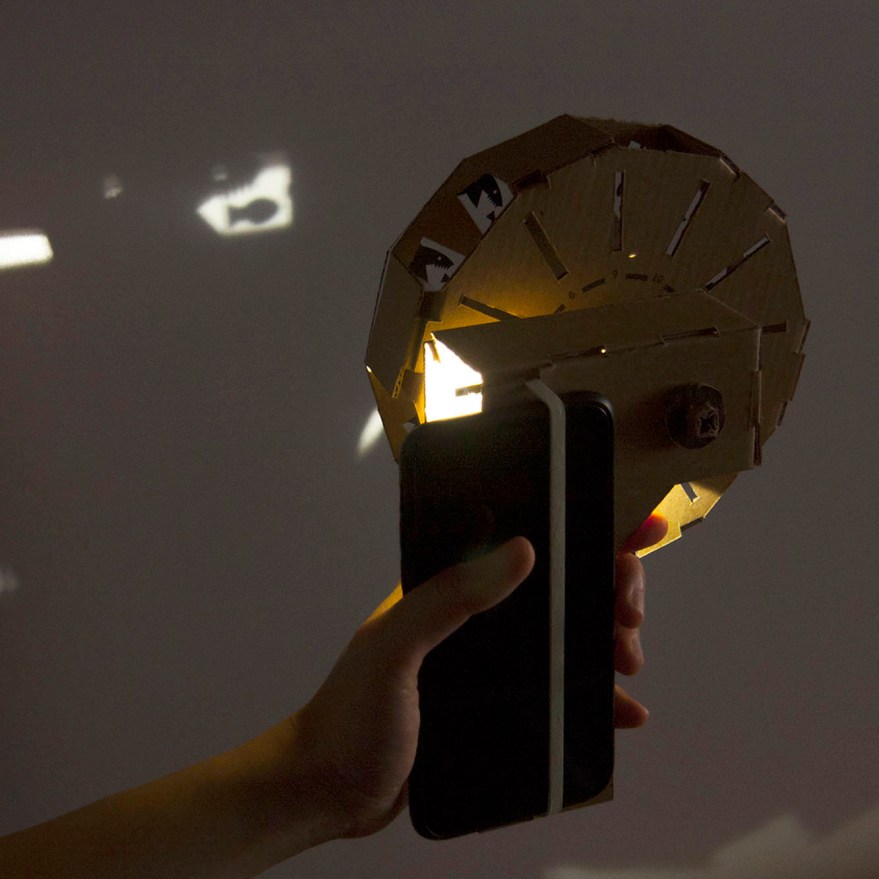

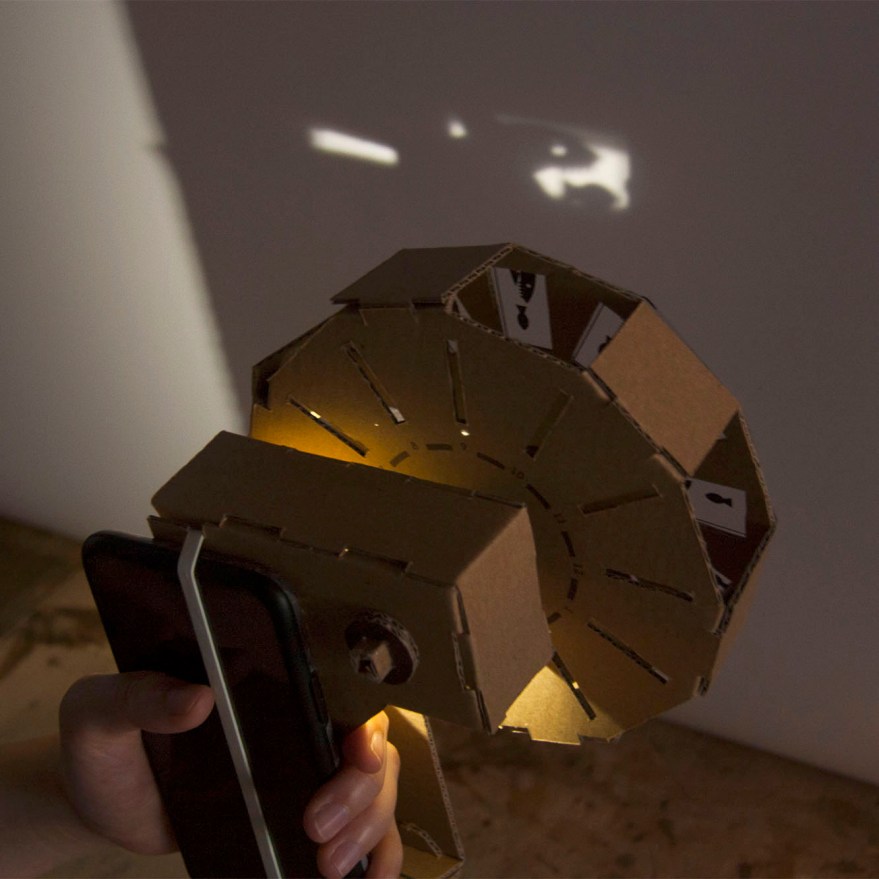

23/ 關燈,與投映的牆大概10-15cm的距離調整,前後移動,大家會發覺距離愈少影像愈清晰; 如發覺圖象偏左/右,可調整手機的左右

op_35

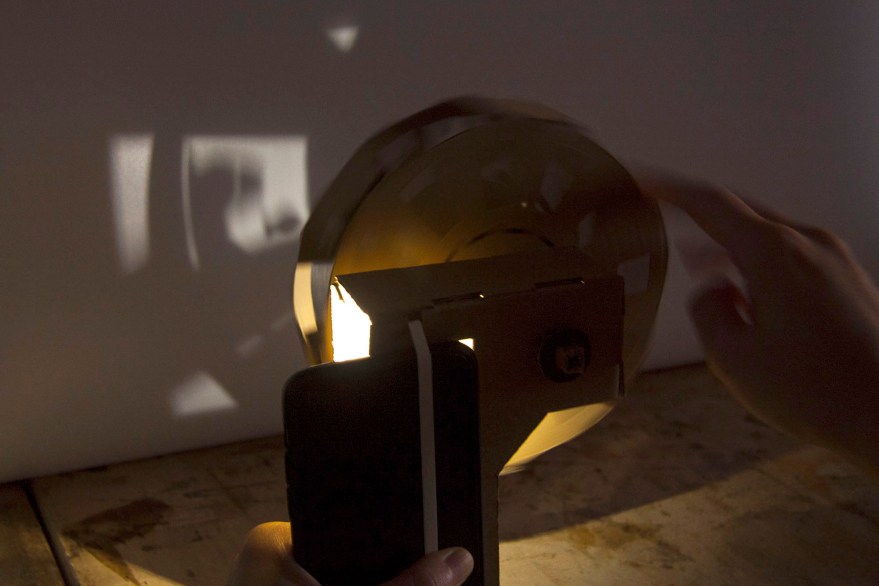

24/ 順時針轉動轉輪,就可以看到短動畫了!!!

動畫效果如下:

OP_27

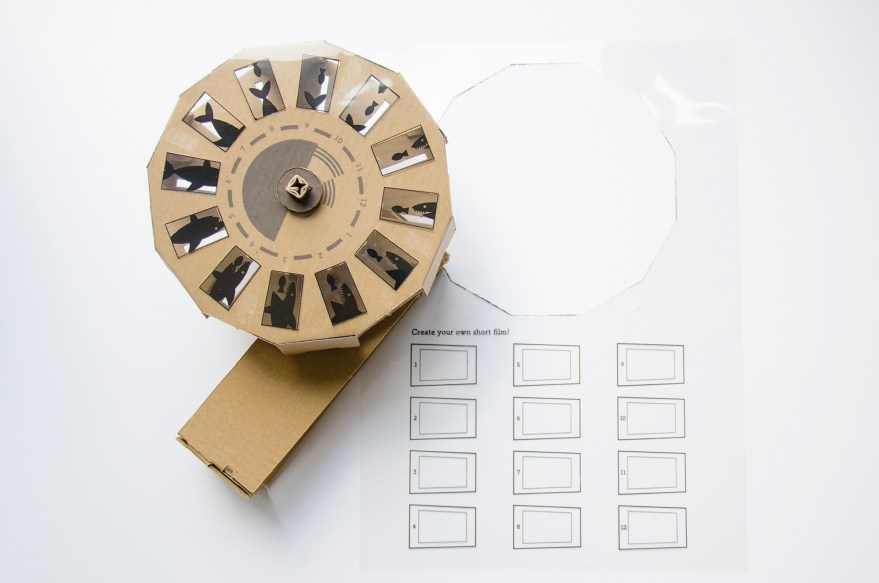

最後,膠片上印有12格長方形框框,大家可以自已創作動畫並且隨時播放!

謝謝你們參與!
