酒箱三角琴25鍵 Winebox Piano 25 Keys

工具:
1/ 木工膠水 (Wood Glue,大型五金舖或中南有售,不建議使用一般的白膠漿)
2/ 小號和普通尺寸螺絲批
3/ 鉛筆
4/ 剪刀 (如有裁布剪刀可以使用)
5/ 間尺
6/ 界刀
7/ 槌子
8/ 蠟燭

第一步由琴身開始製作:
DSC_7425_a
1. 取出以上材料和工具,和1號包裝的五金零件。木板如上圖排好。

DSC_7428_b
2. 90度拍上木板,在底板上2號的位置上放上角碼,以鉛筆在直立的木板上mark上圓點。

DSC_7433_a
3. 在mark了鉛筆的那邊鑽上螺絲。

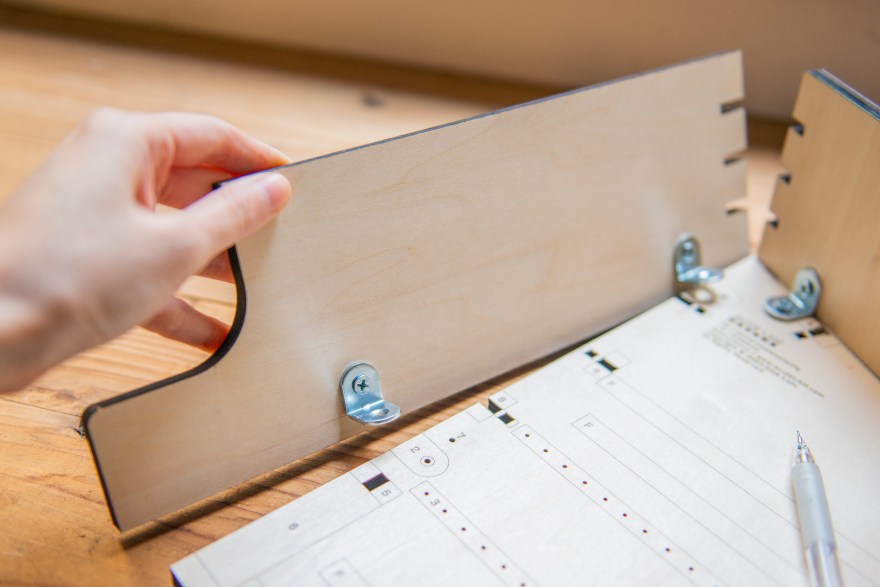

DSC_7434_a
4. 安裝到底板上。

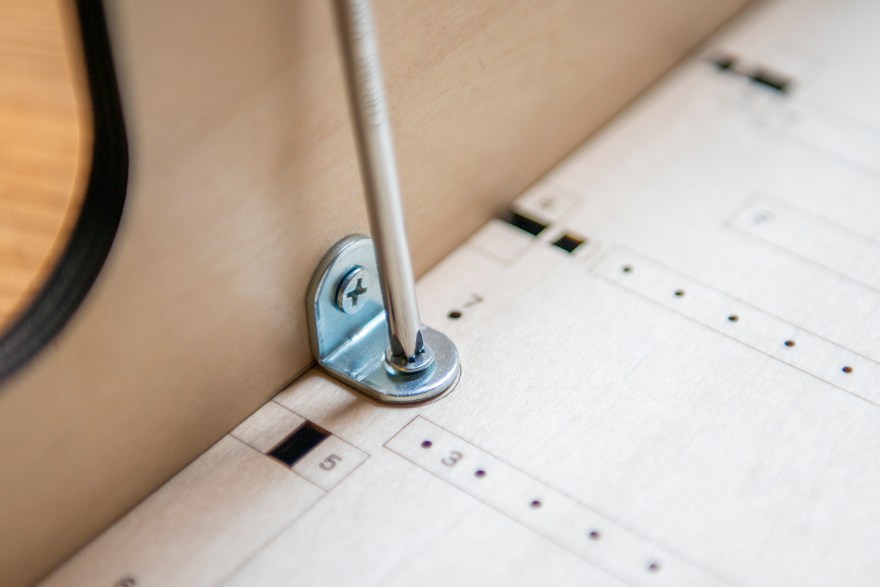

DSC_7436_a
5. 在2號位置上鑽上螺絲。

DSC_7431_a

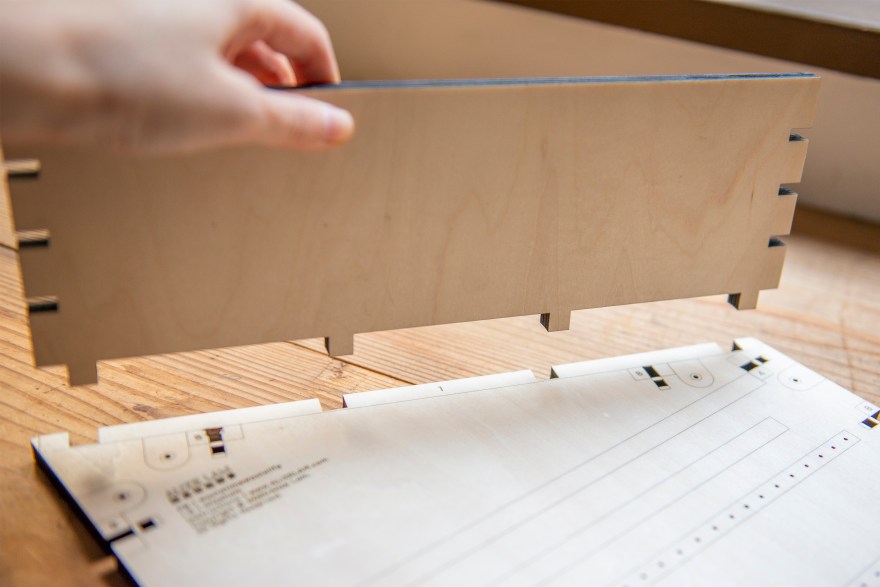

6. 後面的直立木板有腳位置卡上底板,如之前的步驟裝上角碼和螺絲,右邊直立本板同樣裝上。

DSC_7437_a7. 完成圖如上。

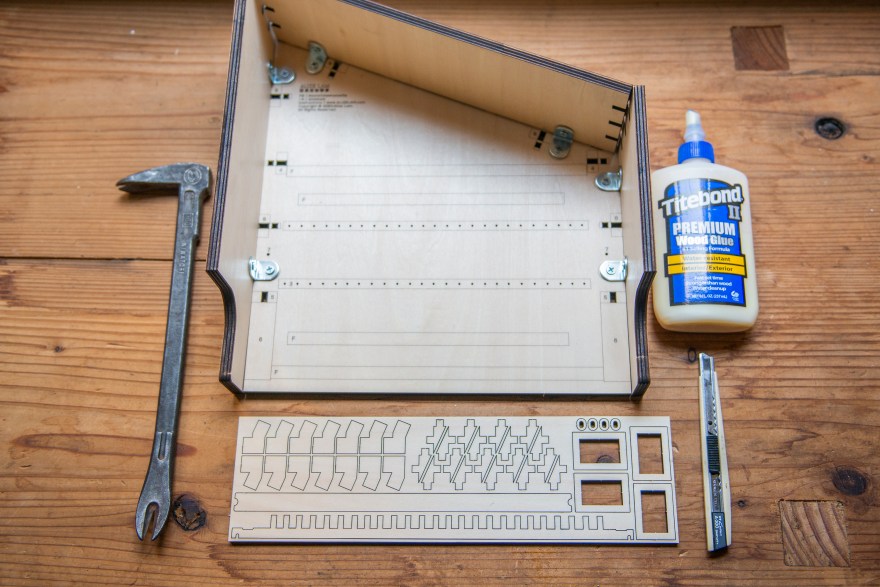

DSC_7438_a
8. 取出以上工具和零件。

DSC_7439_a
9. 以界刀切斷水口位,取出以上兩邊零件各3塊。

DSC_7440_b

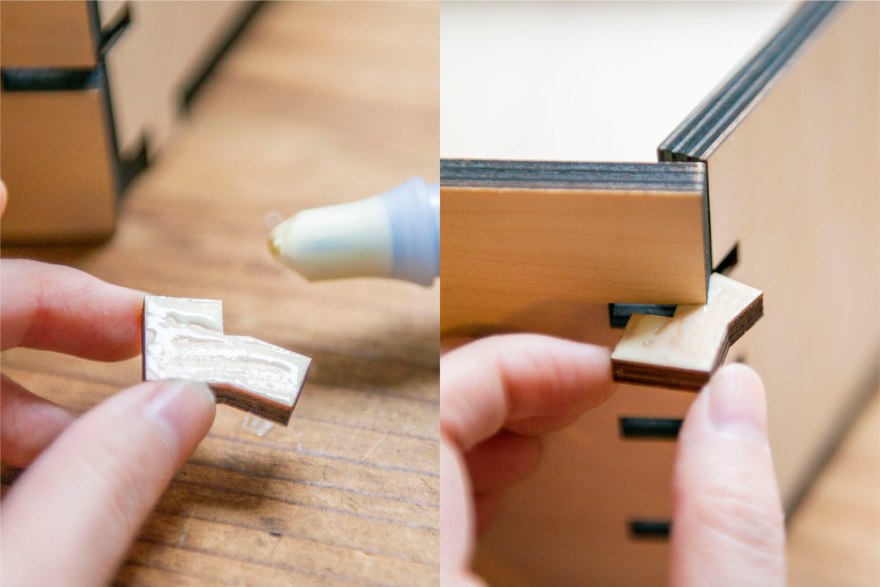

10. 對應兩邊榫口位的形狀,在木片上塗上木工膠水,攝入榫位。

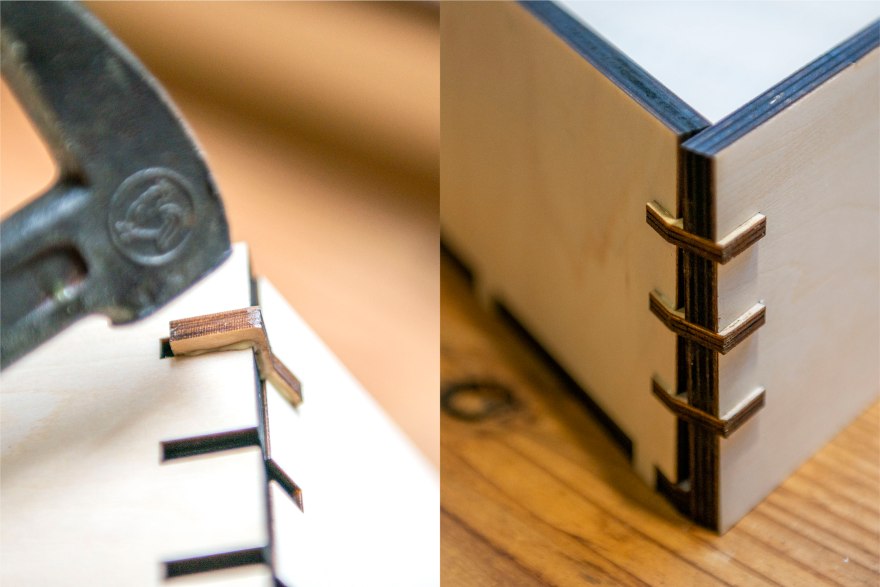

DSC_7444_b
11. 以槌子把木片打入,如右圖,多出的部份如有木鋸可鋸走及以砂紙打磨,如沒有木工工具可略過。

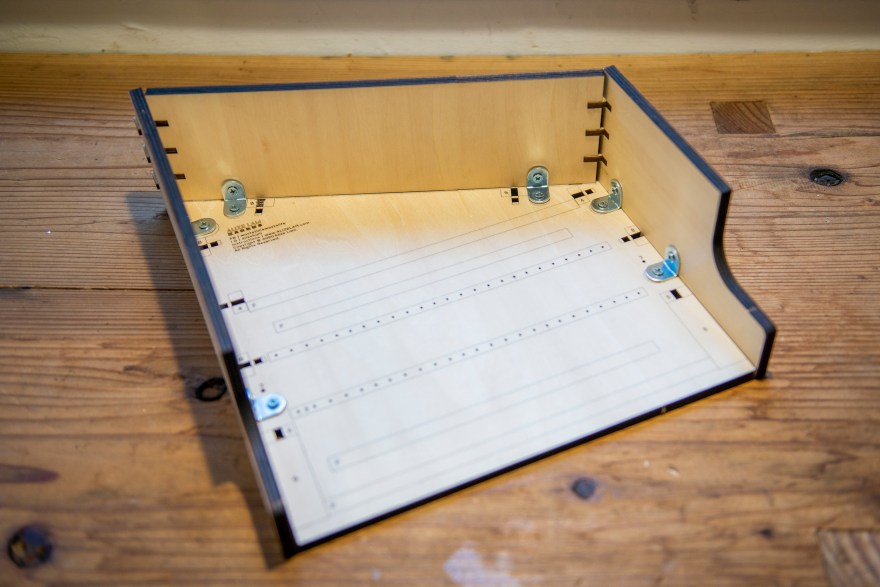

DSC_7449_a
12. 琴身完成圖如上。

DSC_9863_a
13. 界出3個上圖的方形零件。

DSC_7224_a
14. 反轉琴身。

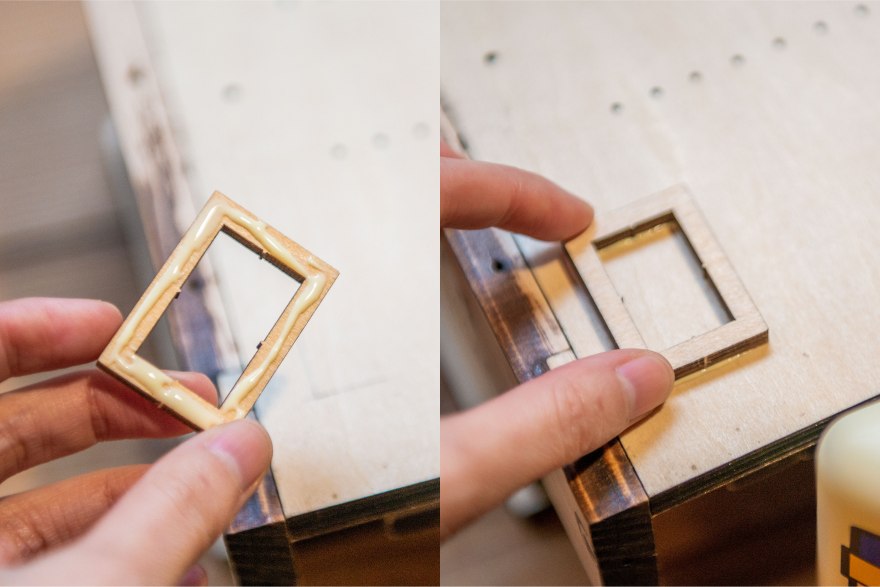

DSC_7226_b-13
15. 在方格底部塗上木工膠,黏到琴身底面。

DSC_7228_a

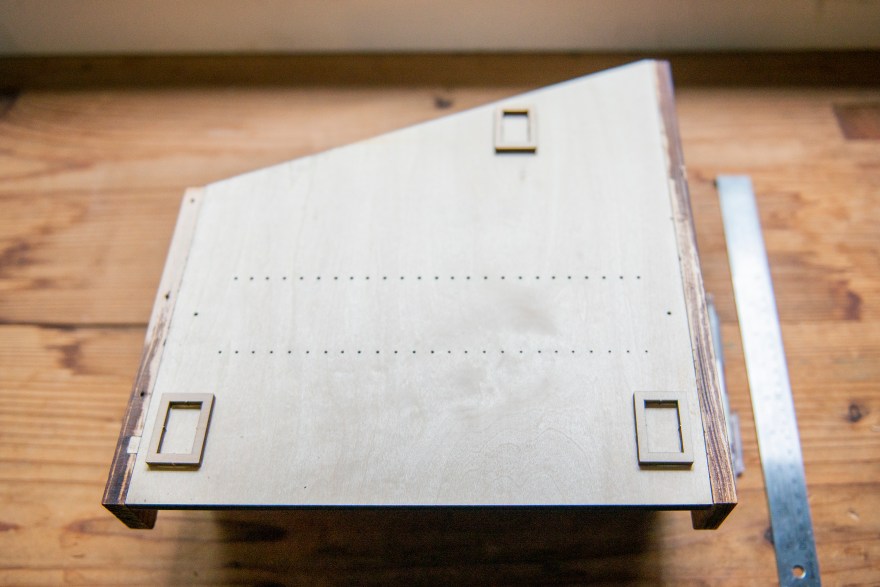

16. 位置如上圖。

DSC_7452_a
17. 以界刀取出以上3號零件。

DSC_7453_b

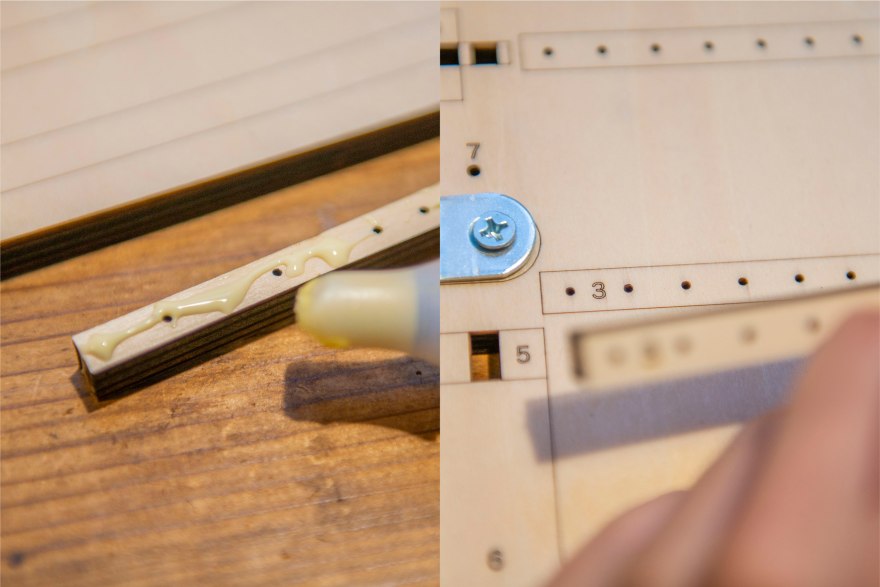

18. 在底部塗上木工膠水,黏到底板上3號位置上。

DSC_7458_a
19. 完成圖如上。

DSC_7460_a

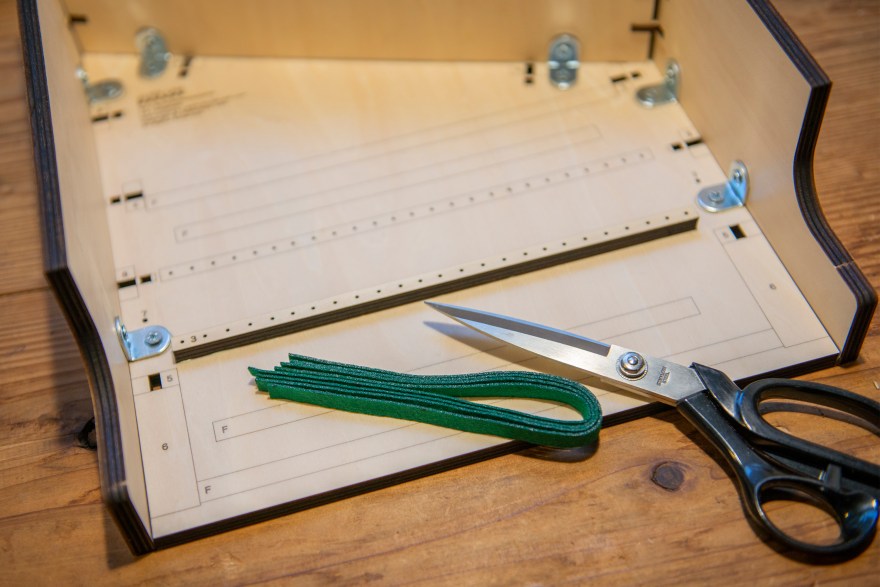

20. 取出綠色絨布和剪刀。

DSC_7461_a
21. 在底板上 mark了 F 的長方格上黏上絨條。

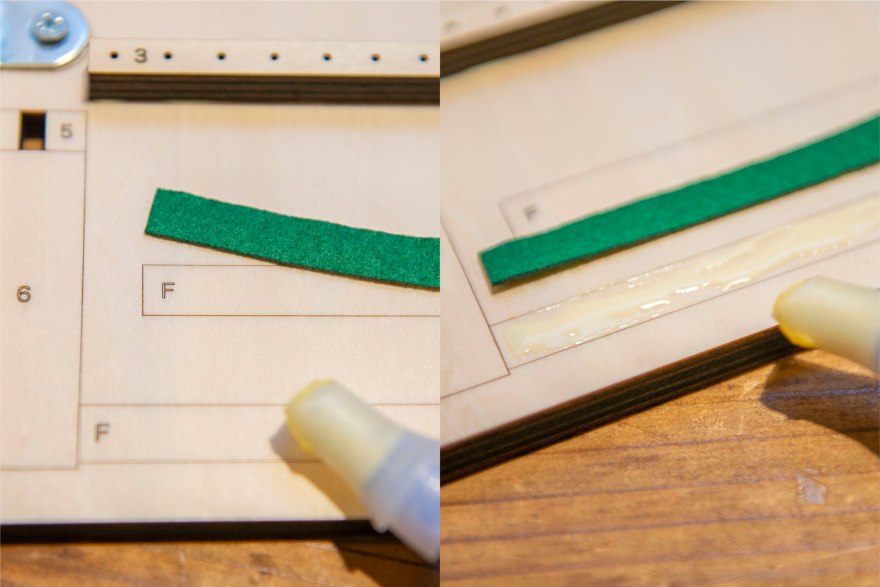

DSC_7462_aDSC_7462_bDSC_7463_a

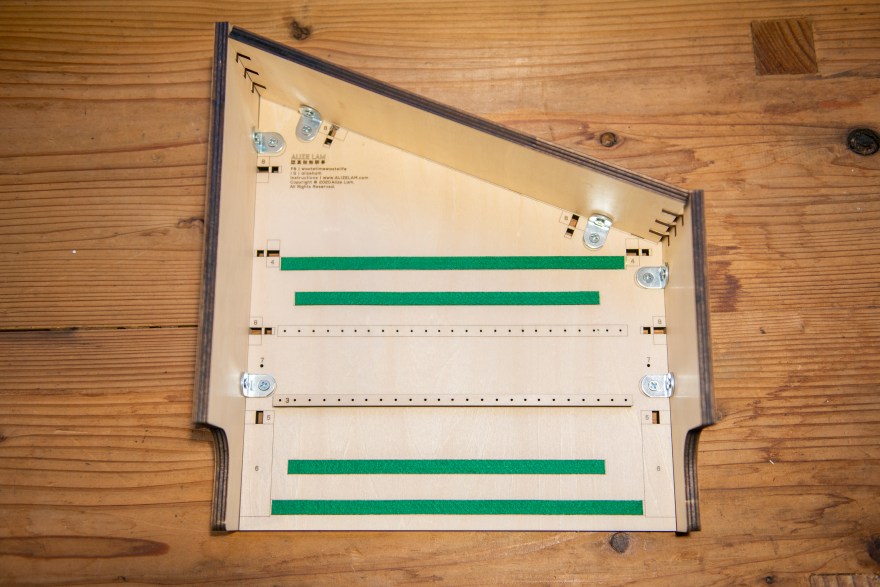

22. 完成圖如上。

DSC_7464_a

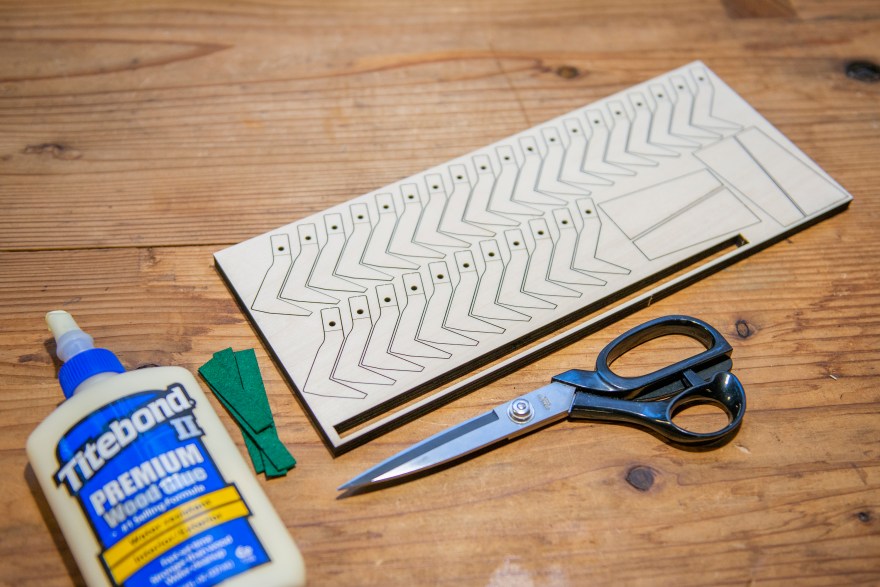

23. 處理Hammer部份,取出以上零件。

DSC_7466_b-01

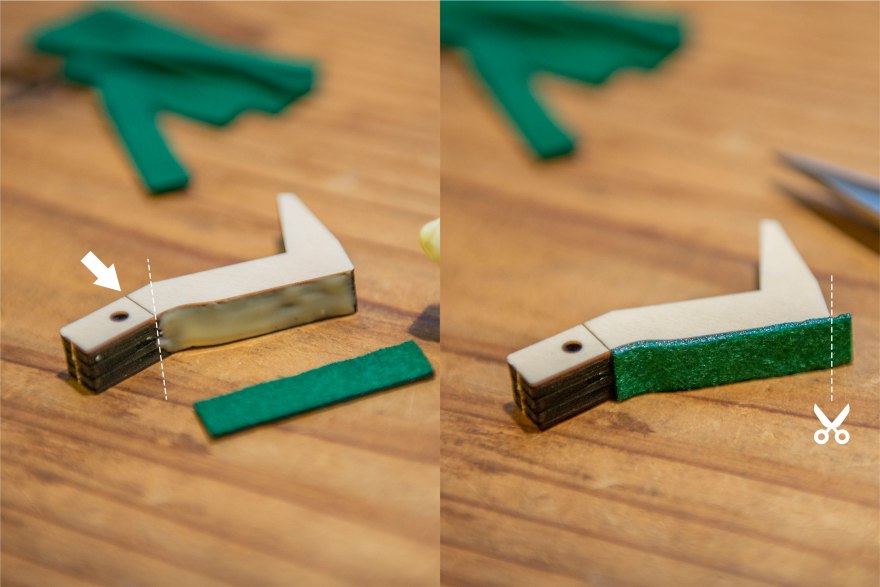

24. 界出25個hammer零件,在hammer上的界線內塗上木工膠水,黏上絨條,裁出多餘部份。

DSC_7131_a

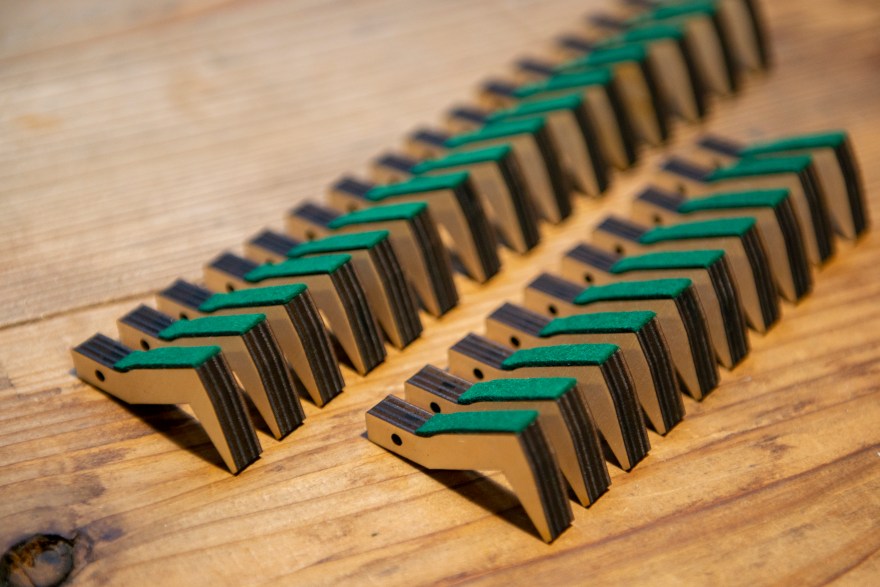

25. 25個hammer 完成圖如上,放一邊待乾。

DSC_7467_a
26. 製作琴鍵部份:取出以上零件和工具,界出25個琴鍵,和短的黑鍵部份。

DSC_7468_b-02
27. 10 個短的琴鍵上黏上凸出的黑鍵部份,有斜面的那邊向前,如上圖。

DSC_7472_b-03

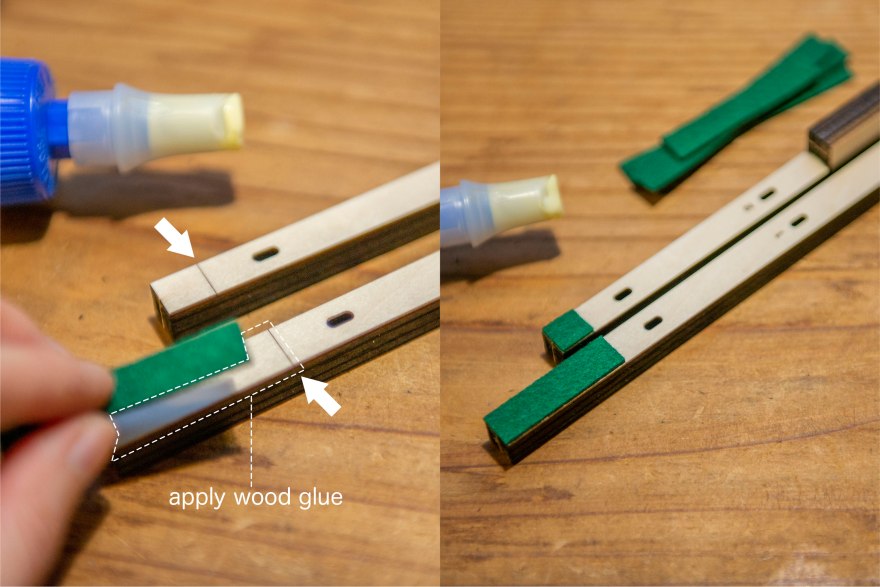

28. 完成黑鍵後,在25個琴鍵的尾部黏上絨條,位置如黑線標示的部份,待乾。

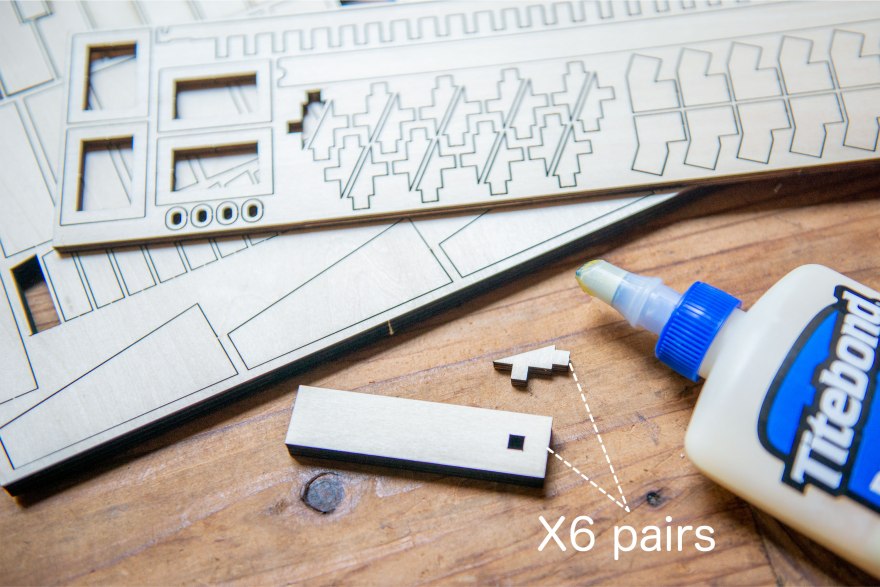

DSC_7476_b-05
29. 取出以上零件 6組。

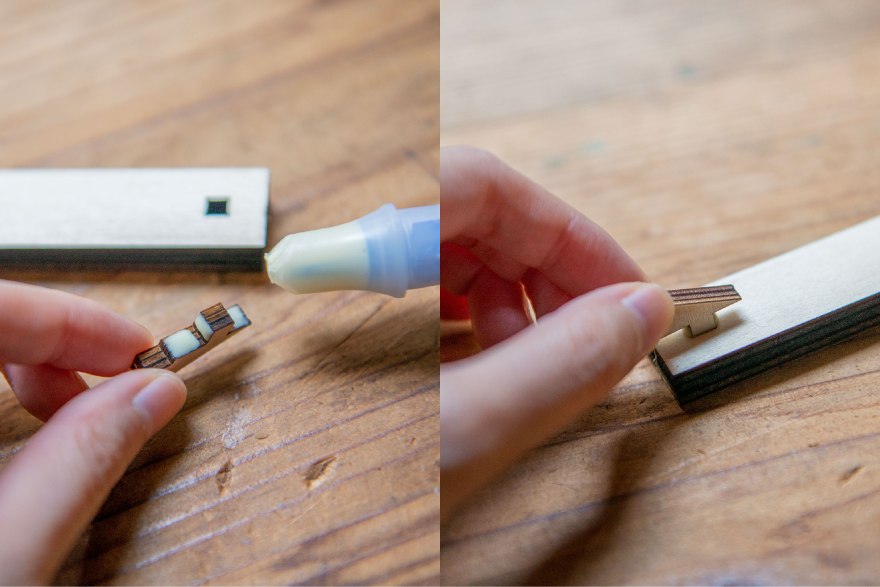

DSC_7478_b-06
30. 在三角形零件底部塗上木工膠水,安裝到木條的方形洞上。

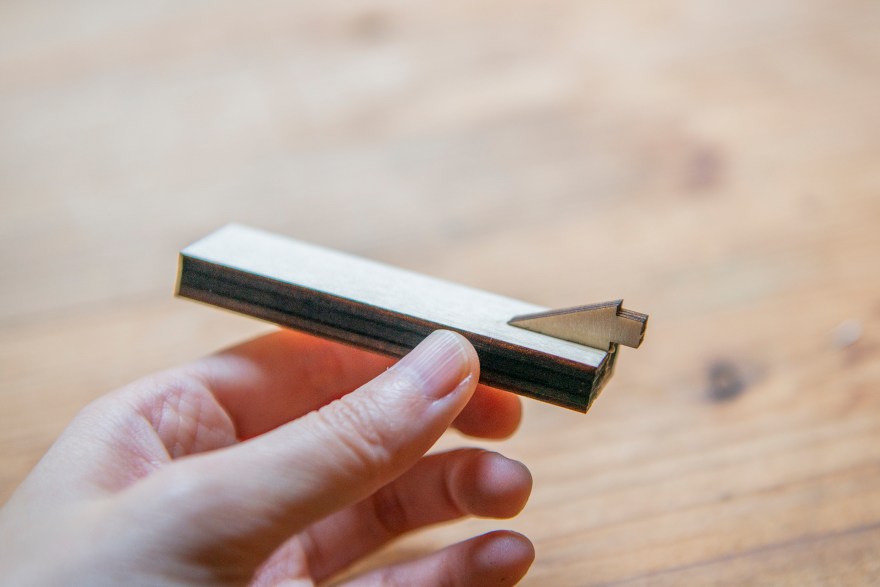

DSC_7479_a
31. 完全圖如上,共要6個。

DSC_7480_a

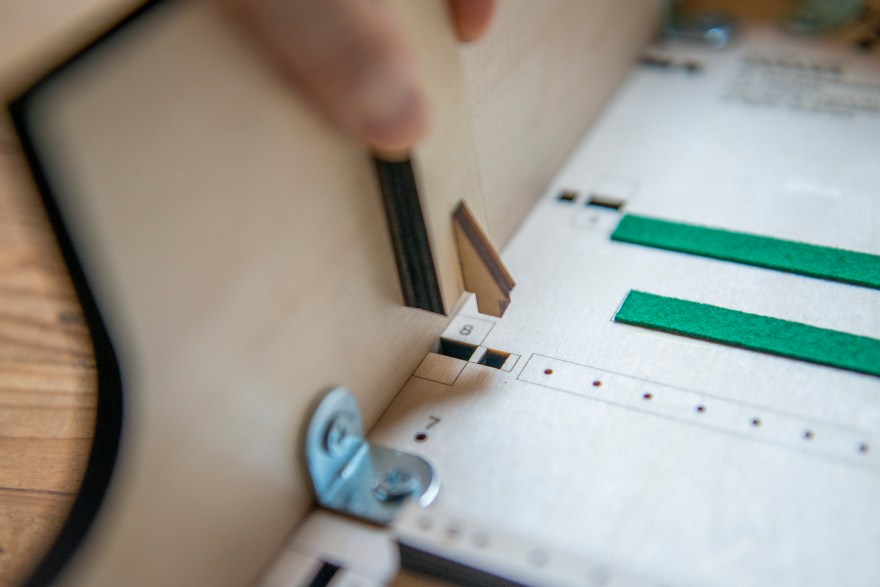

32. 在底部塗上少量膠水,安裝到底板所有的8號位置上。

DSC_7482_b-07

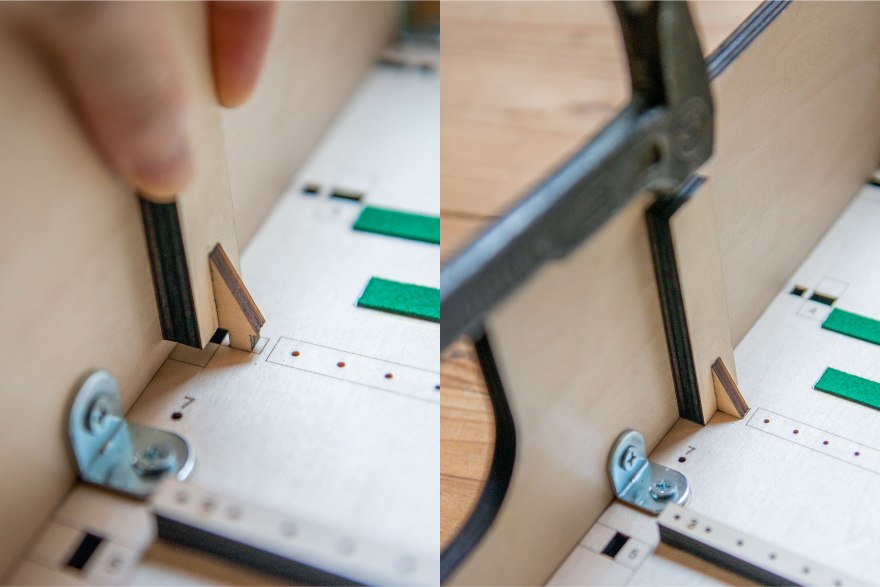

33. 以槌子協助安裝。

DSC_7484_a
34. 完成圖如上,安裝全部6個以上零件。

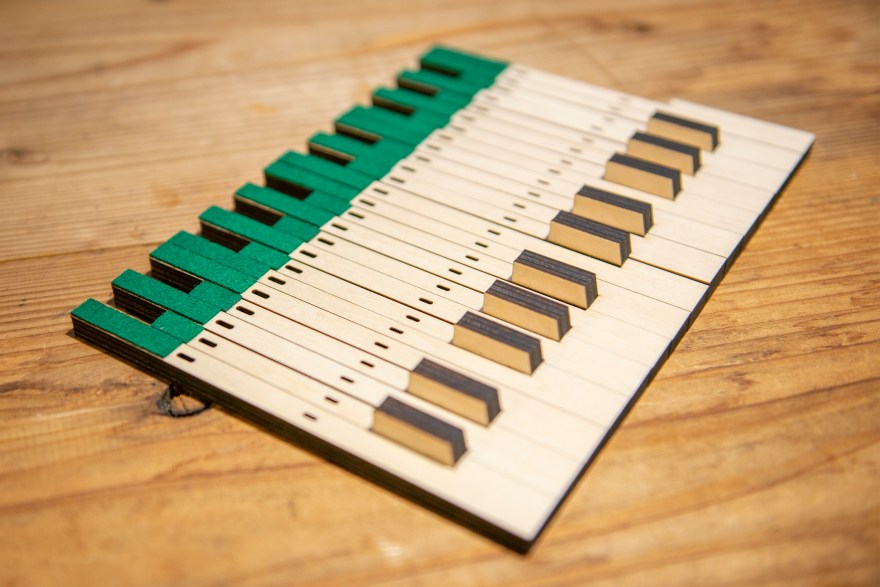

DSC_7104_a
35. 取出乾透了的琴鍵和砂紙。

DSC_7106_b-01

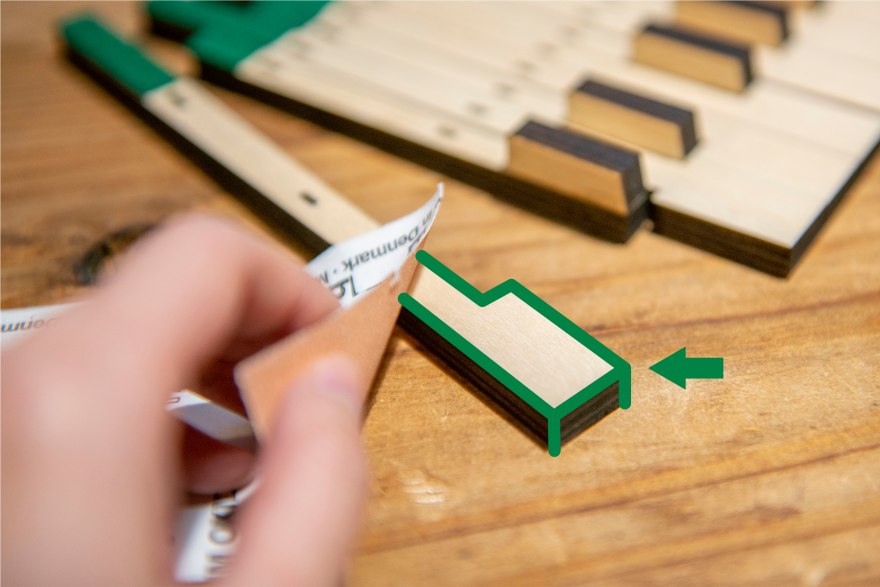

36. 打磨上圖綠線位置至圓邊。

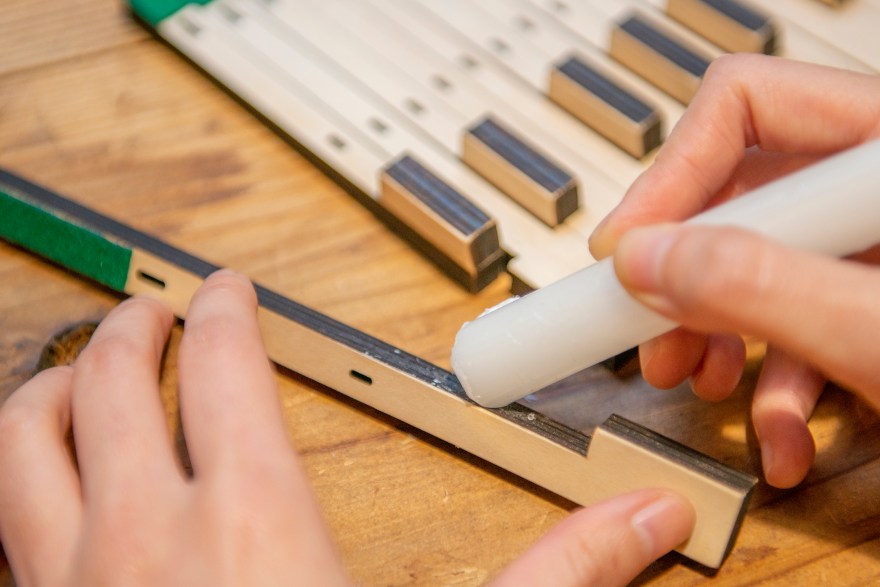

DSC_7113_a
37. 在琴鍵互相接觸的位置搽上蠟燭,加強琴鍵流暢度。

DSC_9836_a
38. 取出3A、B螺絲、小號螺絲批及所有琴鍵。

DSC_9837_b-09
39. 3A是較長的螺絲,3B螺絲較短。

DSC_9838_b-10
40. 如上圖鑽上螺絲,後排的用3A長螺絲,前排用3A較短的螺絲。

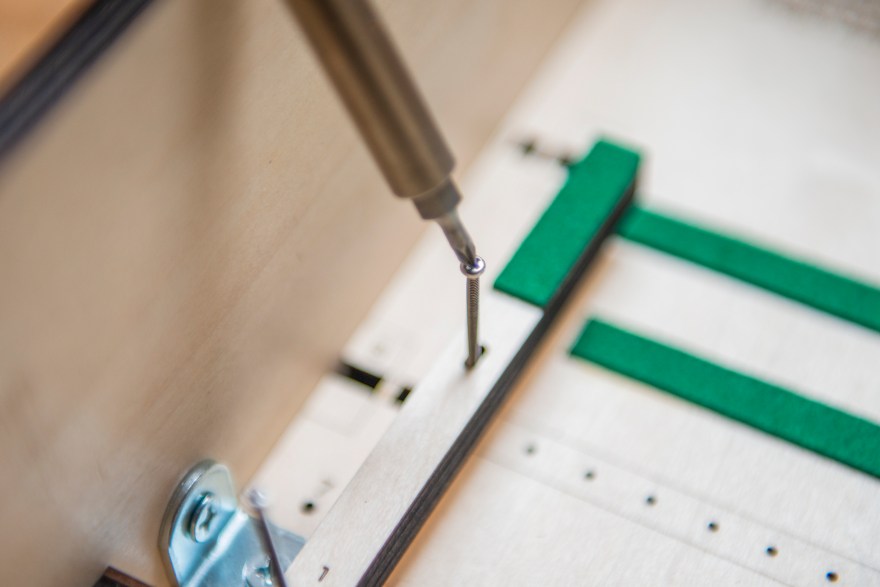

DSC_9844_a
41. 以小號螺絲批將螺絲鑽到底。

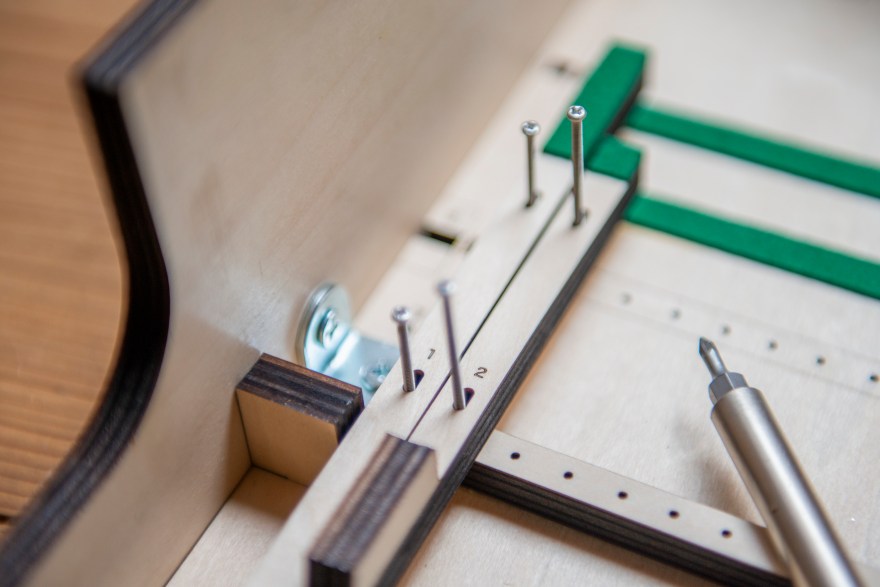

DSC_9845_a
42. 如上圖,按數字次序安裝上全部25個琴鍵

DSC_9847_b-11
43. 按動琴鍵,試試琴鍵能否自己回落。

DSC_9850_b-12
44. 如琴鍵活動不順暢,可嘗試微調螺絲的左右、前後,再作測試。

DSC_7133_a
45. 取出hammer和以上零件 (鐵枝為較粗和長的那枝)。

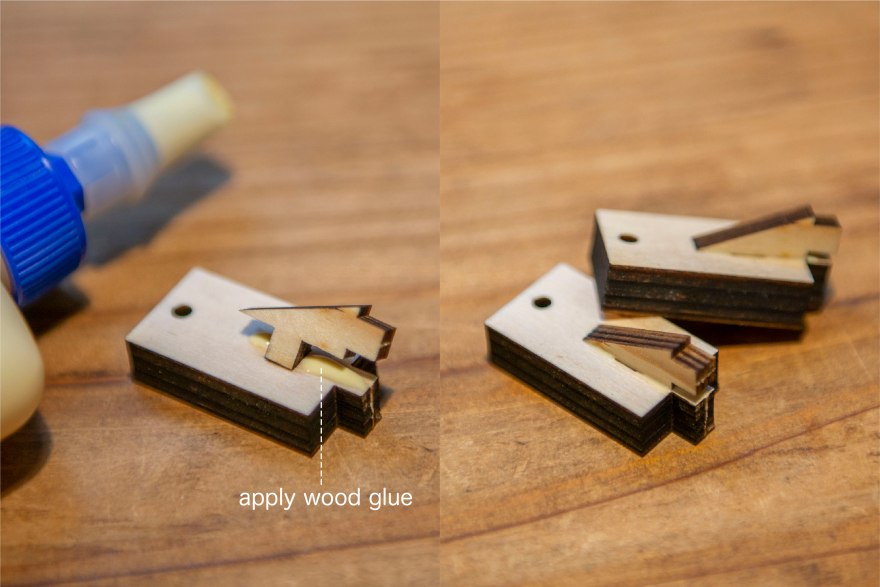

DSC_7134_b-04
46. 木零件如上圖以木工膠水細裝。

DSC_7137_b-05

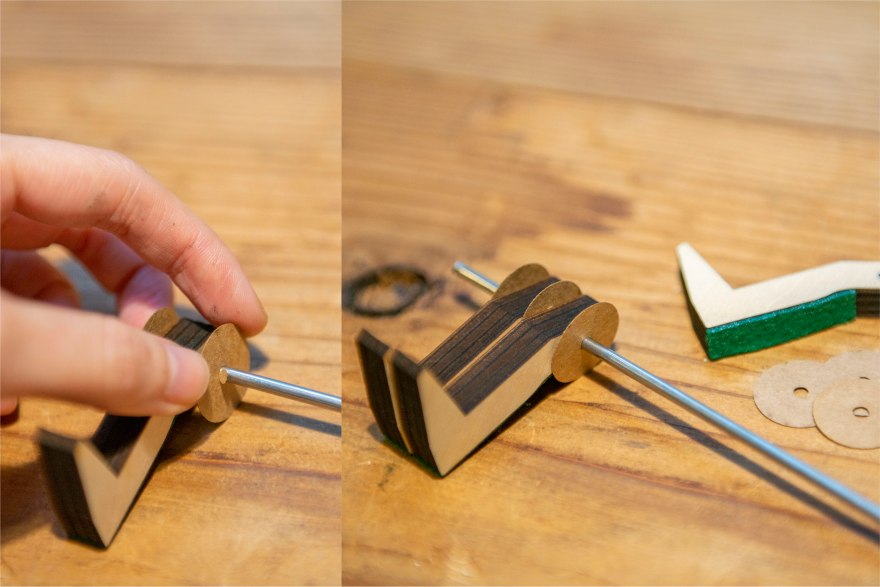

47. 在鐵枝上梅花間竹地穿上紙片和hammer,頭和尾穿上3塊紙片

DSC_7142_a

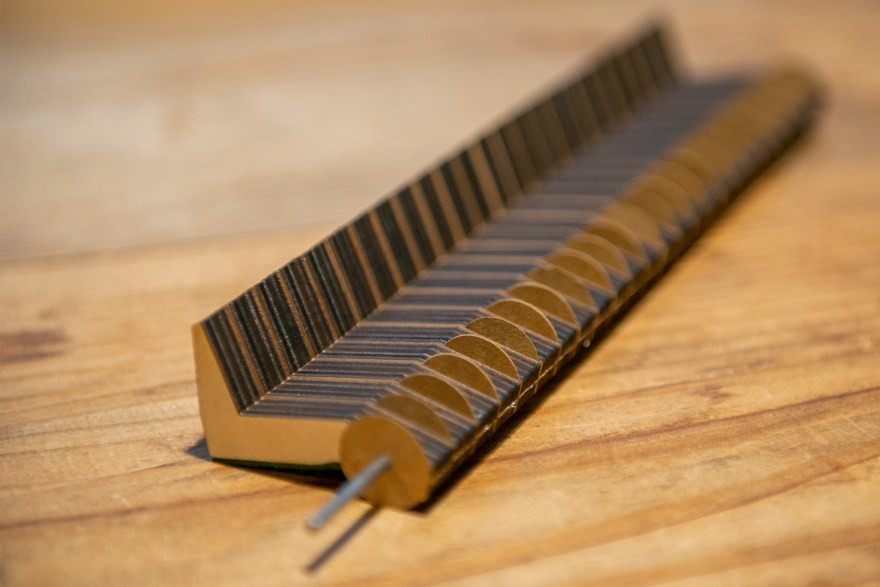

48. 完成圖如上。

DSC_7146_a
49. 頭尾位置裝上木零件。

DSC_7149_a
50. 如上圖。

DSC_7151_a

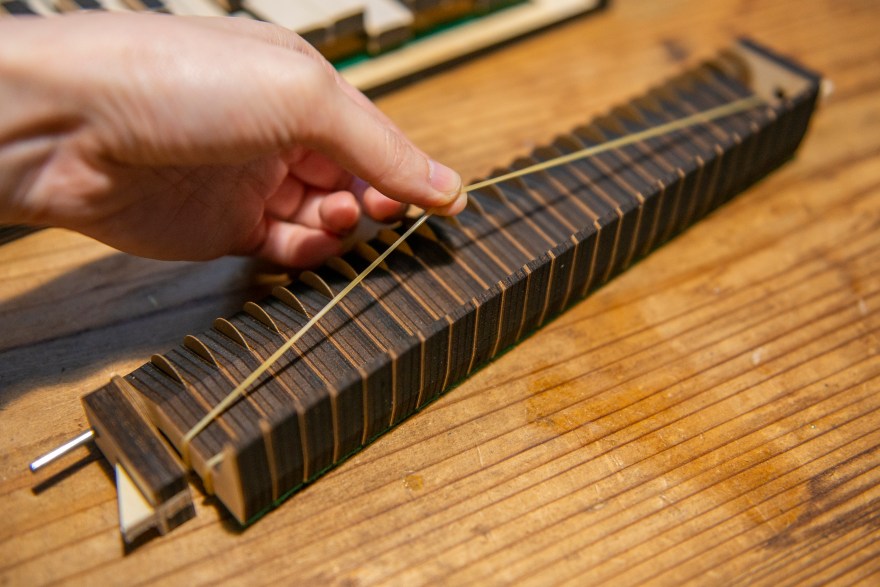

51. 以橡筋套上全部25個hammer。

DSC_9910_a
52. 裝整組hammer 安裝到底板上的4號位置。

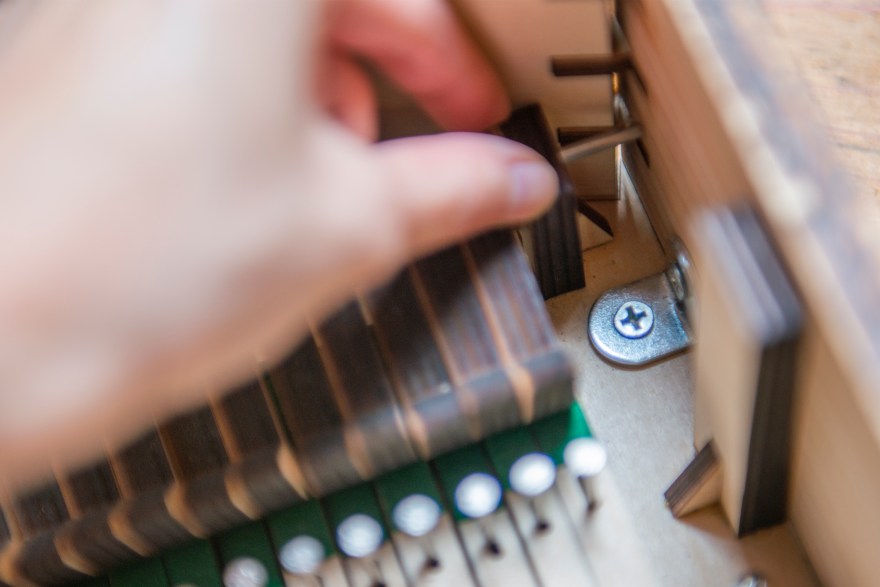

DSC_9911_aDSC_9912_b-17DSC_9914_a
53. 以槌子協助安裝。

DSC_9915_a
54. 完成圖如上。

DSC_9916_a

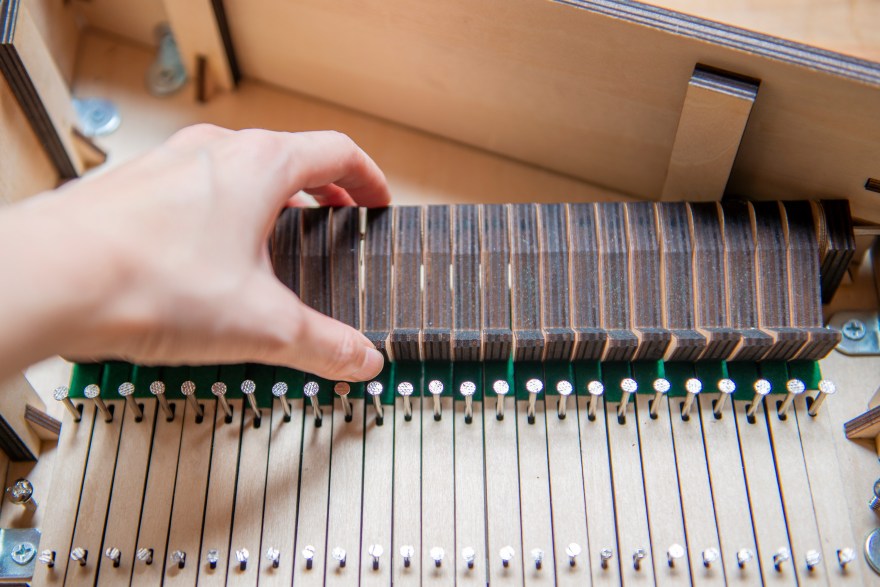

55. 調整hammer的位置,確保每個hammer 和相對的琴鍵對齊。

DSC_7485_a

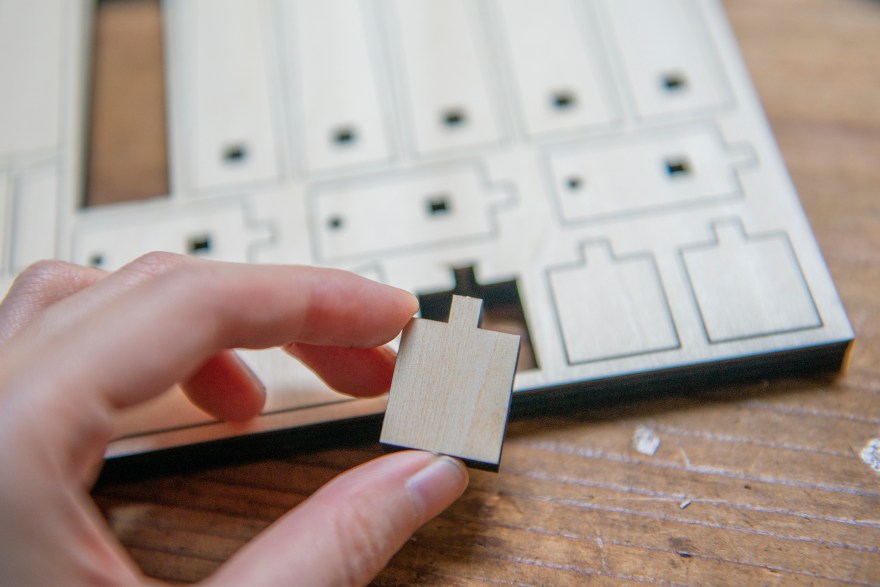

56. 取出2個上圖的零件。

DSC_7487_a

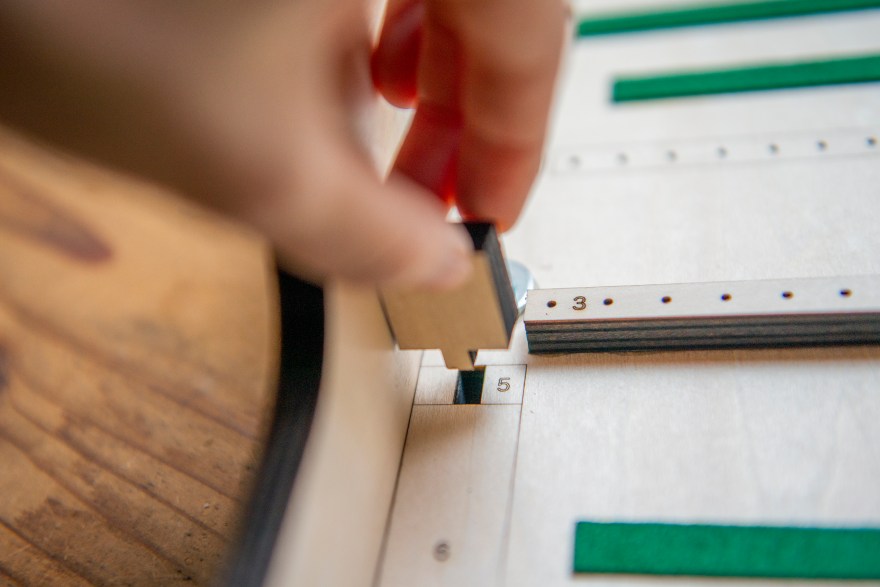

57. 在底部塗上小量木工膠,安裝到底板上的2個5號位置。

DSC_7488_b-08

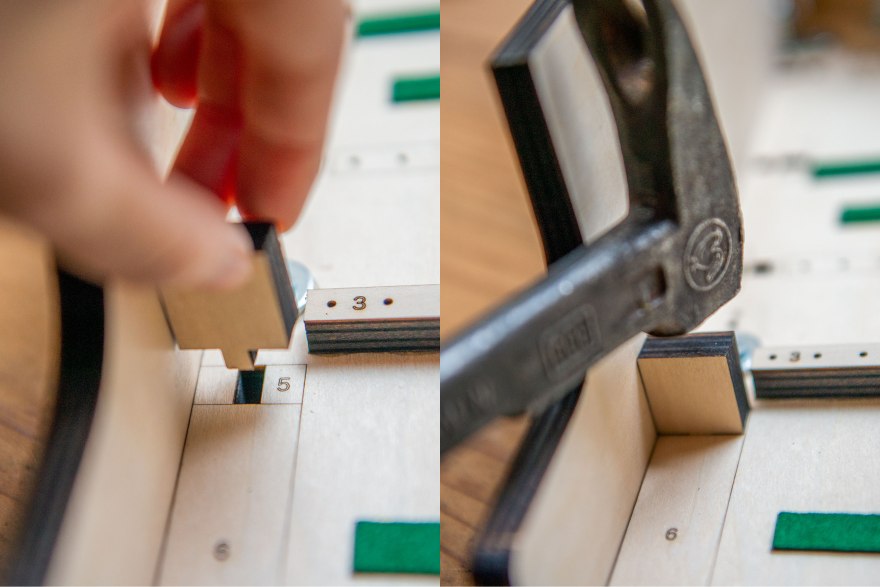

58. 以槌子協助安裝。

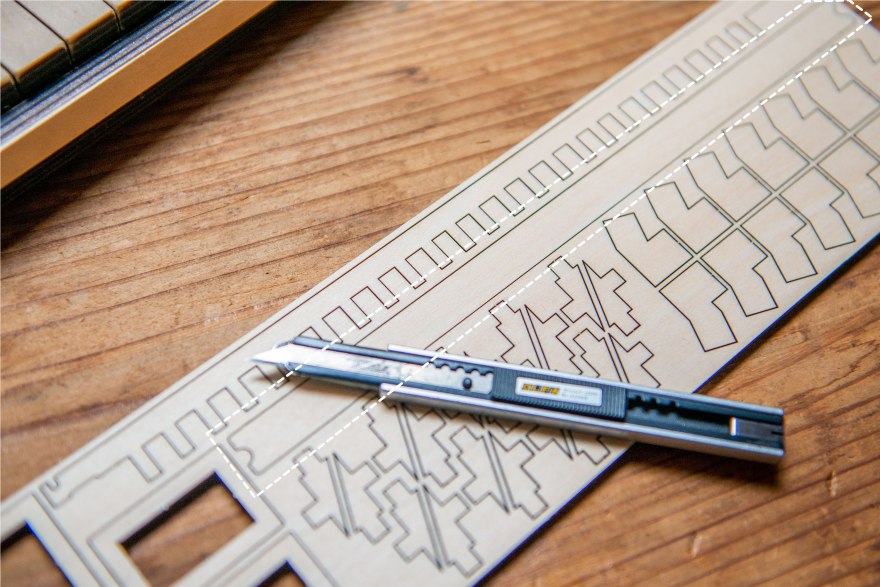

DSC_9873_b-22
59. 取出以上零件。

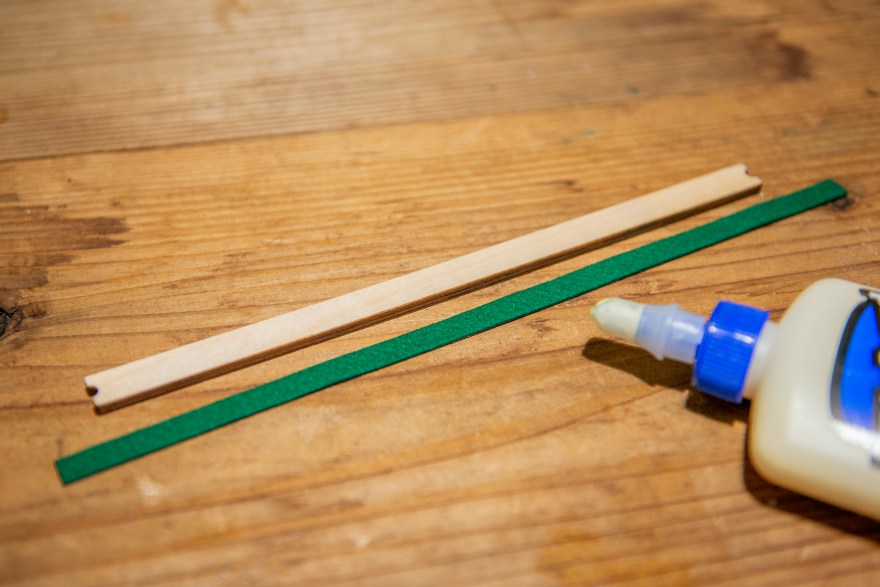

DSC_7197_a
DSC_7198_a

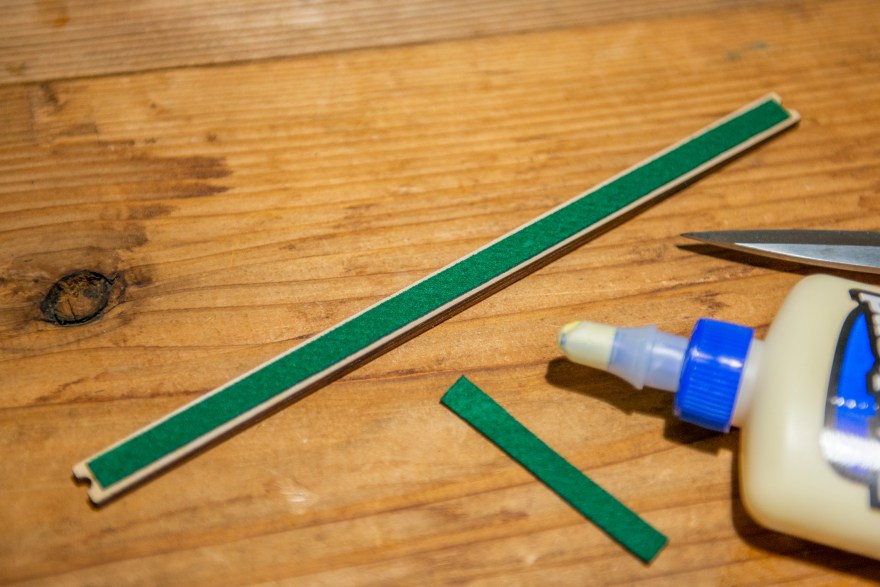

60. 在底部黏上絨條。

DSC_9898_a
61. 取出7號螺絲,鑽到底板上的7號位置,鑽4到5週就可以了,不要鑽到底。

DSC_9900_b-16

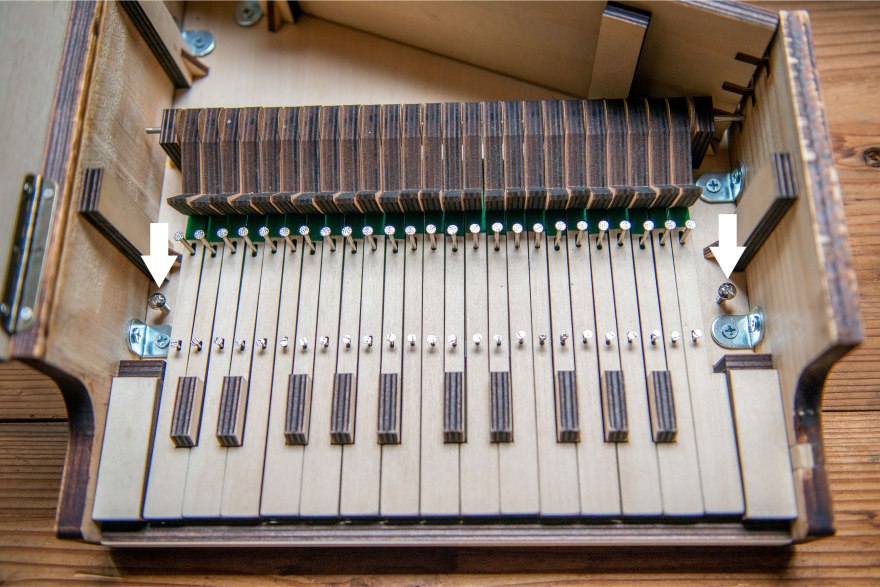

62. 完成圖如上。

DSC_9903_b-25

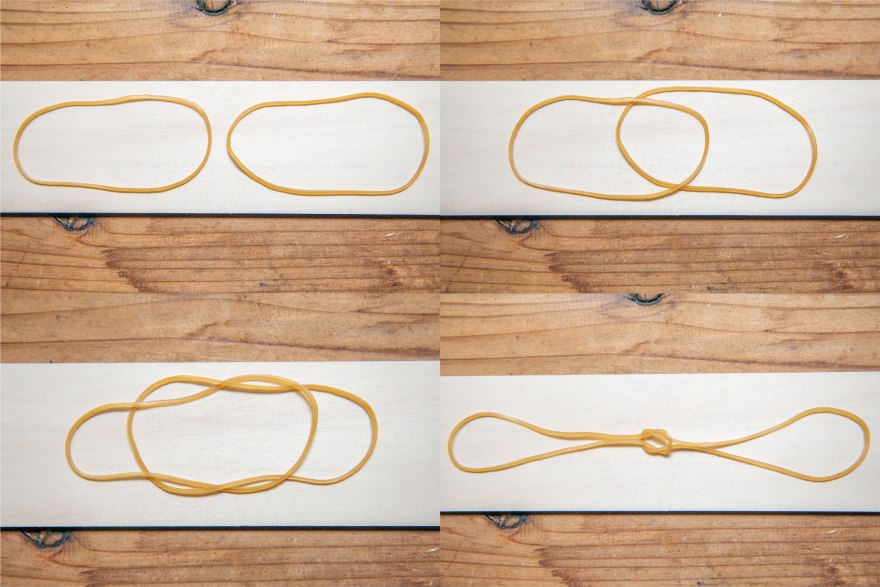

63. 取出兩條長橡筋,如上圖打結。

DSC_9905_a

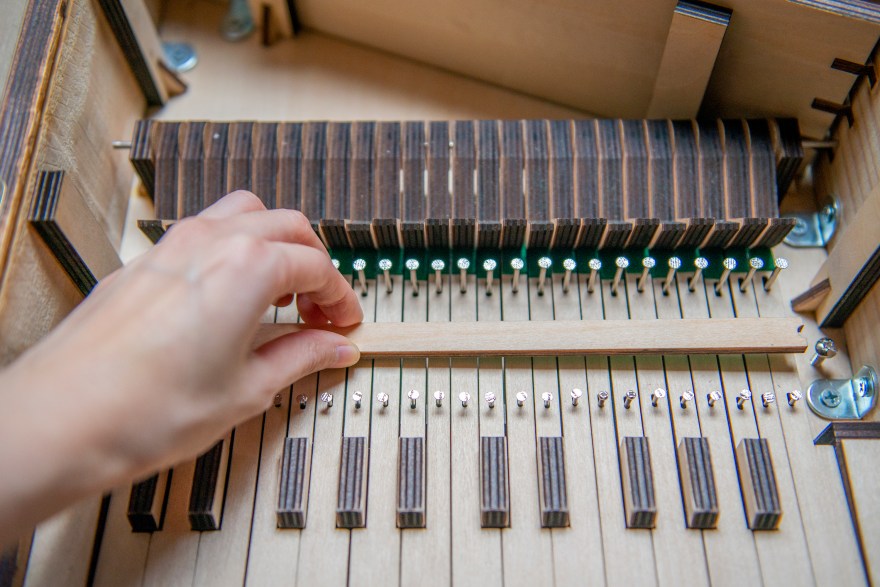

64. 放上乾透了的木條。

DSC_9907_a
65. 在兩邊7號螺絲上套上長橡筋。

DSC_9906_a
66. 完成圖如上。

DSC_9864_b-02

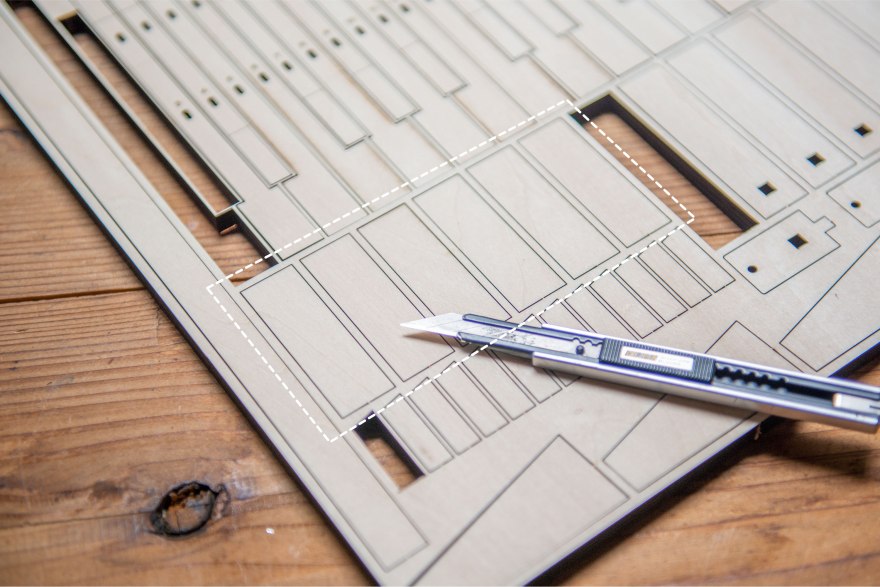

76. 界出以上6個零件。

DSC_7190_b-03

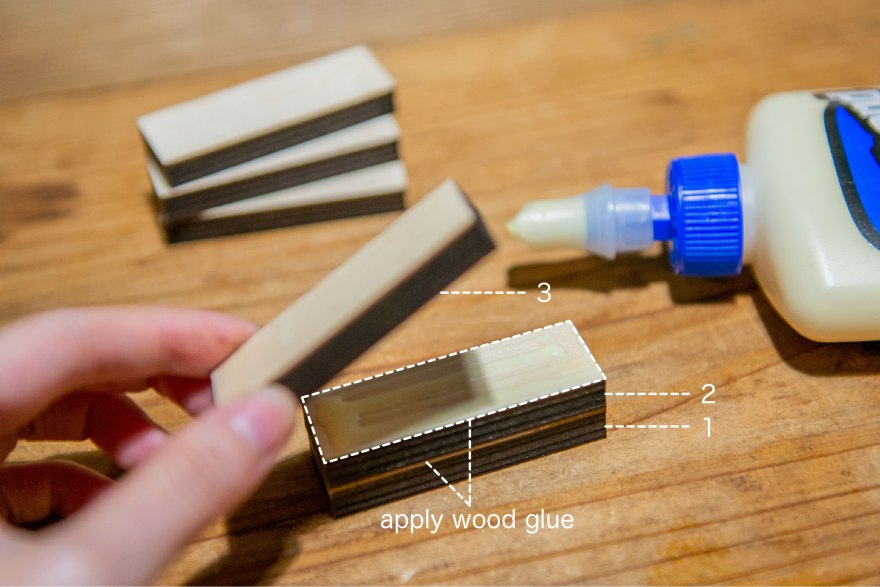

77. 3個一組的以木工膠黏住。

DSC_7196_b-04
78. 以砂紙打磨上圖綠線部份。

DSC_9867_a

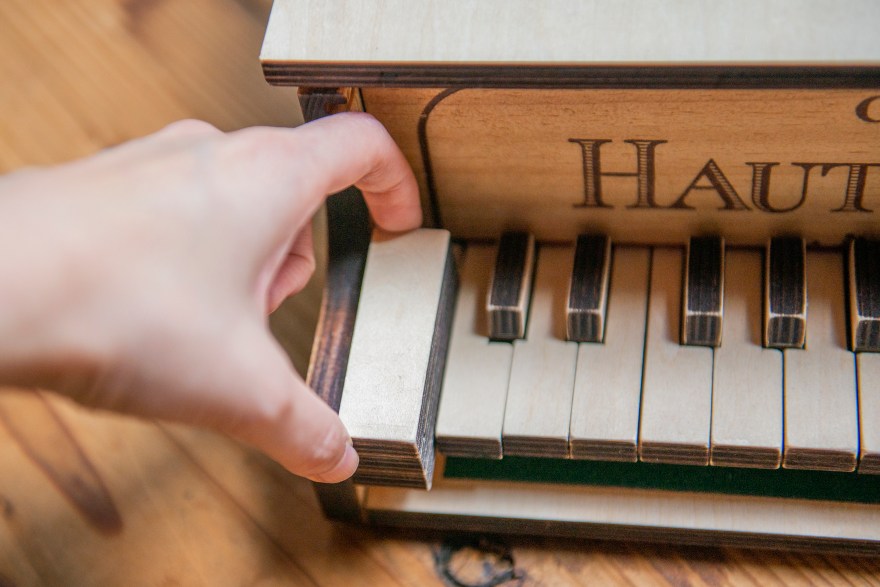

79. 在底部塗上木工膠,安裝到底板上兩邊的6號位置,打磨了的圓邊向內。

DSC_9865_b-20
80. 取出以上零件。

DSC_9870_a
81. 以木工膠水安裝到琴鍵前排位置,試按琴鍵測試一下有沒有頂到,如有的話,裝此木條移前一點安裝。

DSC_7194_a
82. 取出前方面板,在底部黏上紅色絨條。

DSC_7192_a
83. 在面板兩邊塗上木工膠水,垂直安裝上5號木零件上面,與5號木零件向前對齊。

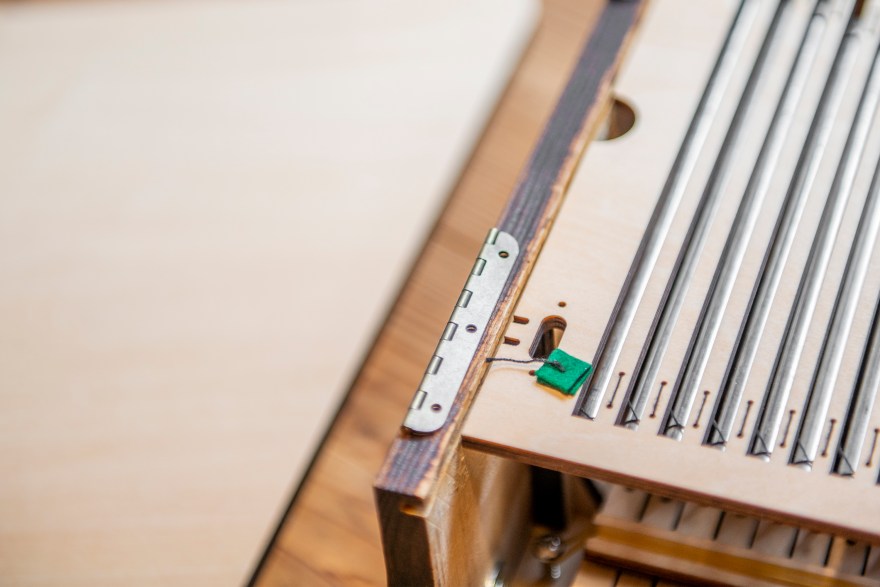

DSC_7202_a
84. 取出5號五金零件的門鉸和小螺絲、小號螺絲批。

DSC_7203_b-18
85. 蓋上梯形面板,向前對齊、置中。

DSC_7205_a
86. 在兩邊凸出的位置底部以鉛筆mark好位置。

DSC_7208_b-19

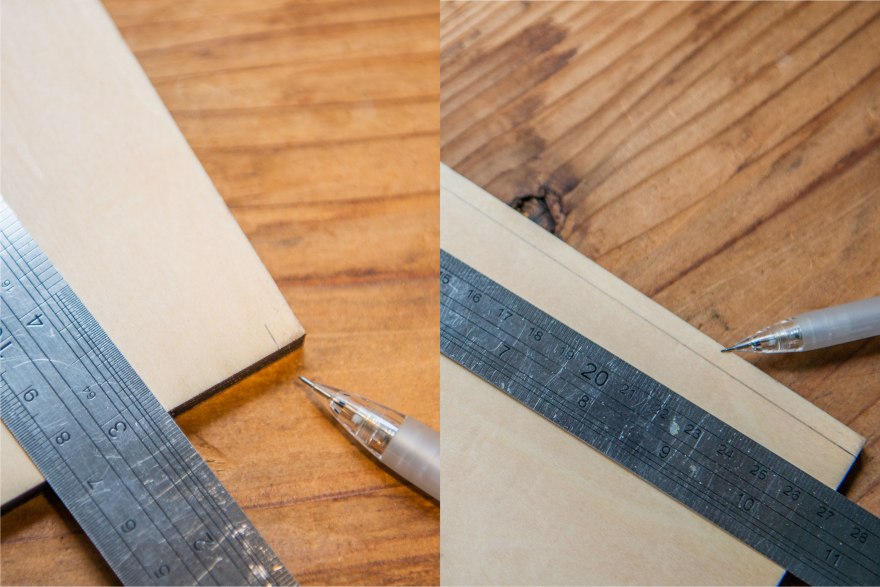

87. 反轉面板,加長剛剛mark了的邊位。

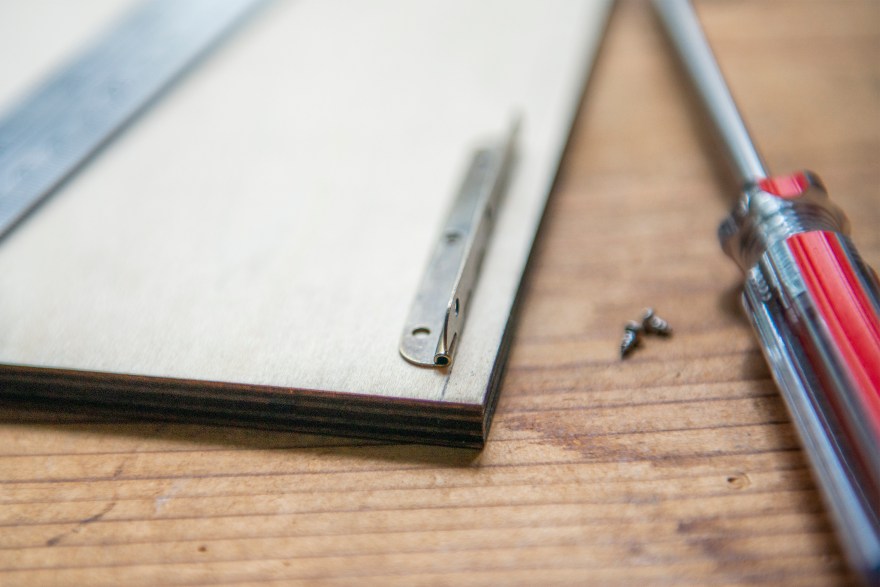

DSC_7210_a
88. 如上圖安裝前後兩個門鉸,90度對齊劃線。

DSC_7211_a
89. 鑽上小蠟絲。

DSC_7213_a
90. 放上琴身上。

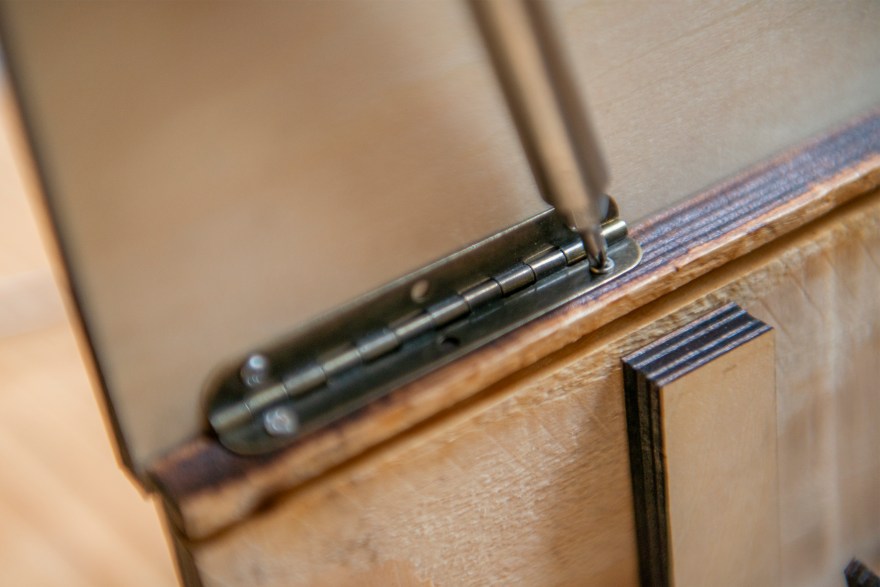

DSC_7216_a
90.  鑽上另一邊的螺絲,琴身部份暫時完成!

接著開始製作發聲部份,亦是最重要的部份:

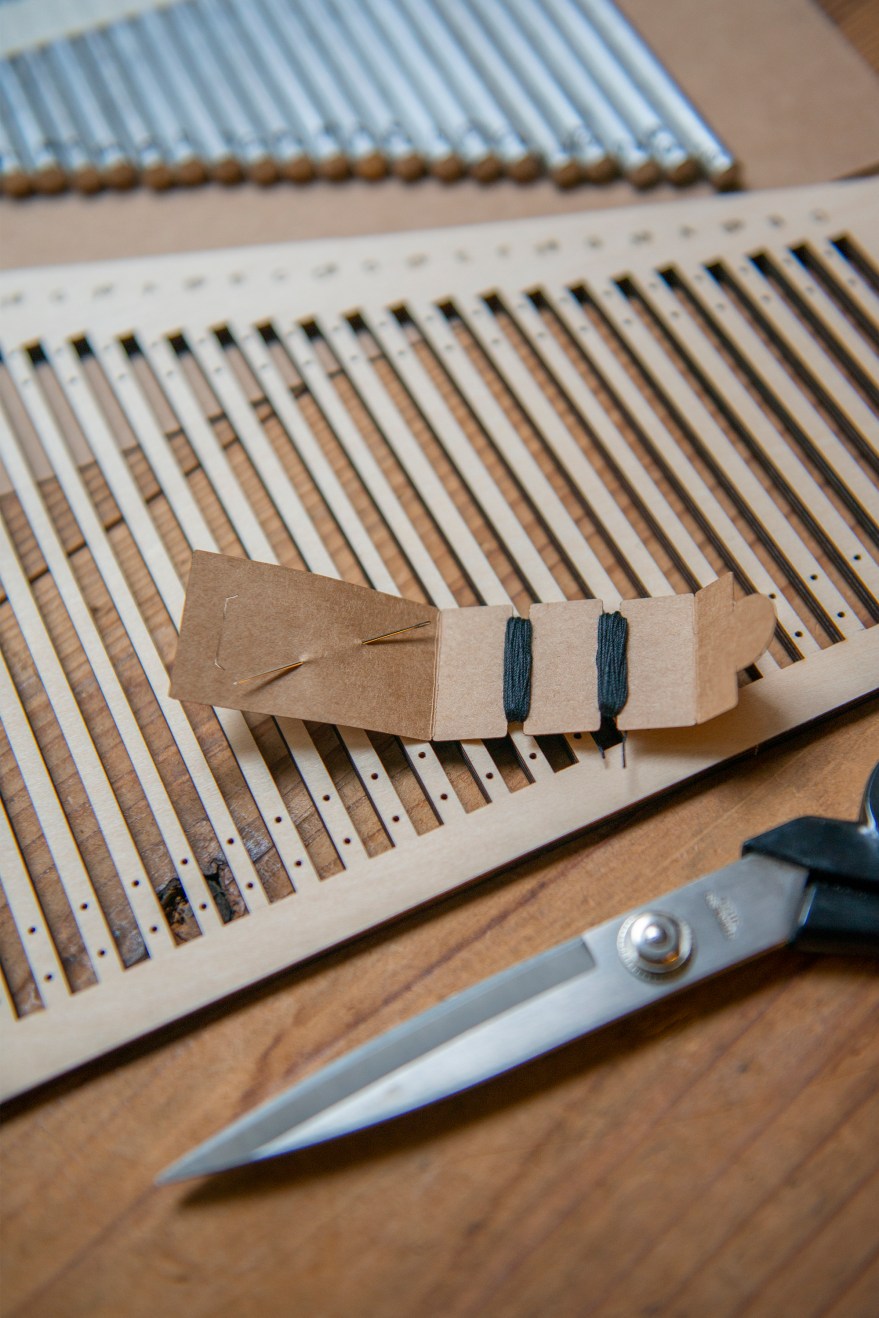

DSC_9856_a
1. 取出絨條,鋁枝、以上零件及剪刀。

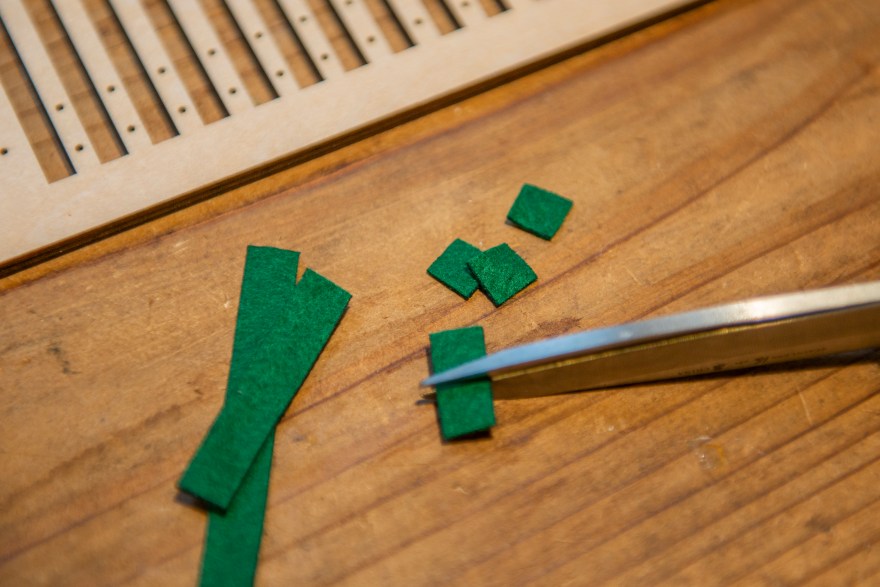

DSC_7157_a
2. 將絨條剪成正方形。

DSC_7160_b-06
3. 針穿上黑色線,單線打結,如上圖穿上絨布,穿上本板,之後反轉

DSC_7167_a
4. 在反面按次序放上鋁枝。

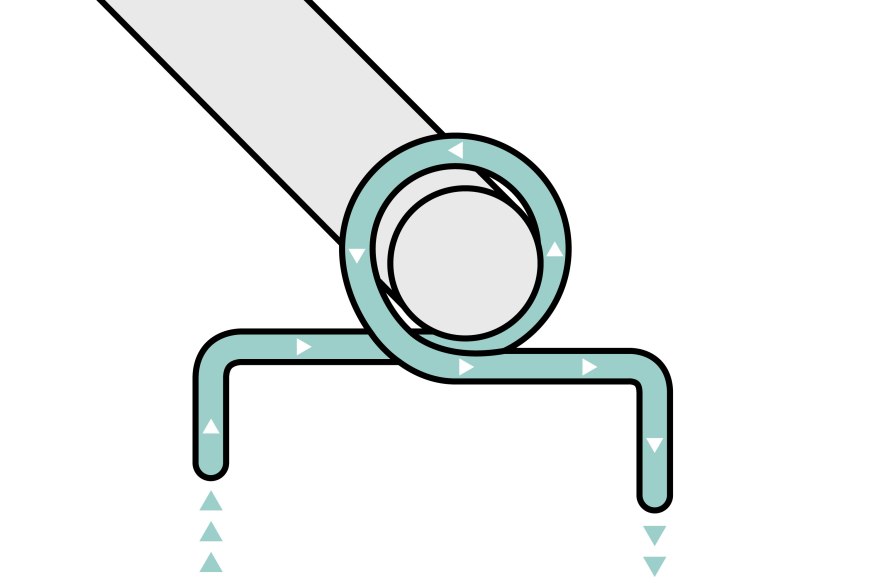

DSC_7177_b-10
DSC_7177_b-07

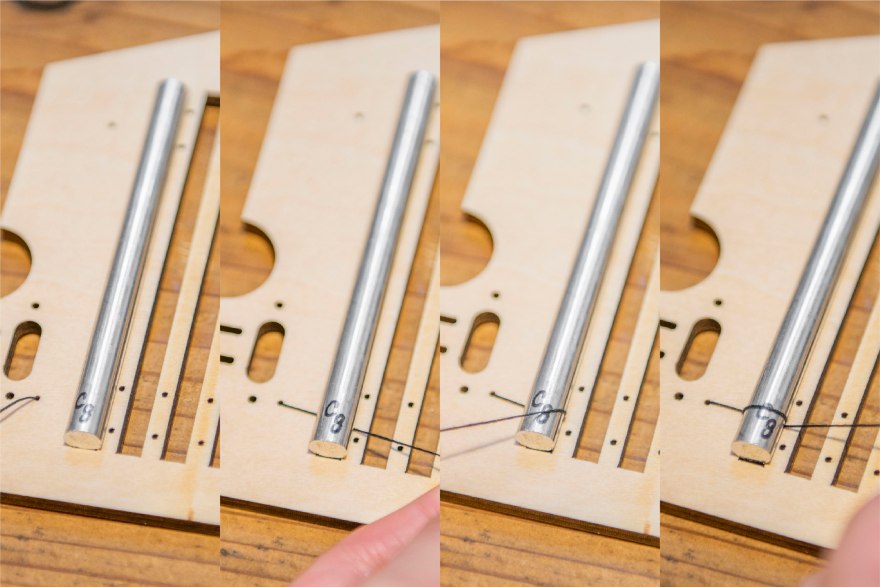

5. 如上圖示,以loop狀套住鋁枝,拉緊。

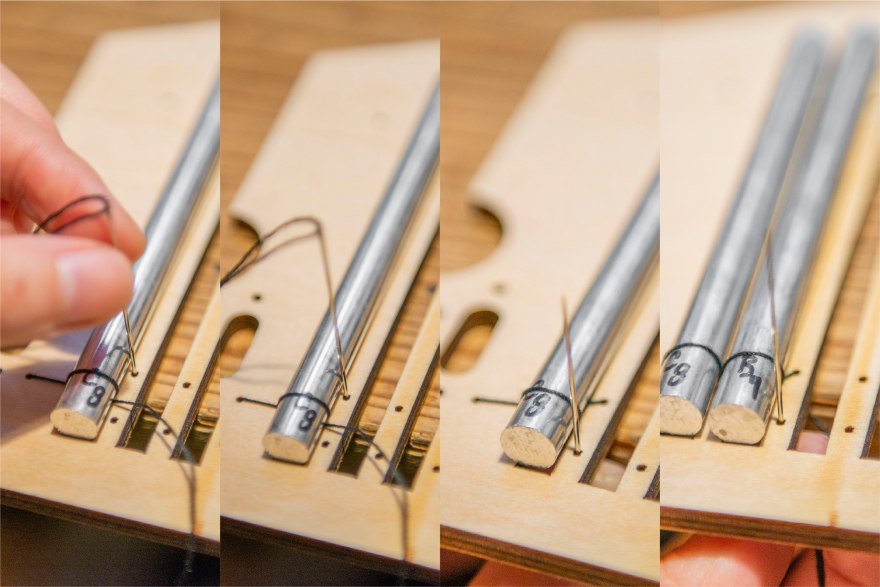

DSC_7177_b-09DSC_7177_b-08
6. 在鋁枝上打loop後,從上穿過4號孔,再在底部穿上5號孔,如此類推穿好25枝鋁枝,過程記緊一直讓黑線保持拉緊狀態

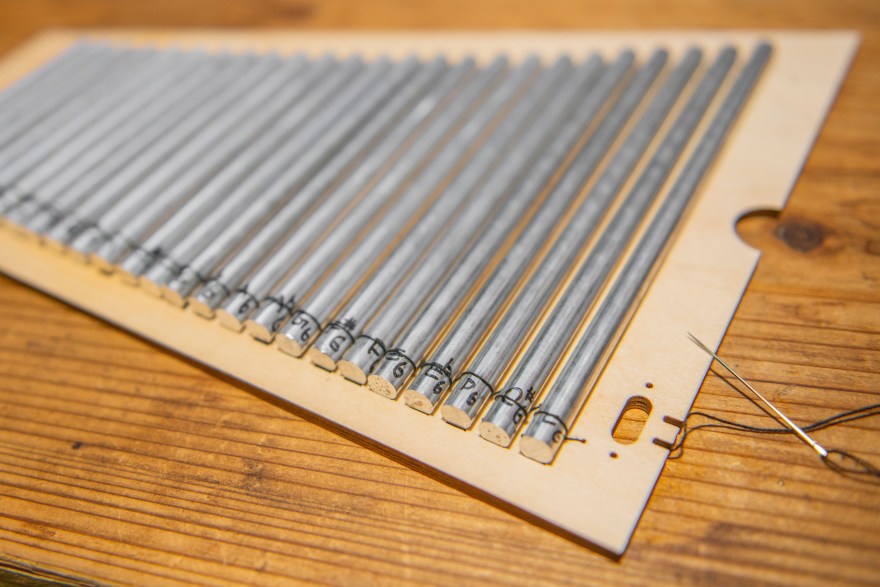

DSC_7178_a
7. 完成了一邊的效果。

DSC_7179_a
8. 穿上方形絨布。

DSC_7180_a

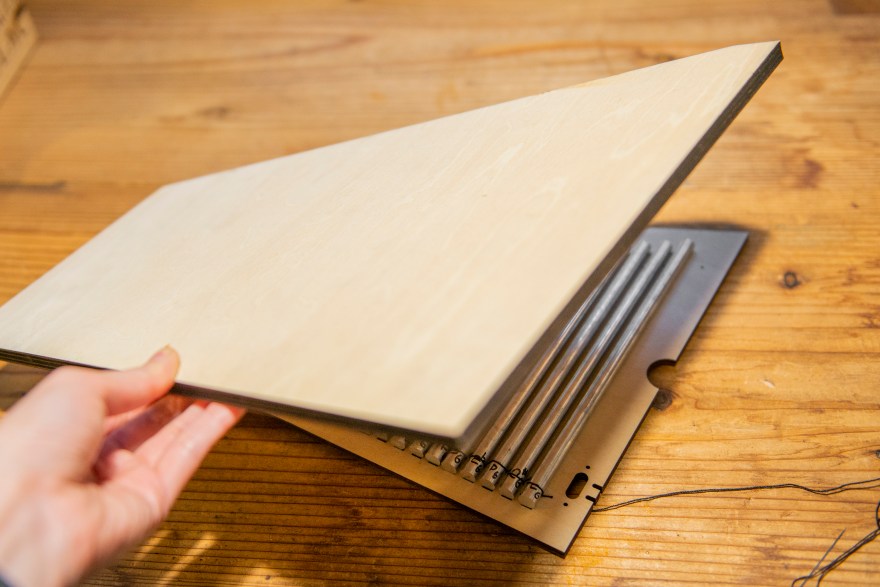

9. 以木板或其他硬板幫助反轉鋁枝木板。

DSC_7182_a
10. 拉緊黑線,在絨布面打結。

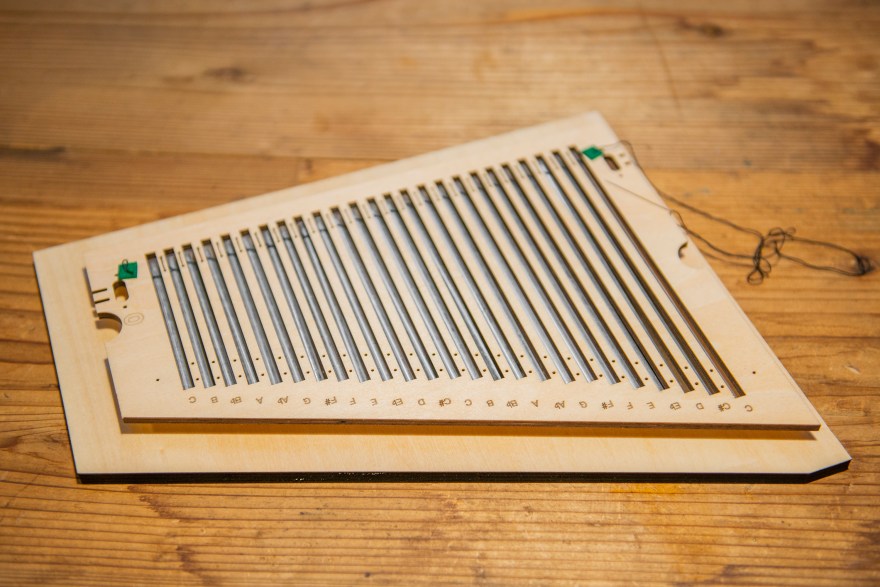

DSC_7181_a
11. 完成圖如上。

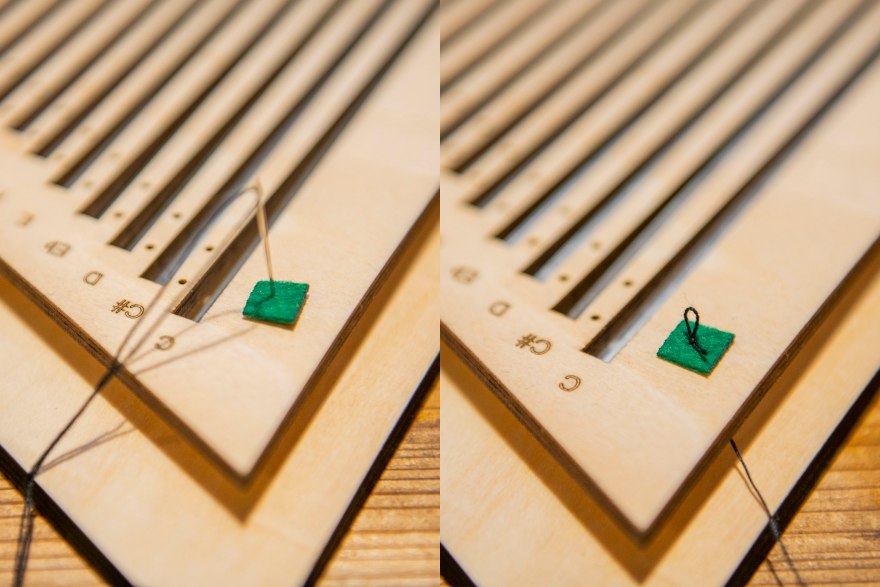

DSC_7185_b-01
12. 在另一邊開始重覆剛剛的步驟。

DSC_7187_a

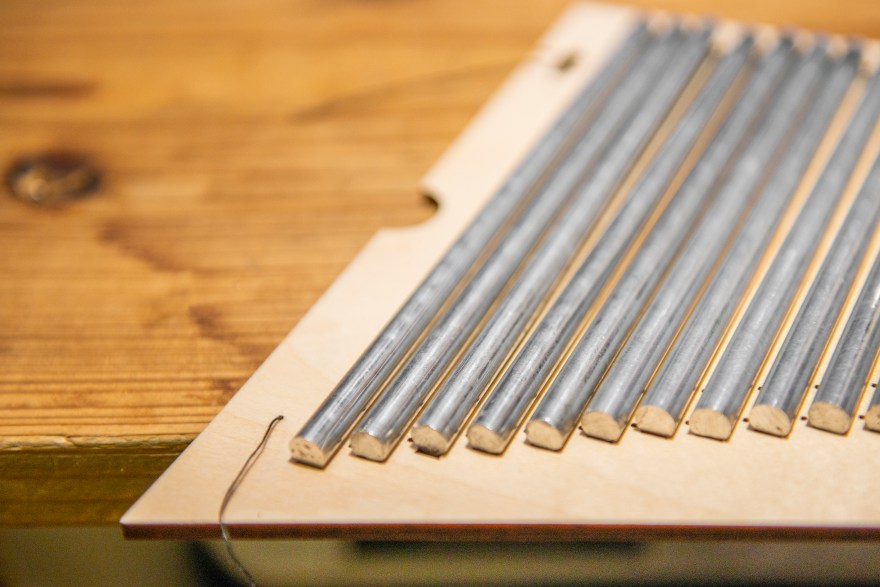

13. 反轉到背面開始連結鋁枝。

DSC_7189_b-01

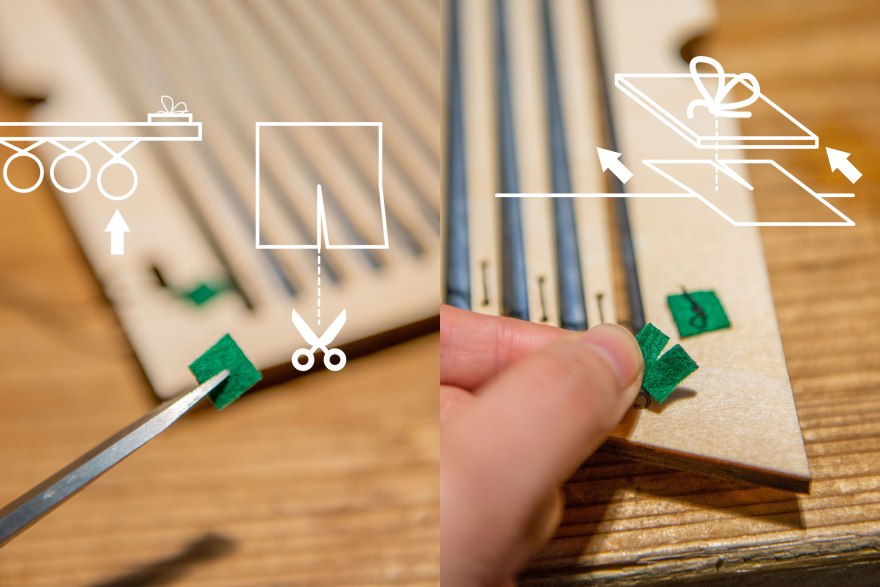

14. 完成後,兩邊最長和最短的鋁枝有機會較鬆,影響音色,這時可以如左圖裝方形絨布剪一刀,攝到打了結的絨布底下,再看看情況有沒有改善。

DSC_9896_aDSC_9897_a
15. 將完成了的發聲板放上琴身內。

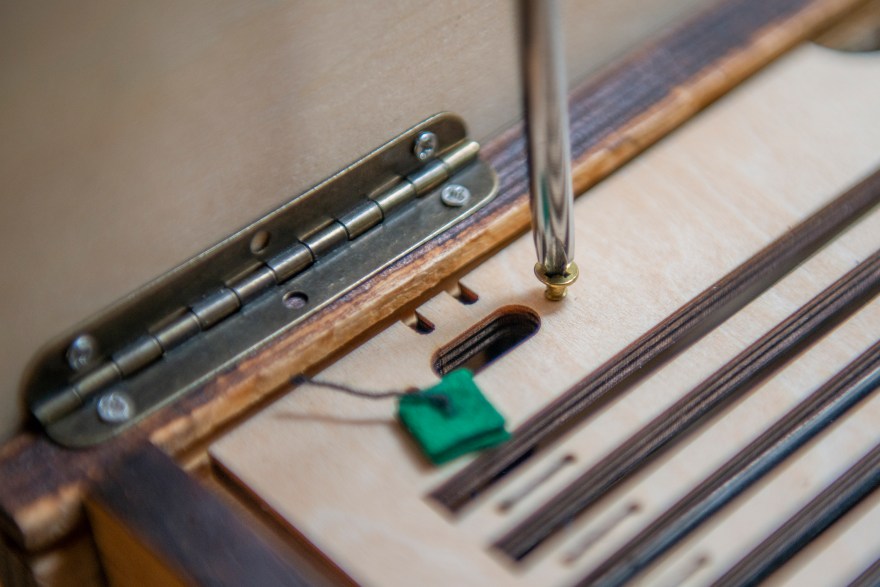

DSC_7217_a
16. 取出4號螺絲和小黑橡筋,鑽上上圖的兩個圓孔,轉入3、4圈便可,不用完全鑽入。

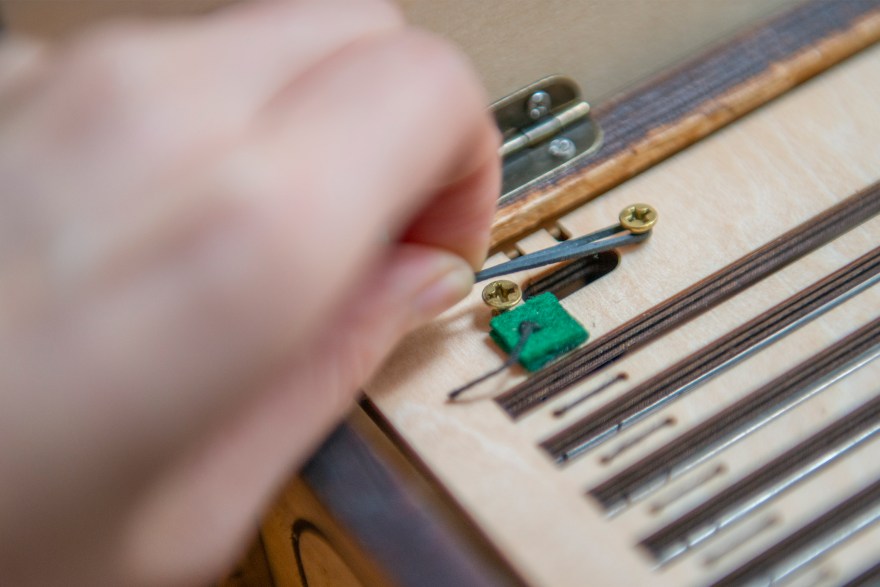

DSC_7218_a
17. 套上3條橡筋。

DSC_7221_b-21
18. 左右兩邊完成圖如上。

DSC_9873_c-22
19. 取出以上零件。

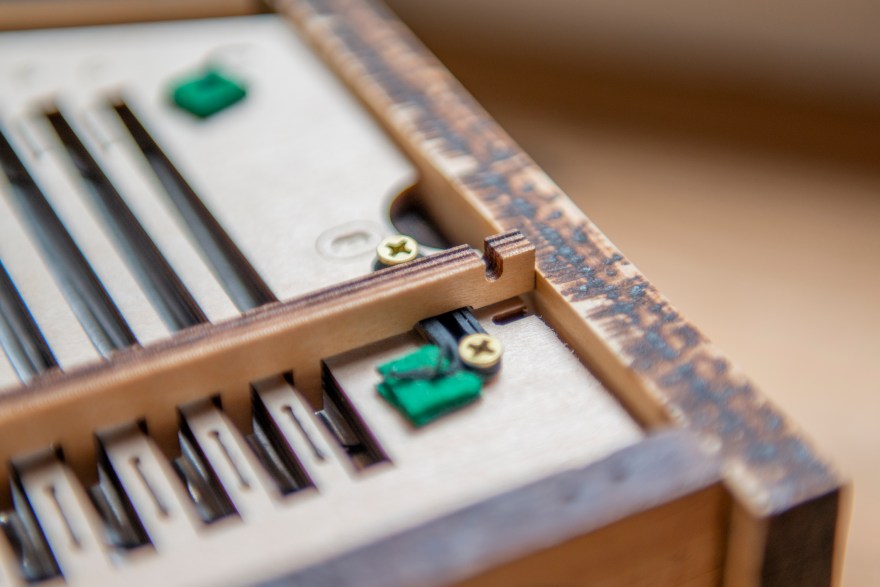

DSC_9876_a
20. 如上圖放上橡筋上,這個梳形木條作用是停止鋁枝發聲。

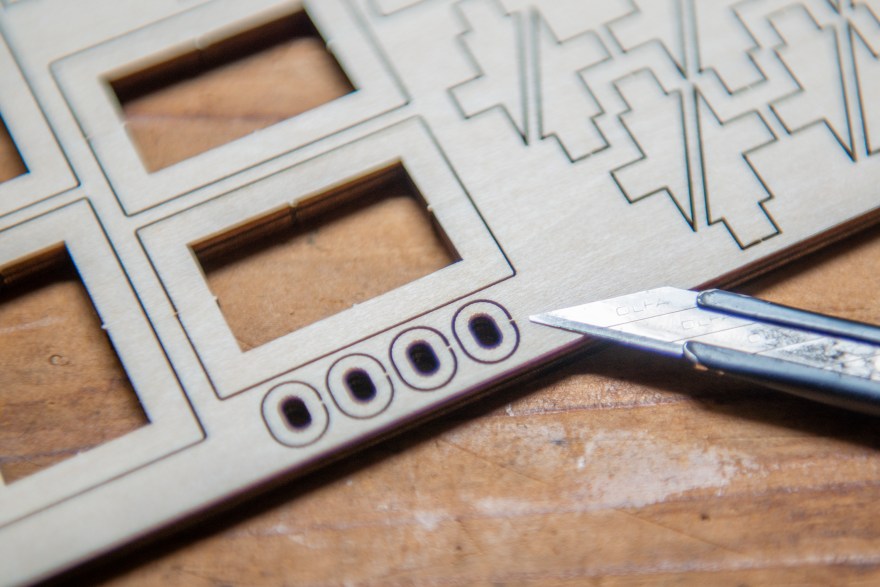

DSC_9878_a
21. 取出以上圓圈零件一個。

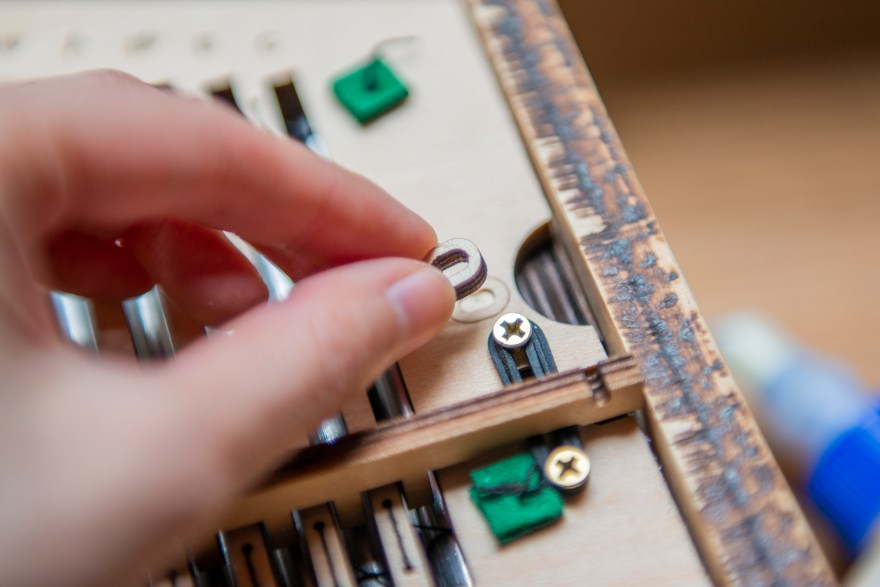

DSC_9880_a
22. 以木工膠黏上發聲板上的圓圈位置。

DSC_9884_b-2323. 在圓圈裡裝上鐵枝,在適當位置頂住面板,以鉛筆mark下箭嘴的位置。

DSC_9883_b-24
24. 以spare螺絲鑽一個洞,注意不要打木板鑽穿。

DSC_9866_a

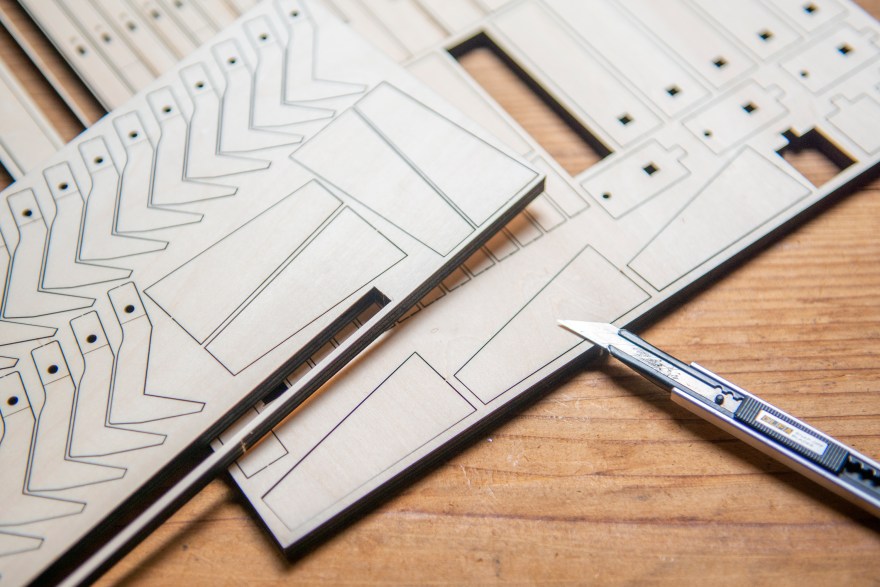

25. 界出6塊琴腳。

DSC_7231_a

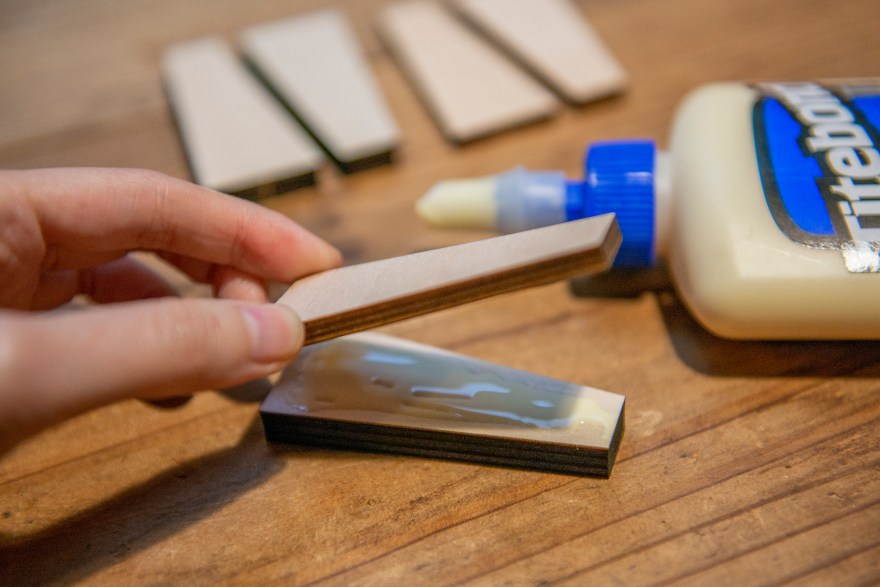

26. 兩塊一組的以木工膠黏住,待乾。

DSC_7233_b-14

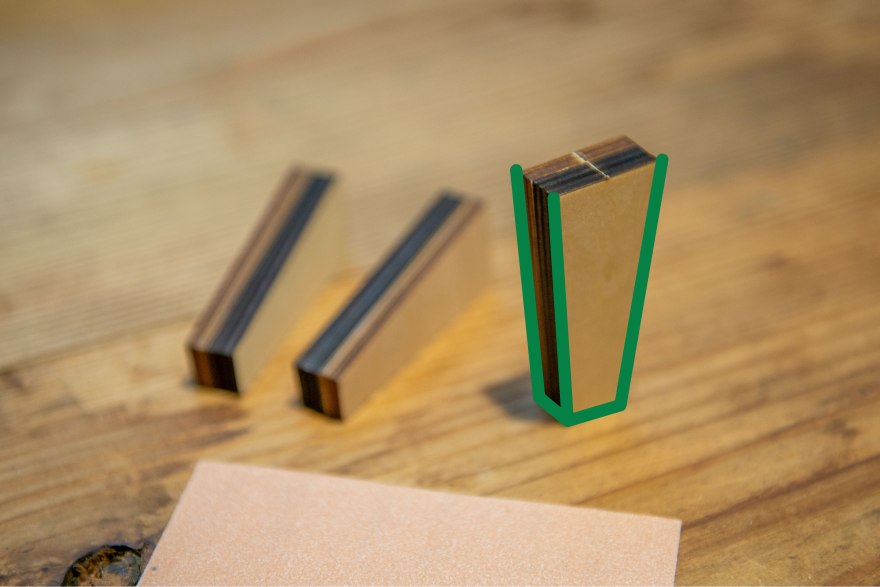

27. 乾透後,以砂紙打磨上圖綠紙部份和兩邊平面。

DSC_9888_b-15

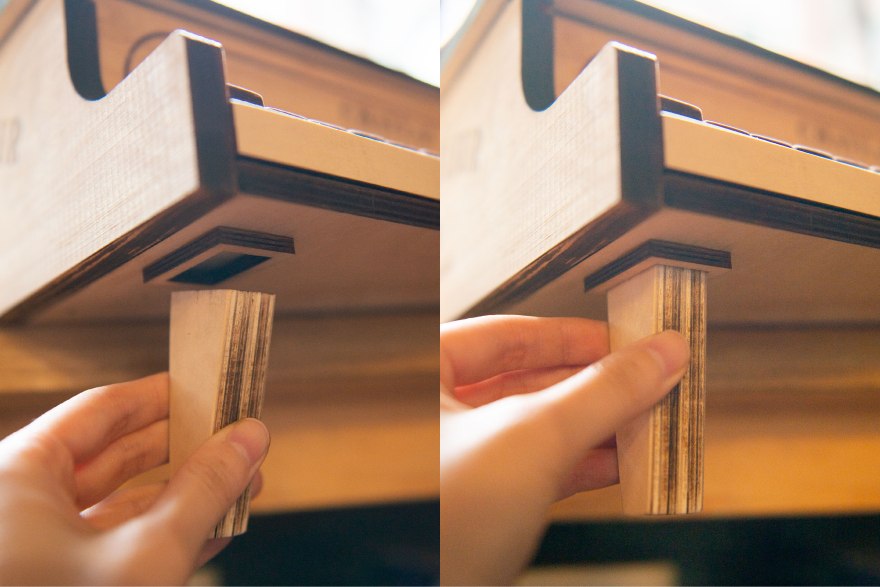

28. 完成打磨後,琴腳可卡在底部的方格內,琴腳可以隨時取出方便收藏

完成!!!可以試彈了!!!
