咕姑固!CooCoo Pigeon

謝謝大家對 咕姑固 嘅支持!

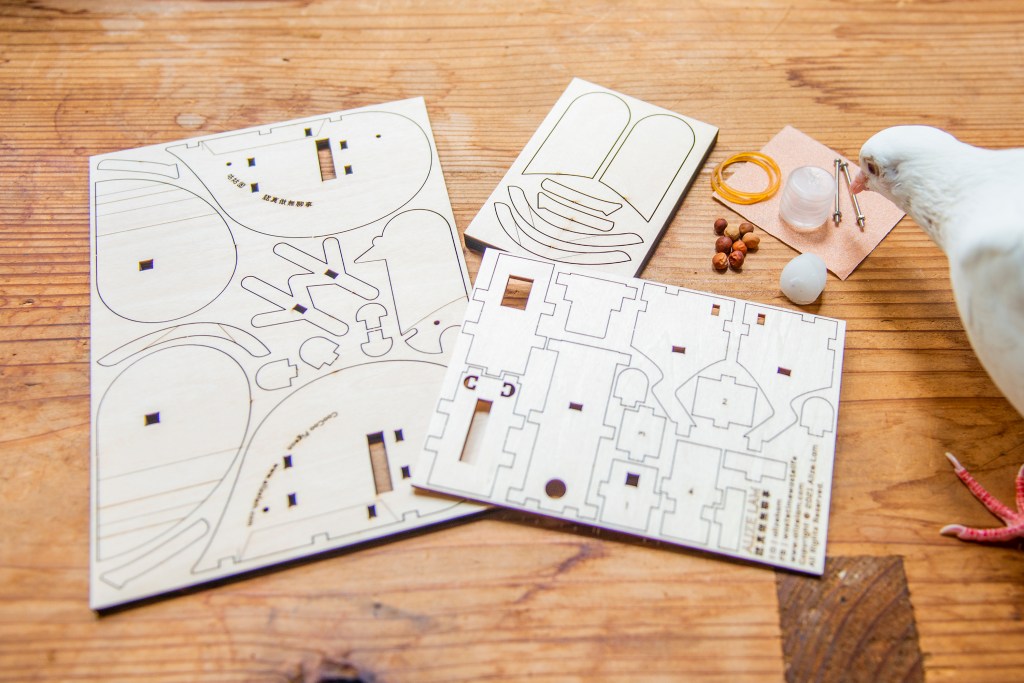

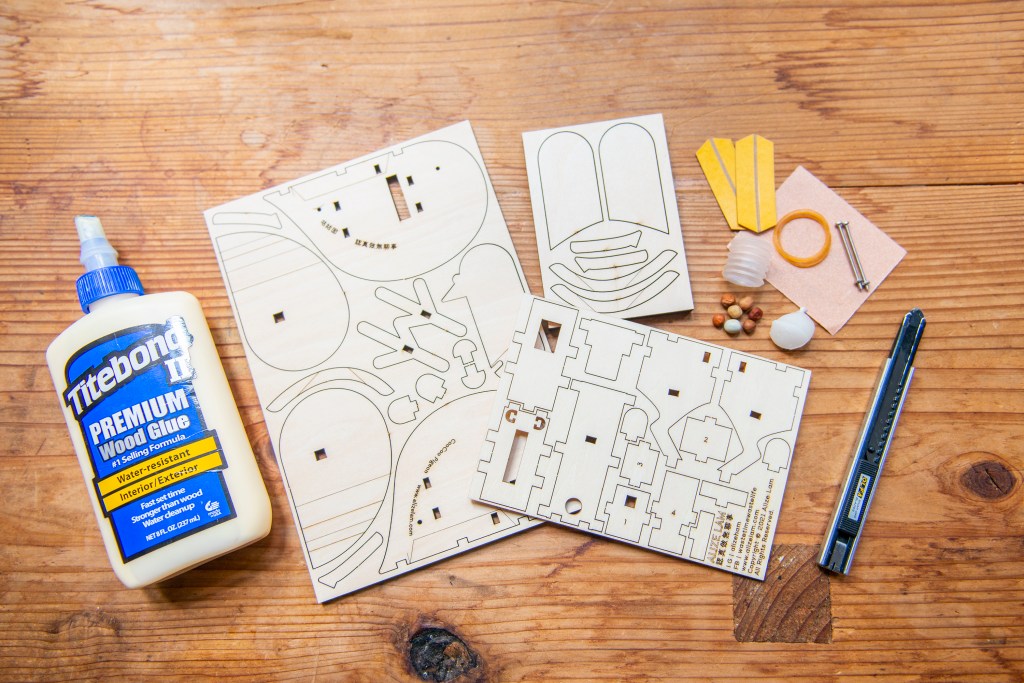

咕姑固 DIY Kit 包括:
1/ 木片 x 3
2/ 彈弓BB x1
3/ 螺絲 x2 sets
4/ 橡根 x 2
5/ 砂紙
6/ 大粒鴿糧

工具:
1/ 界刀
2/ 間尺
3/ 木工膠水
4/ 蠟燭
5/ 夾子

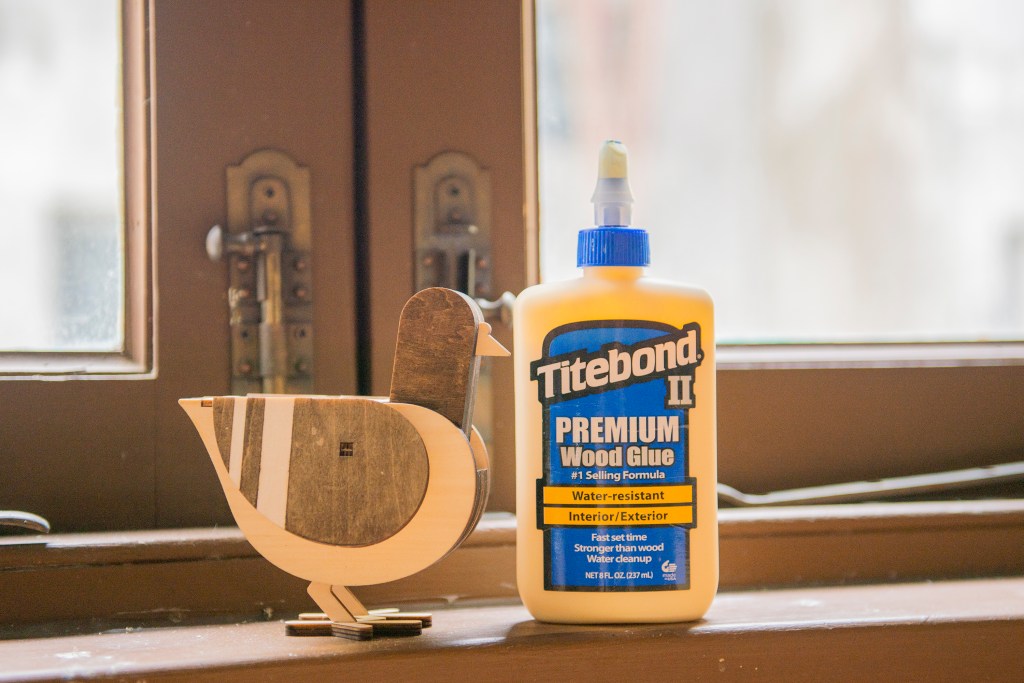

關於大家經常查詢”木工膠水”嘅問題,我推介以上呢款,喺比較大間嘅五金舖有得賣。(或者中南嘅Gorilla,不過會貴啲)
木工膠嘅好處除左實淨之外,乾透嘅時間會快啲,細零件大概等5-10分鐘已經ok;
如果平時用唔著木工膠唔想特別買,都可以用白膠漿代替,但要比多少少耐性,半至一個鐘先會乾透,等乾嘅時候記得固定好。


開始製作!

翅膀部份:

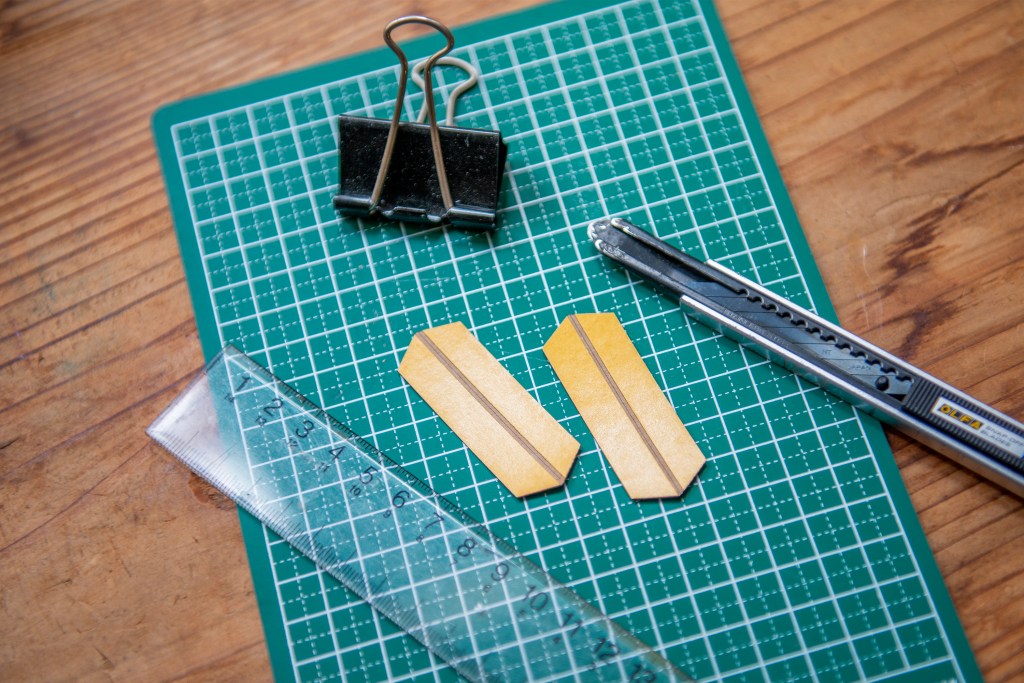

1/ 準備以上配件同埋工具。

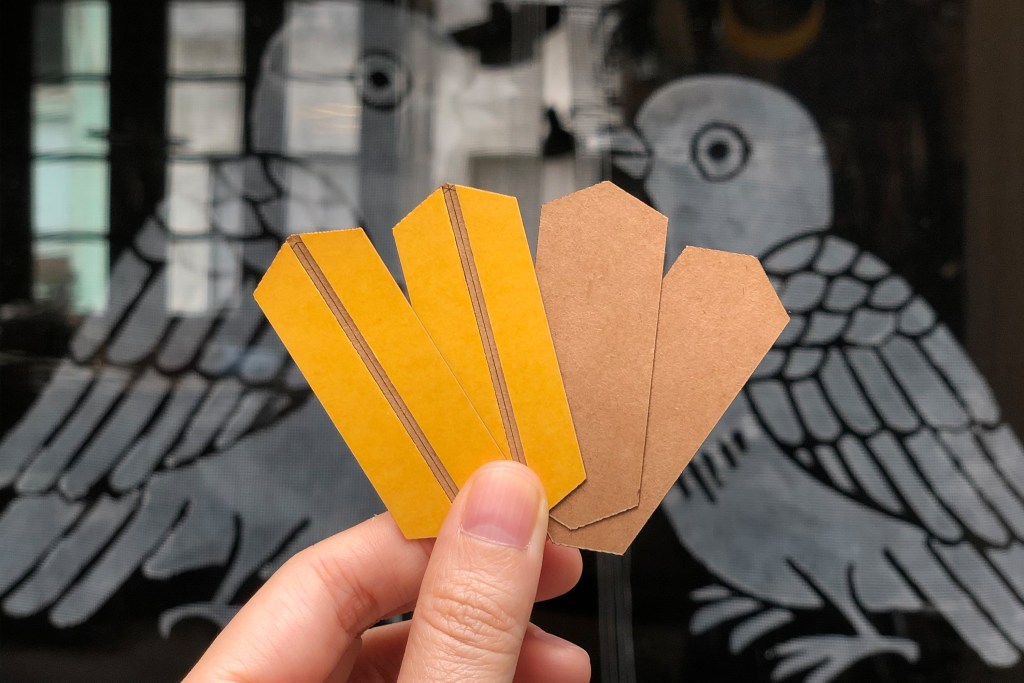

Kit set入面,有連雙面膠紙嘅配件,同埋無膠紙嘅配件,有雙面膠紙嘅會比較方便,但時間耐咗膠紙可能會失效;
無膠紙配件可以用木工膠痴落鴿身,不過就要等耐少少時間先乾,好處係一勞永逸。
大家可以考慮下選用邊種~

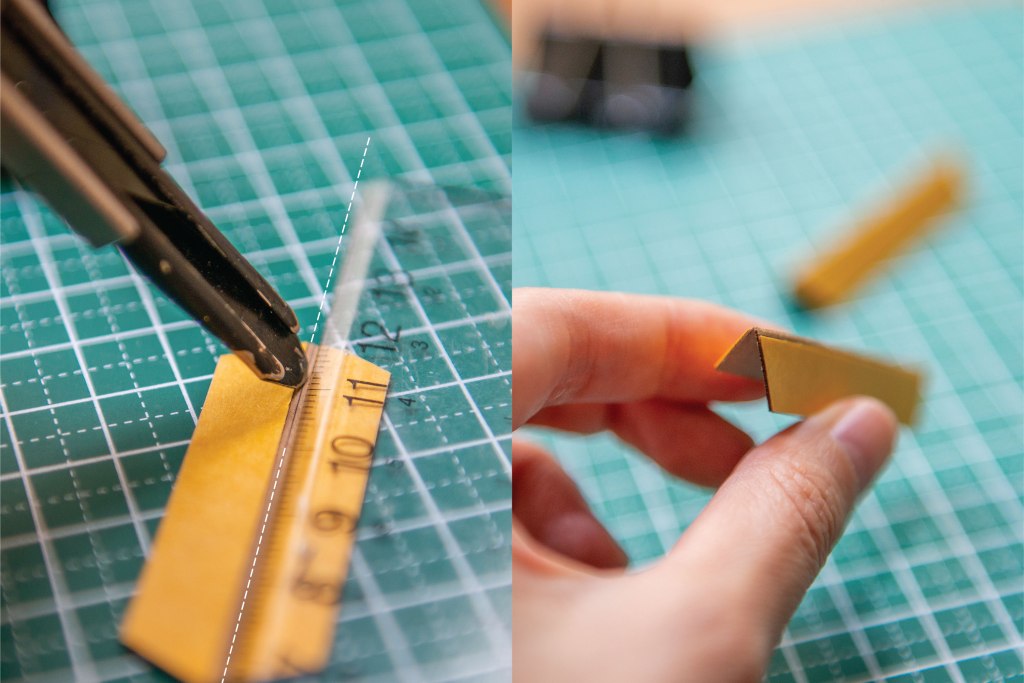

2/ 卡紙中間有條中線,用尖嘅野壓一條摺紋出嚟,之後對摺。

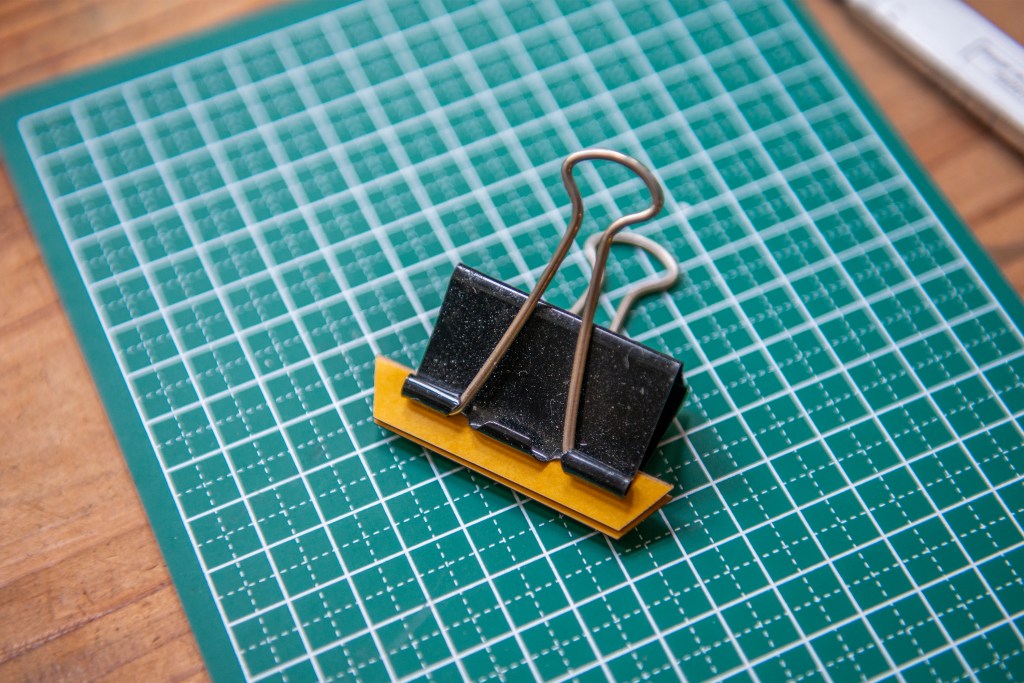

3/ 對摺之後用夾夾實定形,放埋一邊。


腳部份:

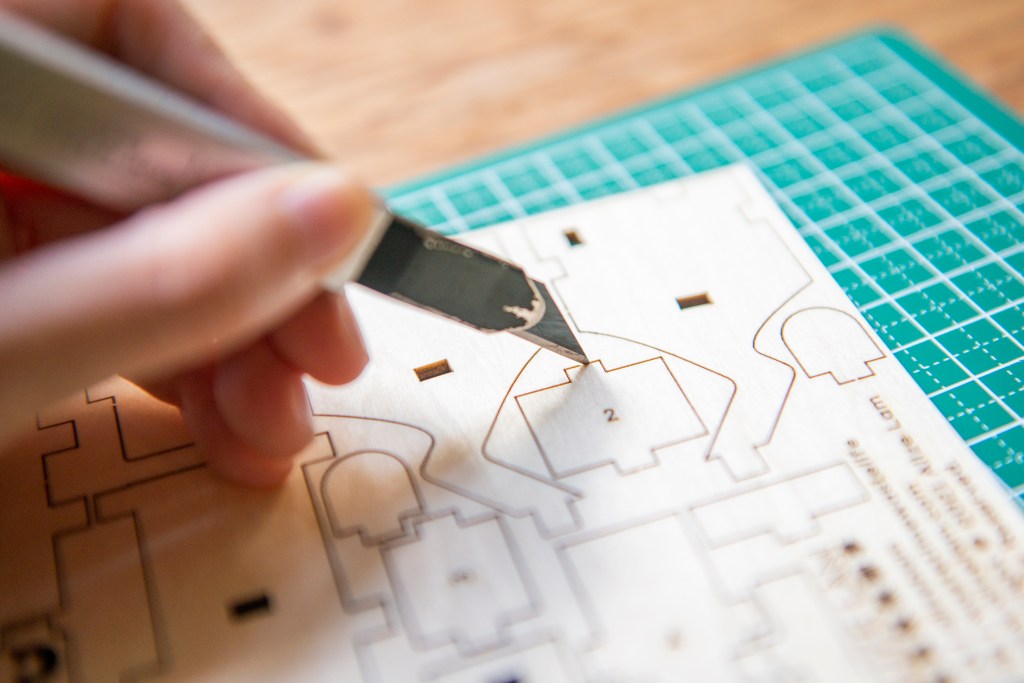

1/ 木板上面嘅配件,可以用界刀界斷水口,方便攞出黎。

較薄嘅配件可以就咁用手”啪”出嚟~

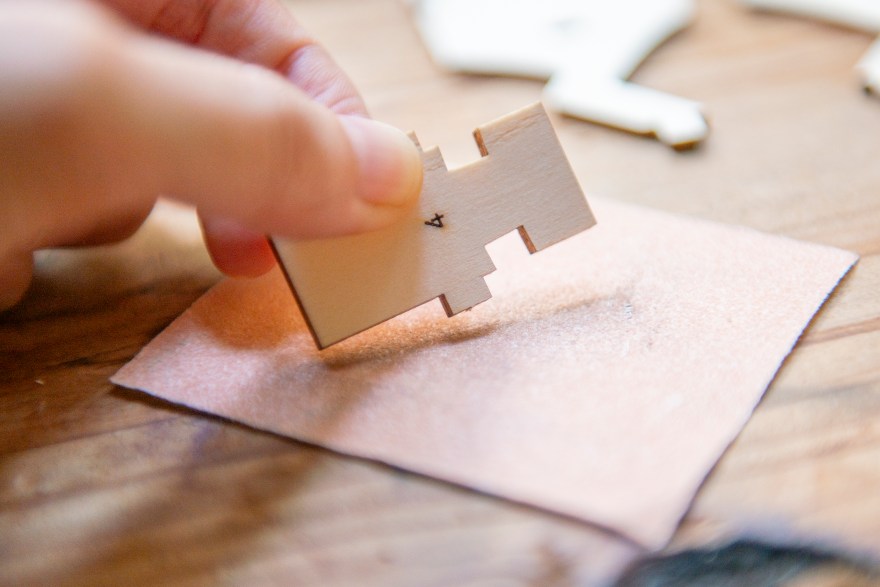

水口位用砂紙打磨。

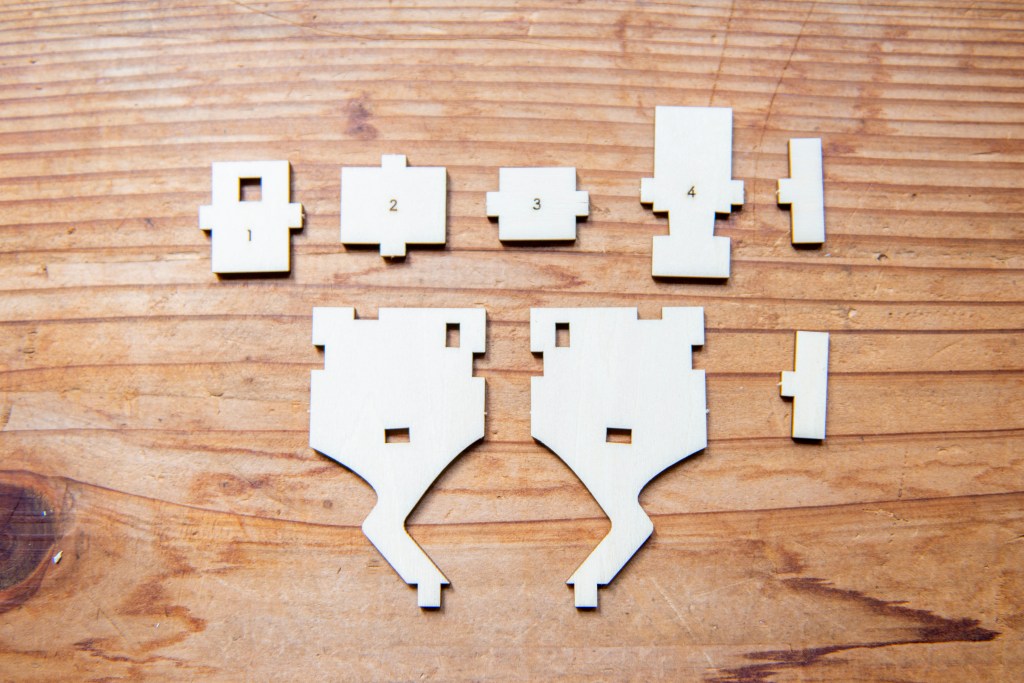

2/ 拎以上嘅配件出嚟。

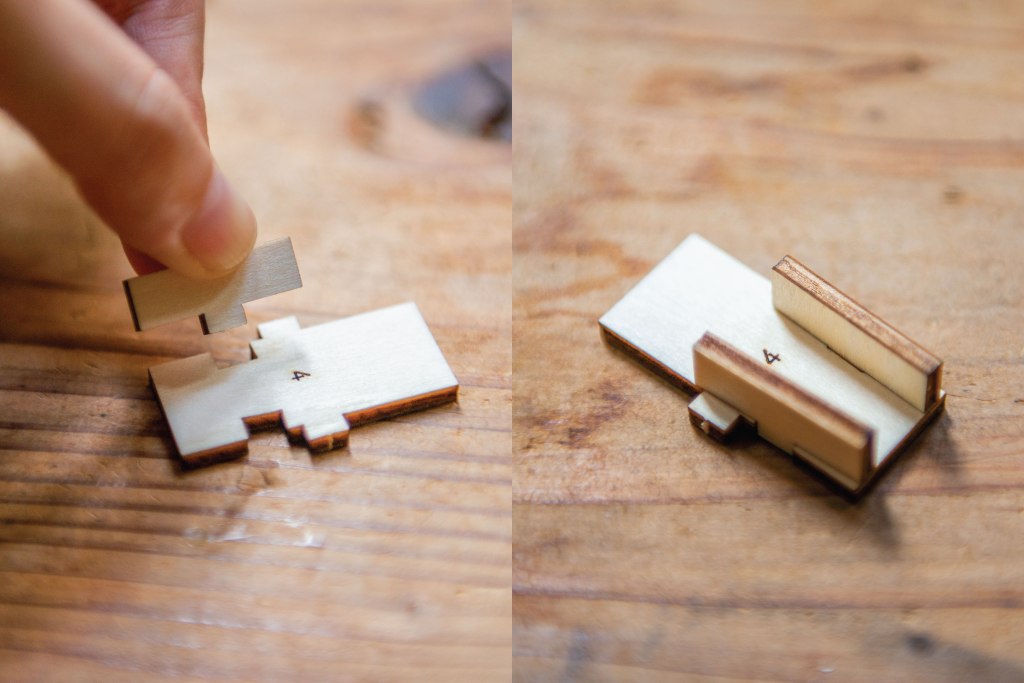

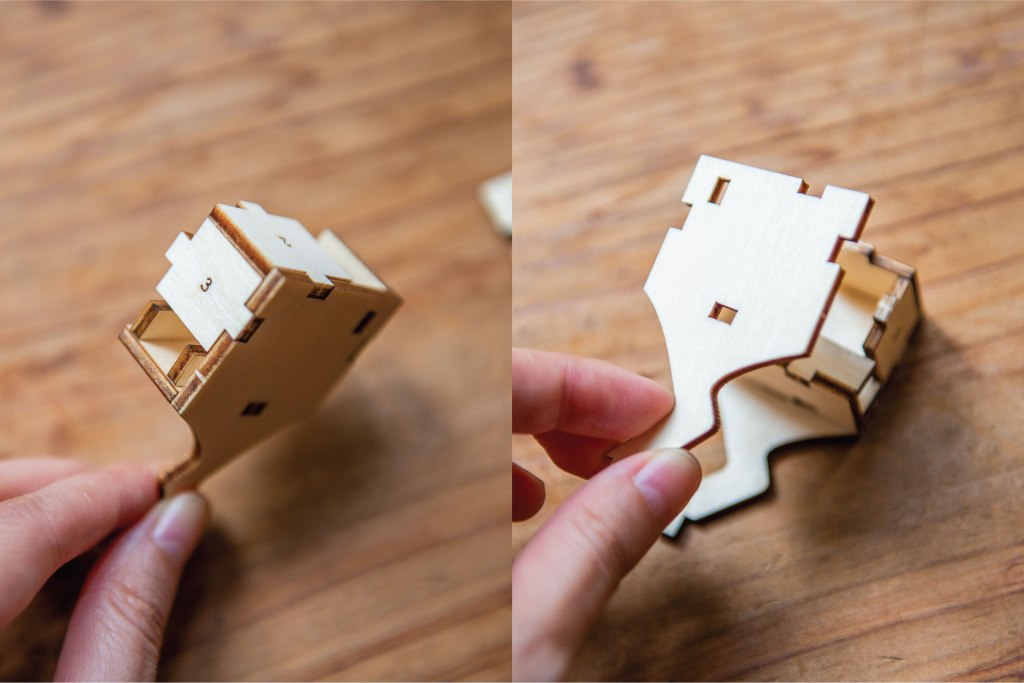

3/ 組裝以上嘅4號配件。

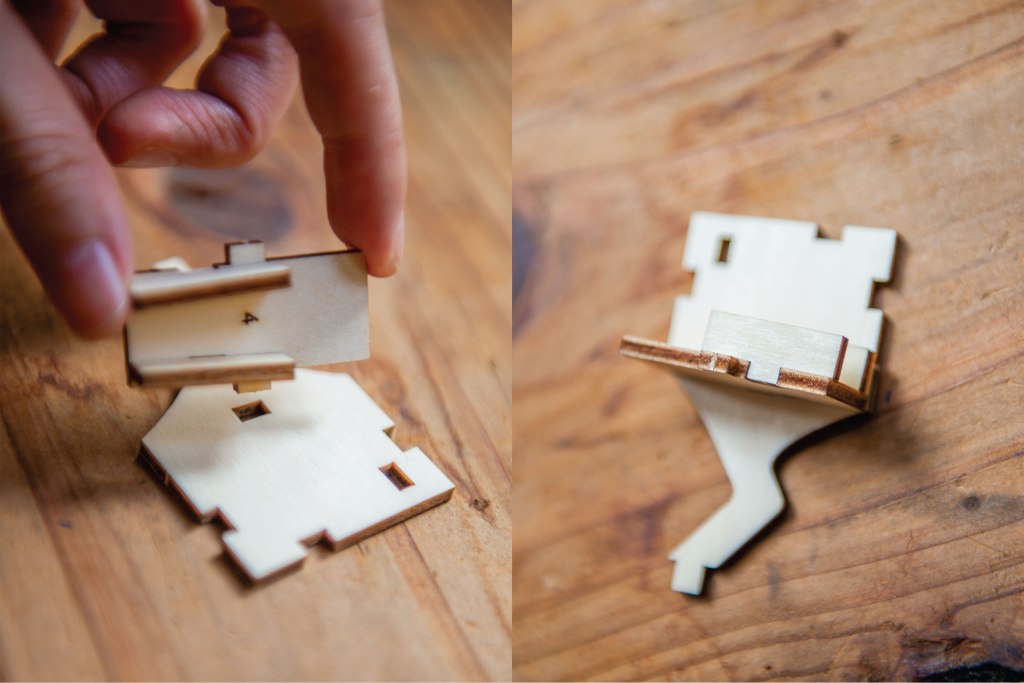

4/ 將4號配件裝落腳度。

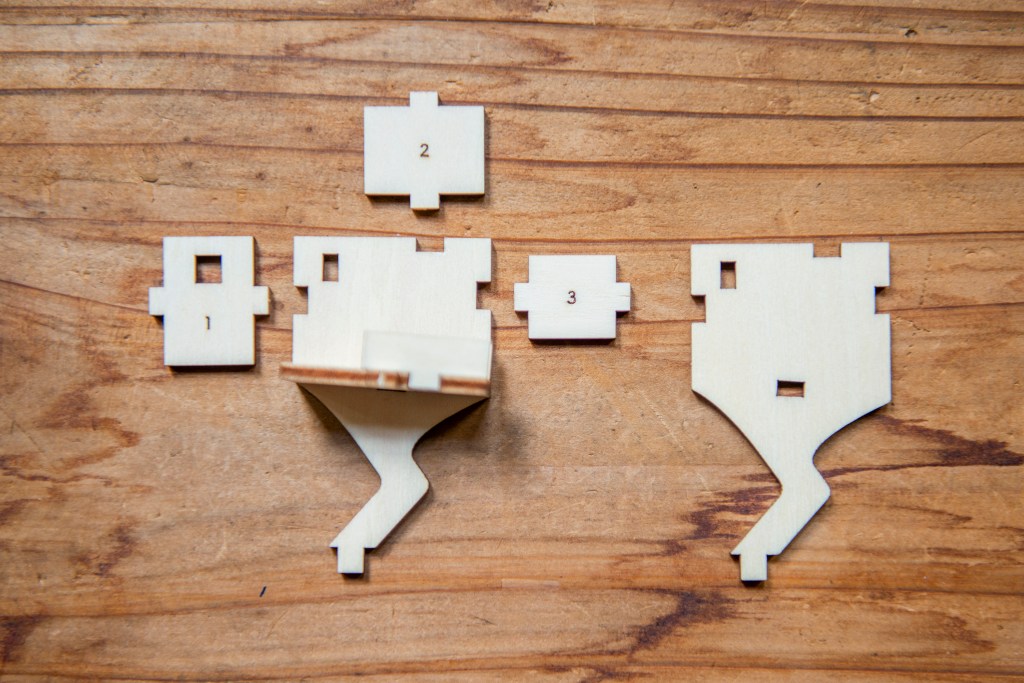

5/ 1、2、3號配件嘅分佈。

6/ 砌好1至3號配件之後,可以裝埋另一邊腳。

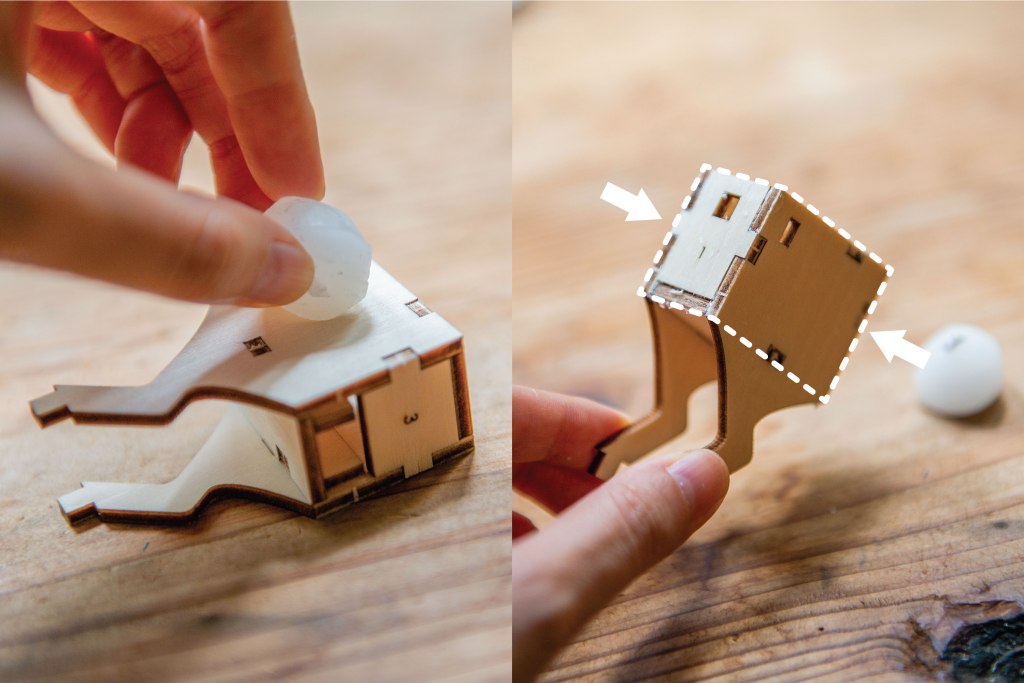

7/ *重要步驟* 搽蠟燭上上圖虛線位置嘅四面,蠟燭嘅作用係增加順滑度,減少磨擦。無搽嘅話製成品可能會卡住~



身體部份:

1/ 準備以上配件。

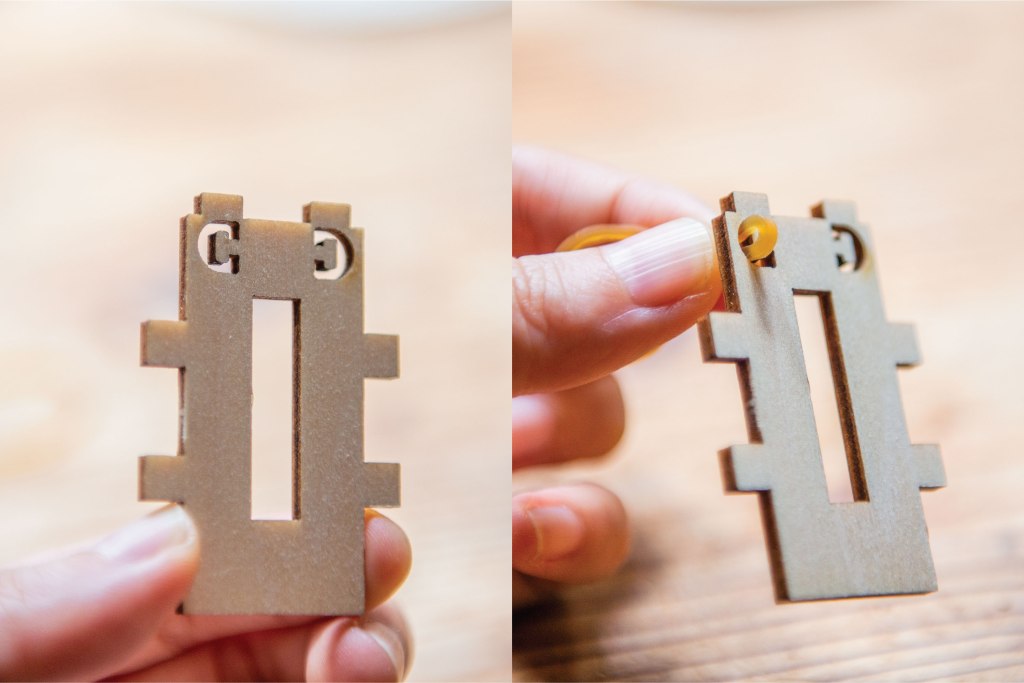

2/ 其中一條橡根穿過以上嘅C形窿,窿比較細,可以將橡根摺埋一條長條形咁穿過。

3/ 穿過兩邊窿之後,喺後面拉緊。

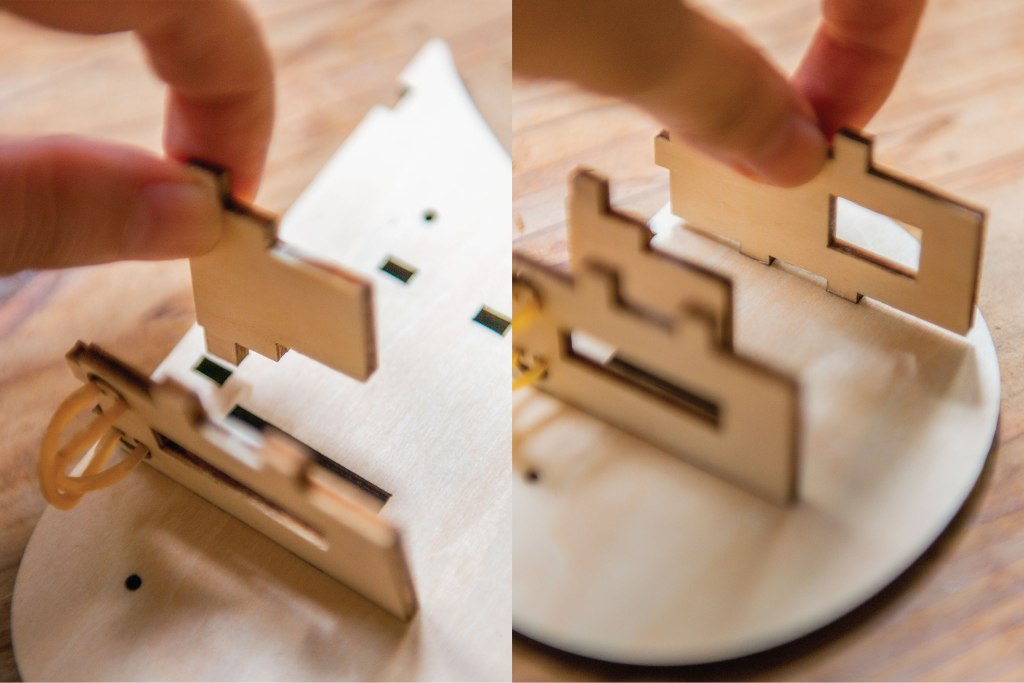

3/ 反轉身體木板到無字嗰邊 (如圖左),將頭先有橡根嘅配件攝落上圖嘅位置,為左減少用膠水,榫位要用陰力攝入去。

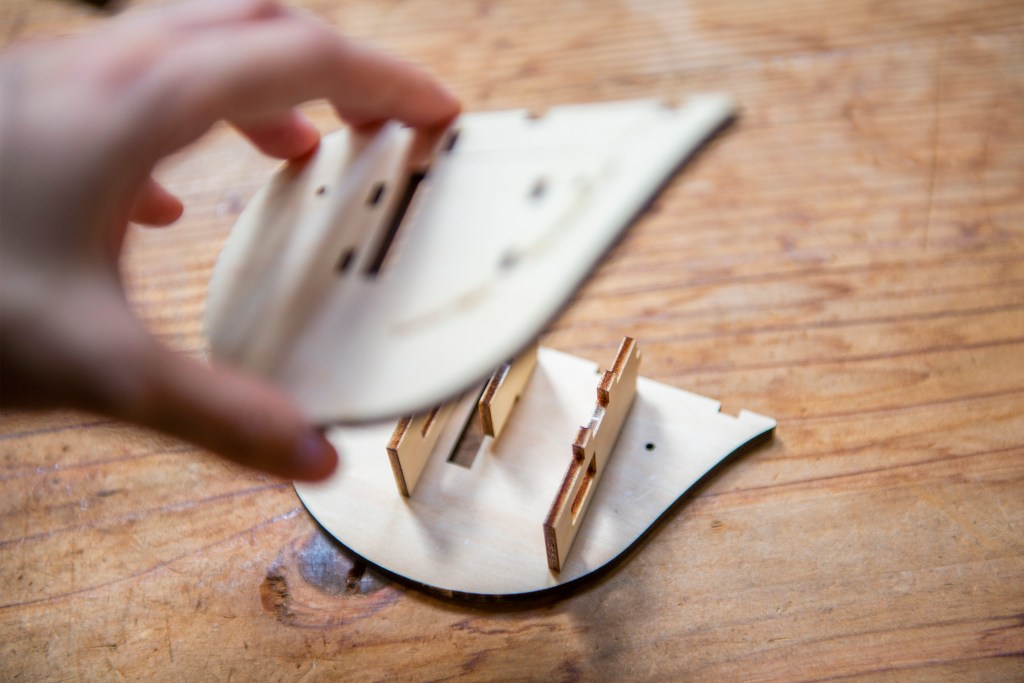

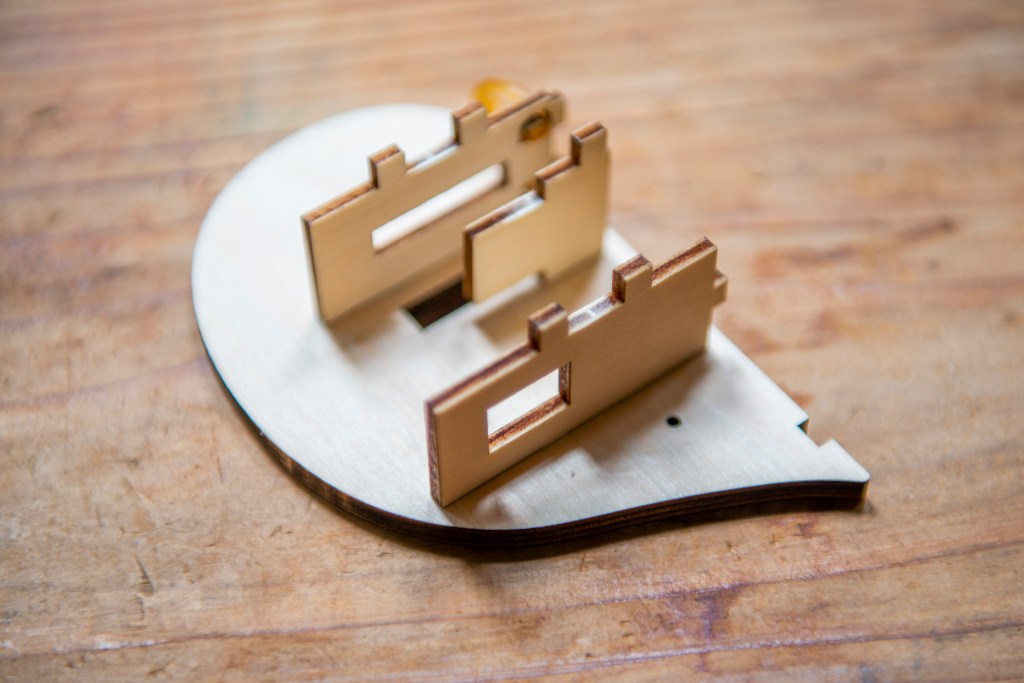

4/ 其餘兩塊配件好似上圖咁組裝。

5/ 完成圖如上~

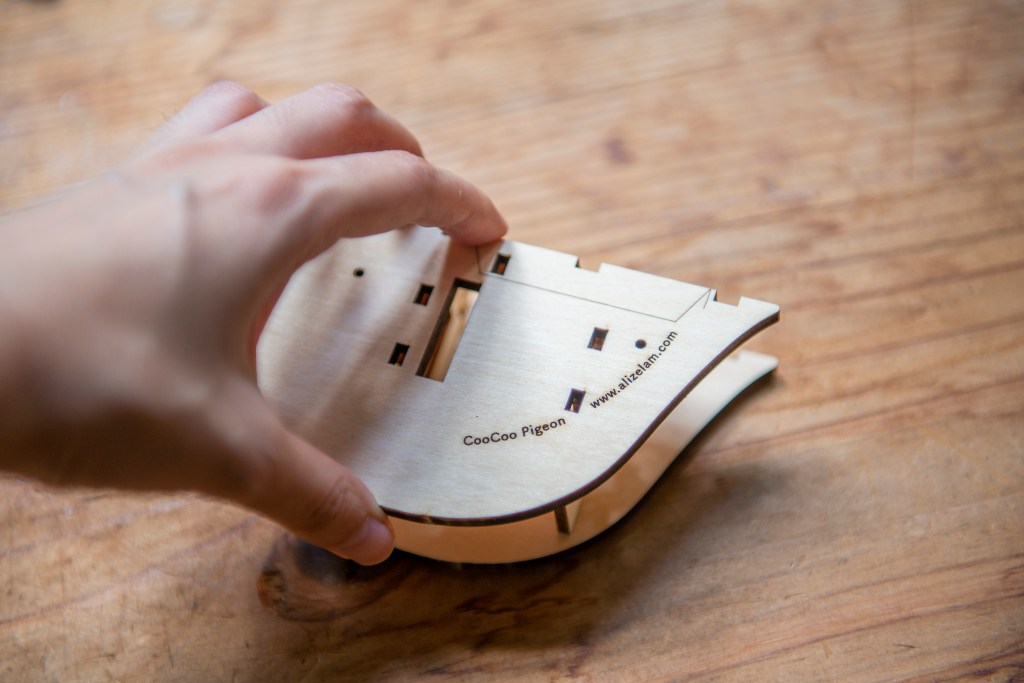

6/ 裝埋另一邊木片。

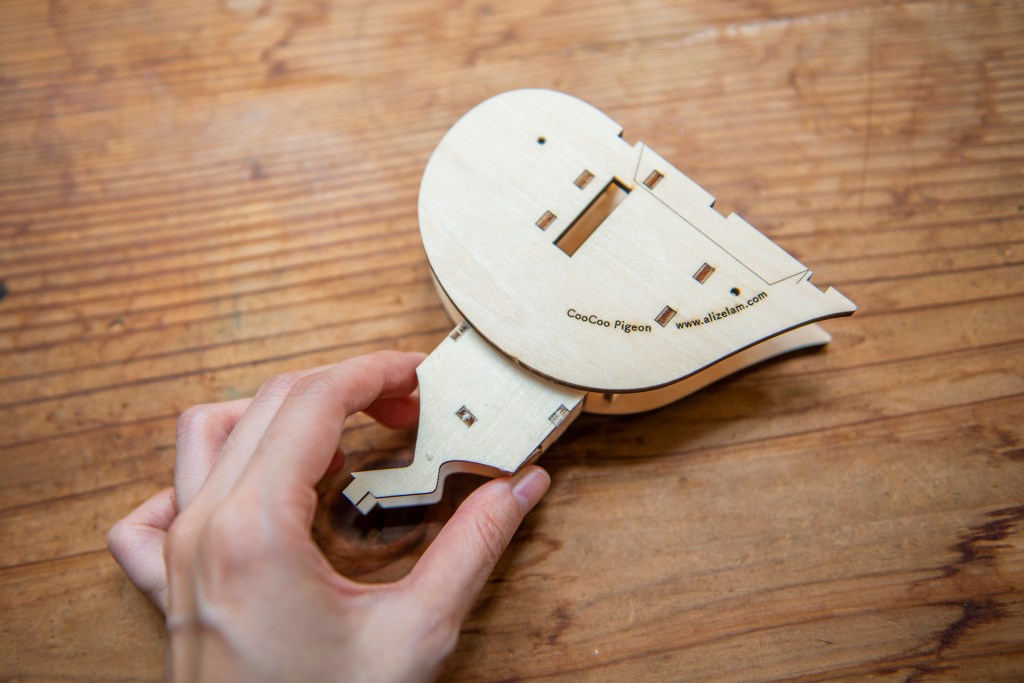

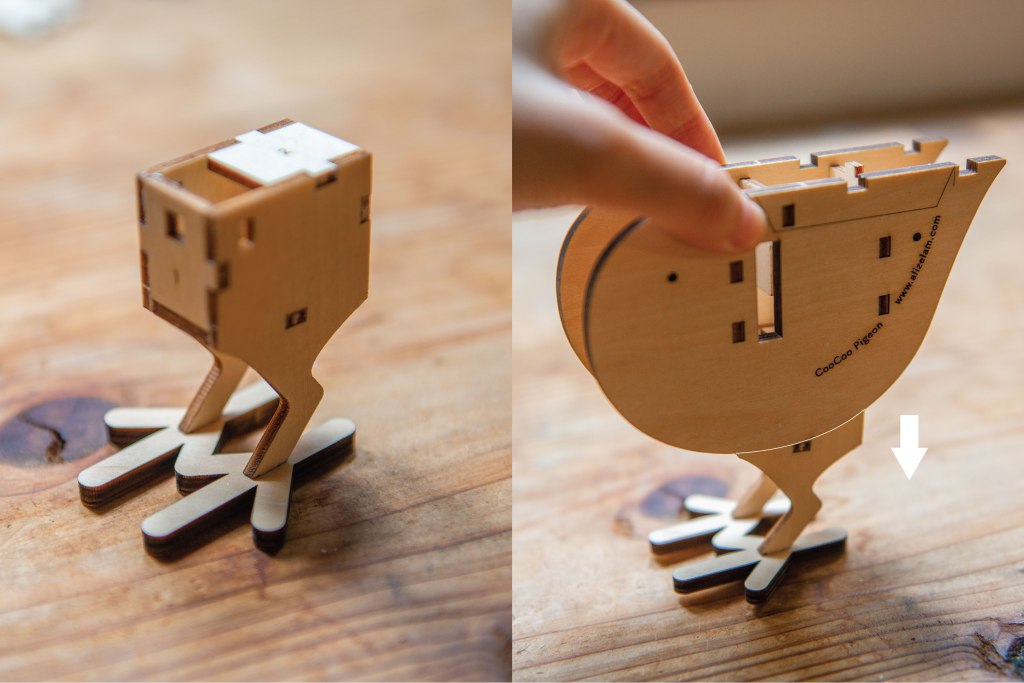

7/ 將腳部份攝入去剛整好嘅身體中間。

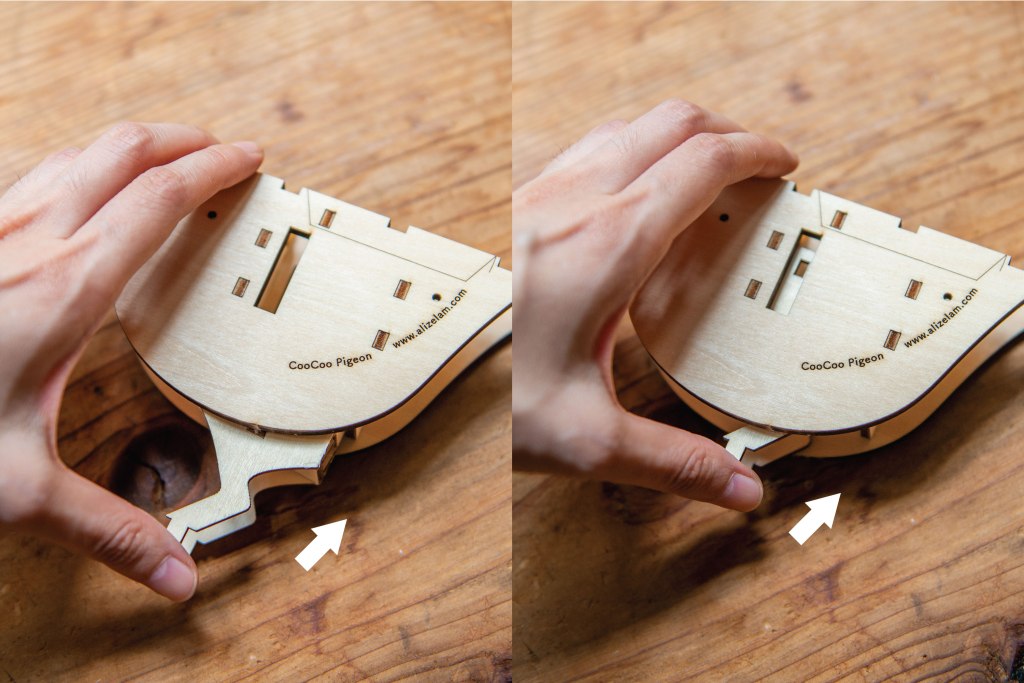

8/ *重要步驟* 上下來回推腳嘅部份,測試下順唔順暢,正常情況唔洗太用力都可以上下來回推;如果覺得好實/卡住嘅話,就要再打磨,如下圖。

9/ 用砂紙打磨上圖白圈嘅位置。

10/ 大概打磨到無黑邊,搽埋蠟燭之後,就可以再攝入去試試。
都係唔夠順嘅話,就再重複呢組步驟,為免之後要拆開重做,呢個步驟記得check清楚!

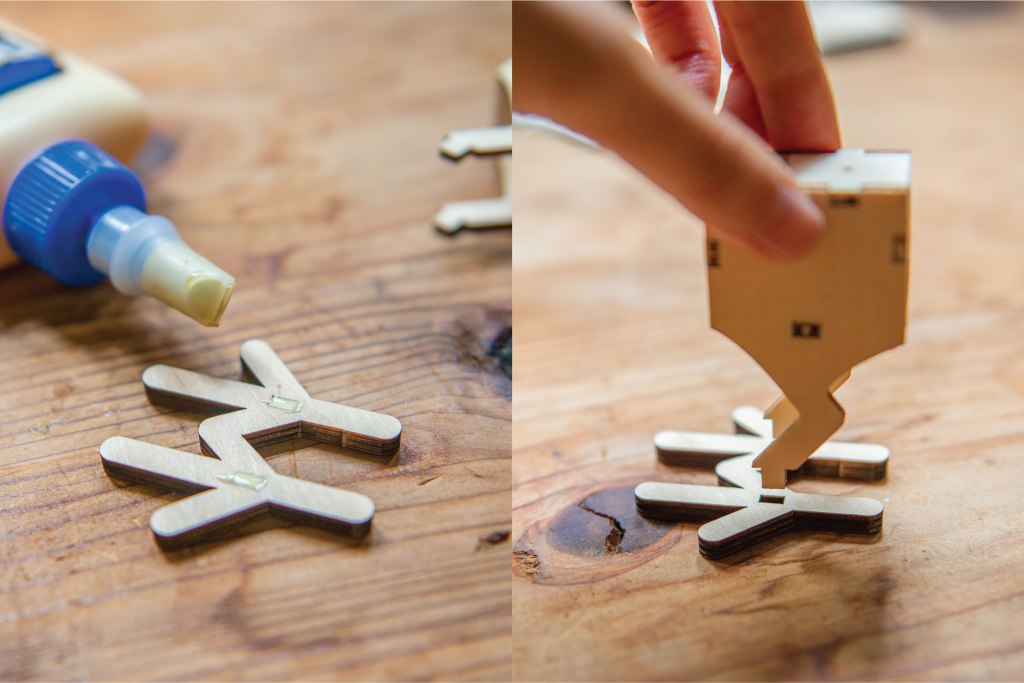

11/ 測試成功之後,係腳掌嘅方形窿入面加啲木工膠膠,裝腳上去,待乾。

12/ 固定好腳之後,裝上身體部份。

頭部:

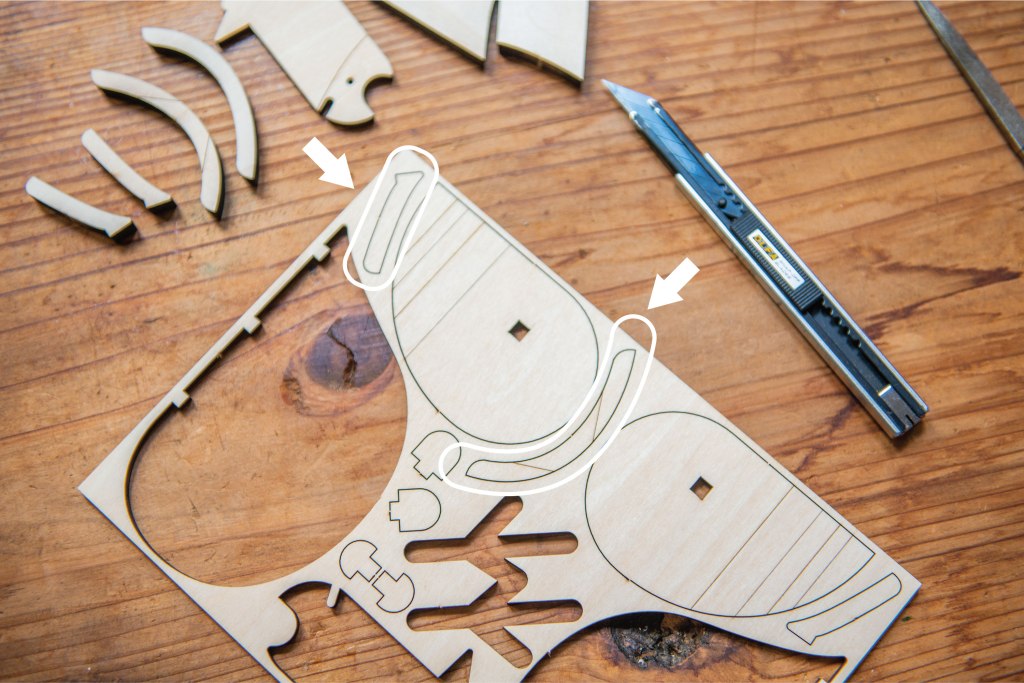

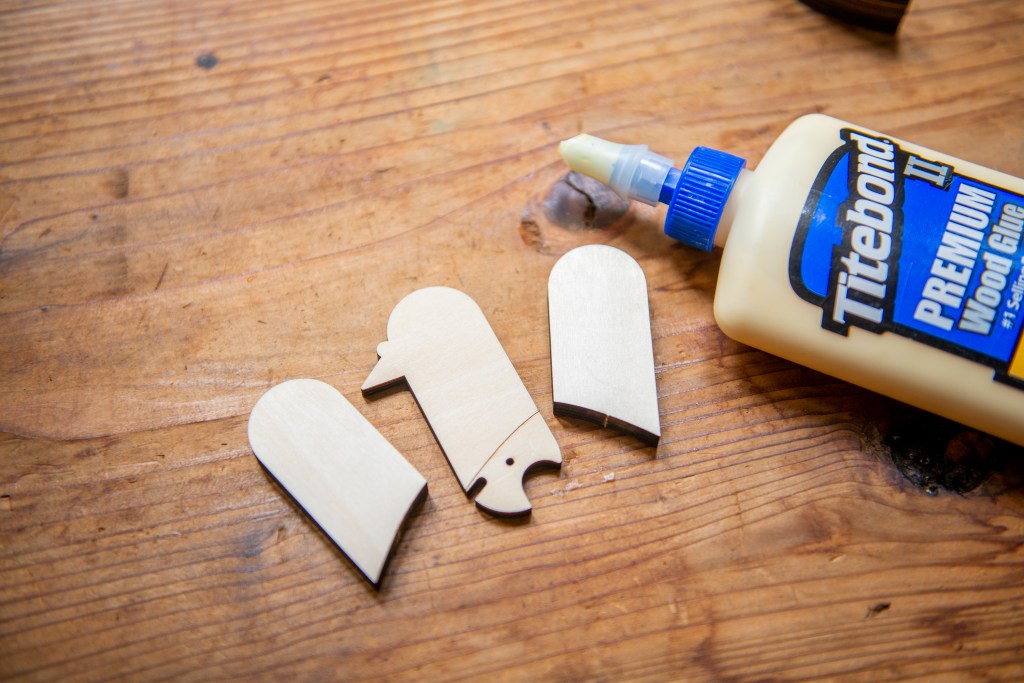

1/ 用界刀界以上嘅配件出嚟,呢part 最厚,界刀需要前面同後面都界一下先拎到出嚟,用界刀嘅時候要小心,刀片唔好太長,用錯力會折斷同埋整親。

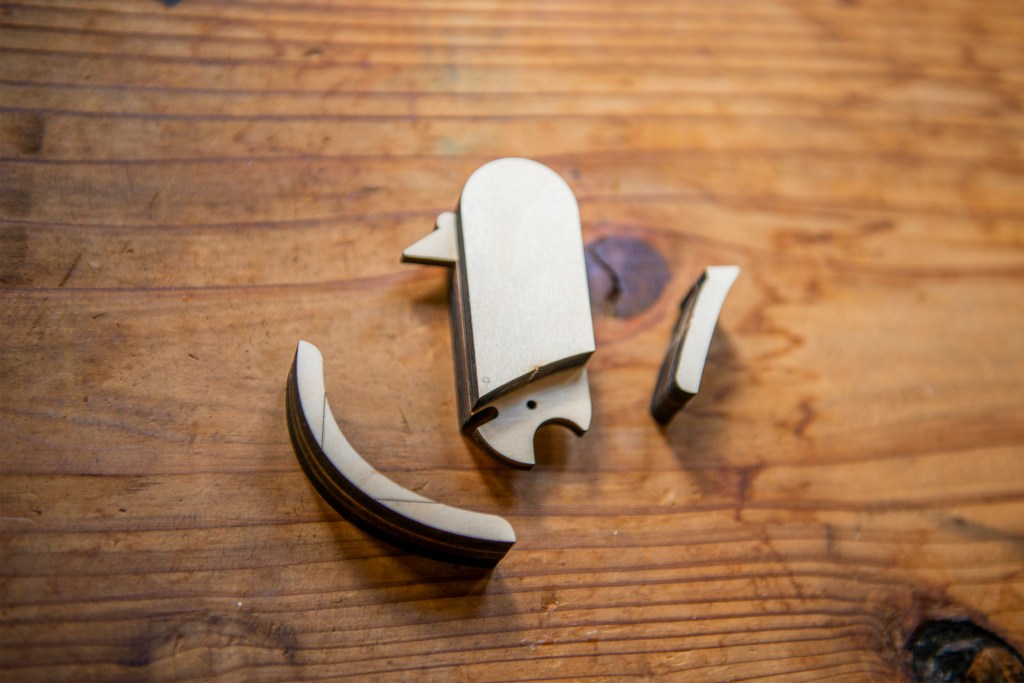

2/ 拎埋以上嘅配件出嚟。

3/ 按以上嘅排序 (厚、薄、厚) 疊好以上配件。

4/ 用木工膠痴埋佢地,尾部位置同樣做法,抹走多餘嘅木工膠。

5/ 頭部位置同樣厚、薄、厚咁痴埋,留意要按彎線嘅形狀組合埋佢地,低面兩塊同樣方面,唔好調轉

6/ 等乾~

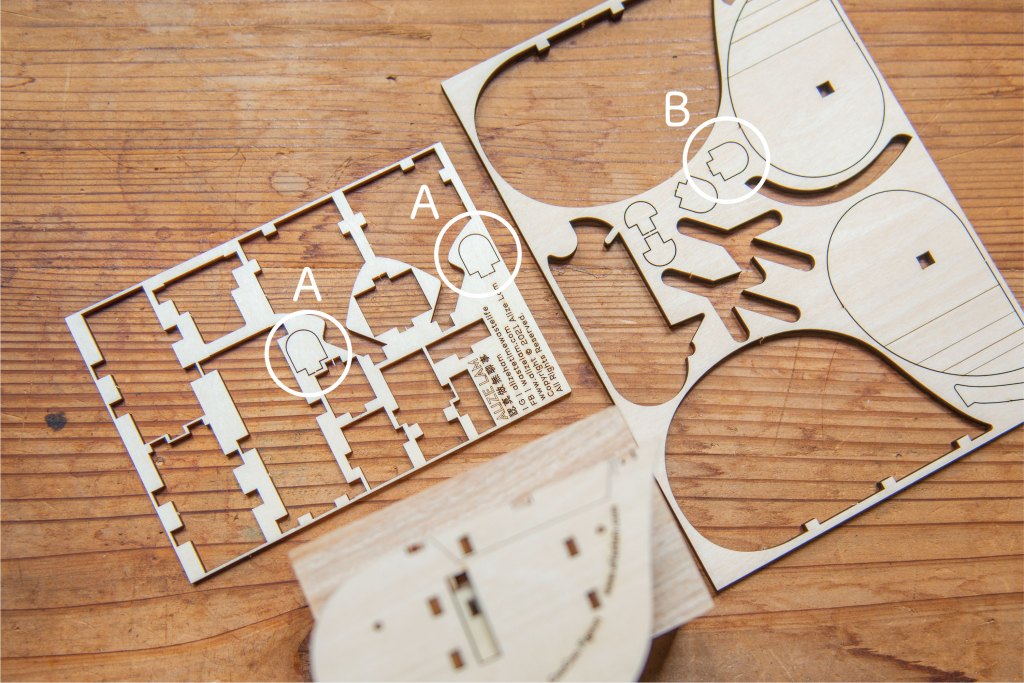

7/ 拎以上A、B配件出嚟。

8/ A配件攝入去以上位置。

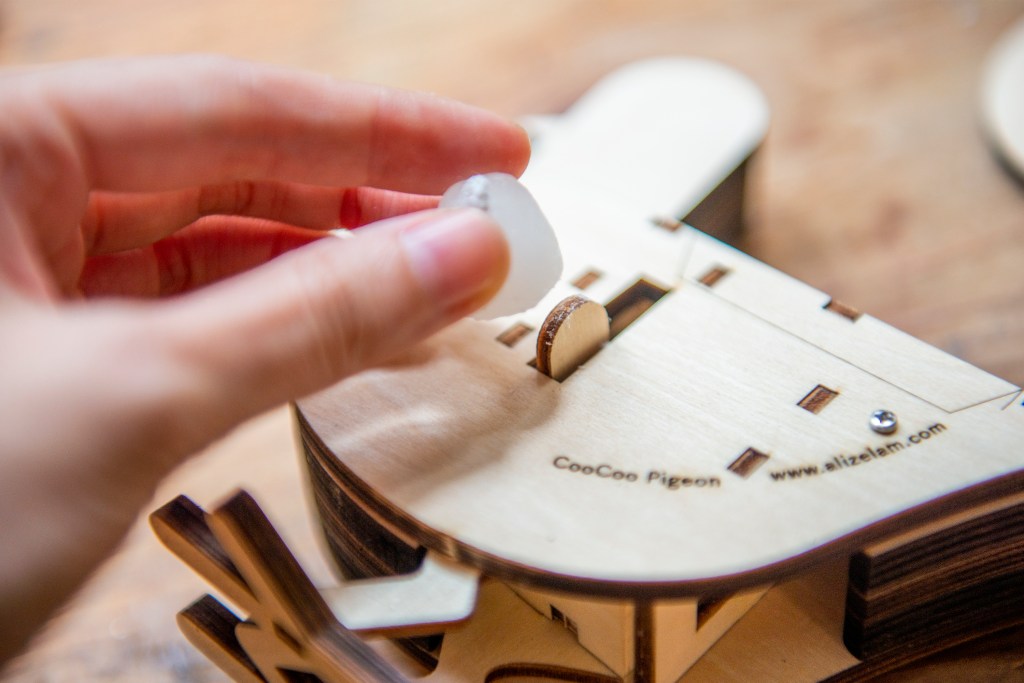

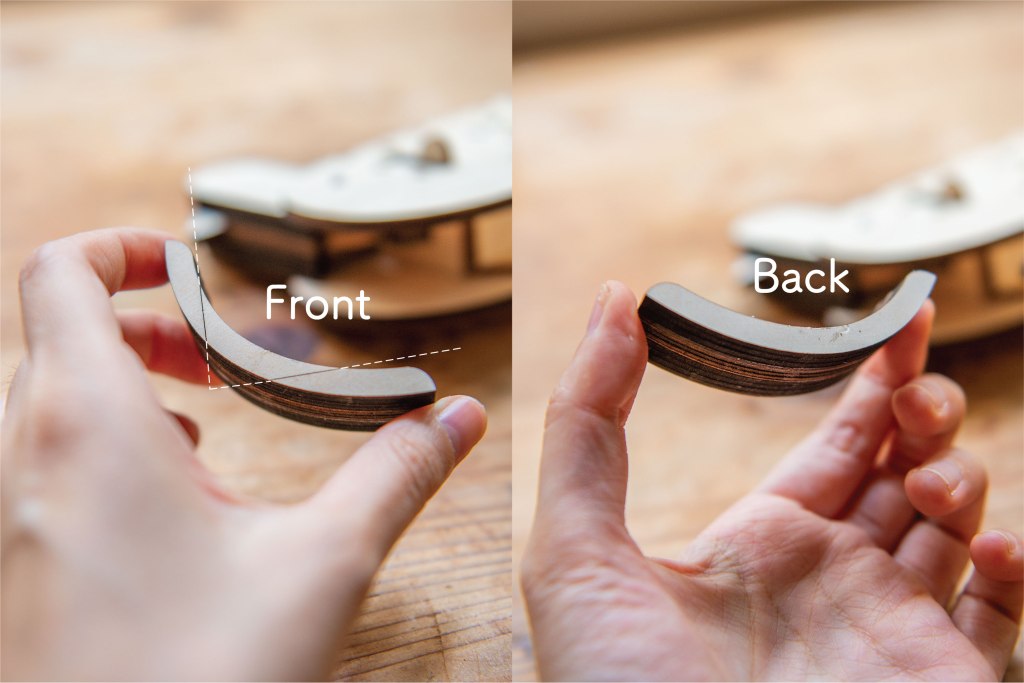

9/ 係B配件嘅曲線部份搽蠟。

10/ 喺前方1號位置,安裝B配件。

11/ 完成圖如上。

12/ 準備以上配件。

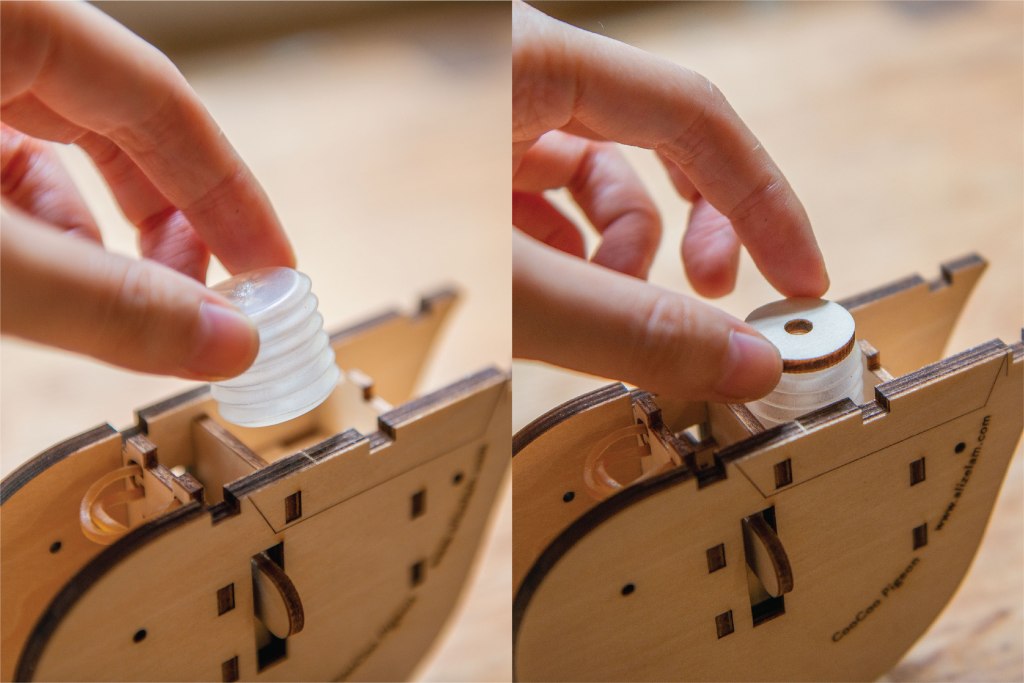

13/ 喺上圖位置放入兩個配件。

14/ 裝上面板。

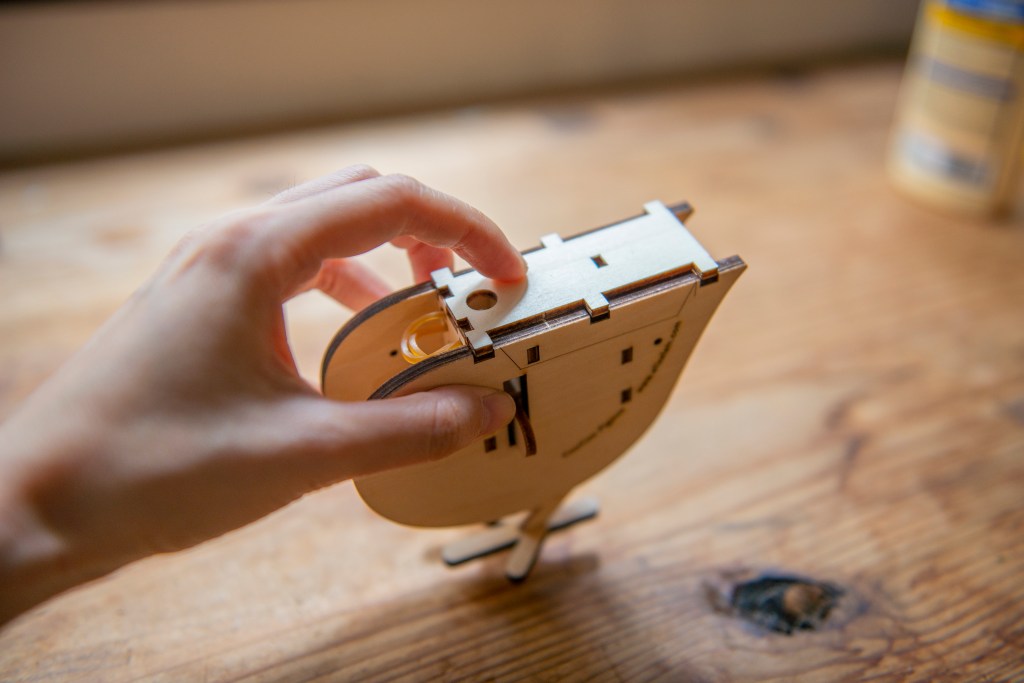

15/ *重要步驟* 呢個時候可以㩒下佢背脊,試吓叫聲同埋能唔能夠回彈!
如果唔能夠回彈,就要返返去“身體部份” 嘅步驟9;如果之前跟足測試嘅步驟,呢個部份應該唔會出問題~

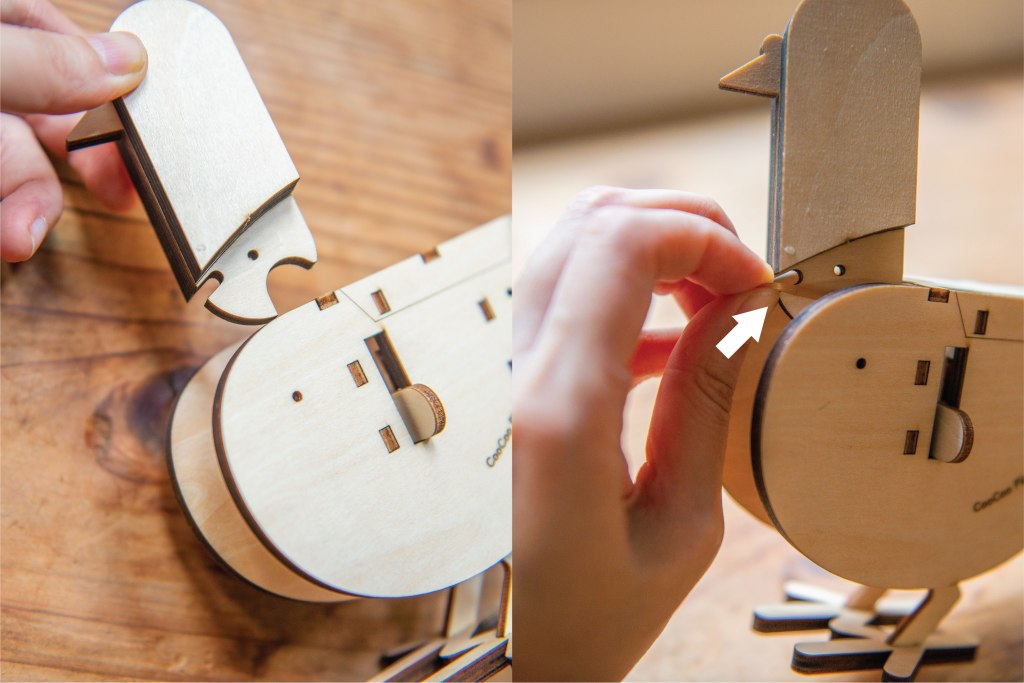

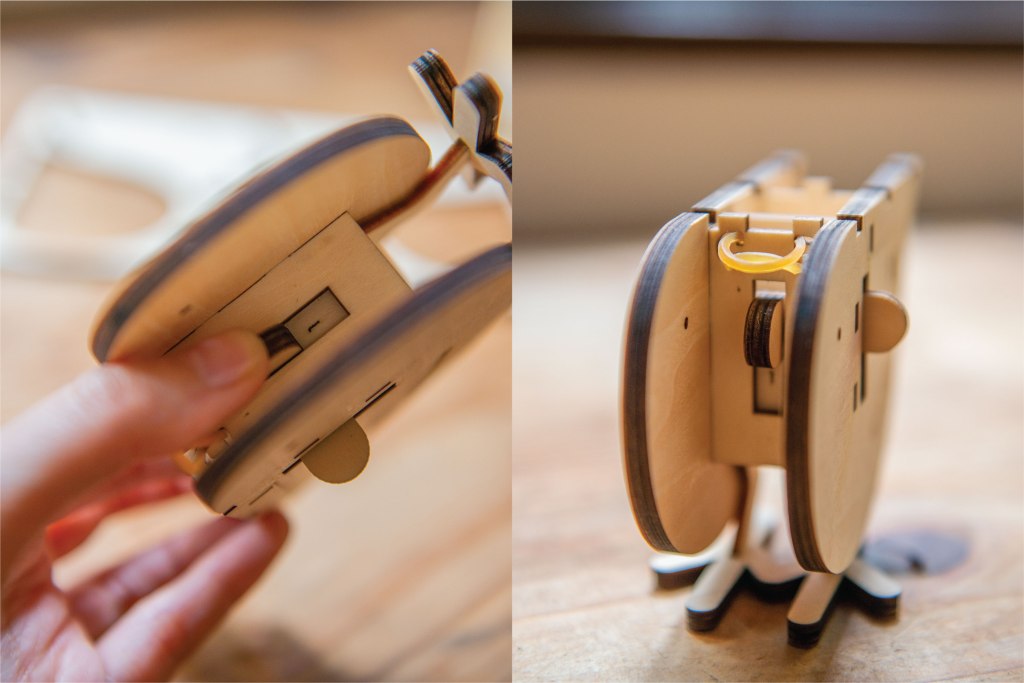

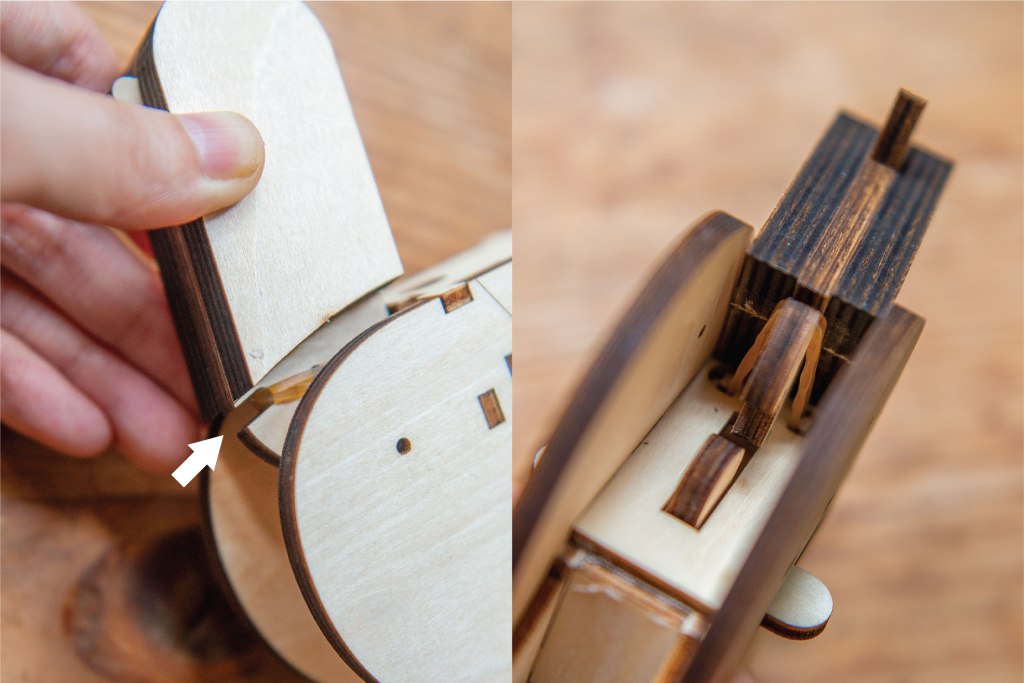

16/ 安裝頭部,如上圖,將橡根卡上頸前嘅U形位置。

17/ 完成圖如上。

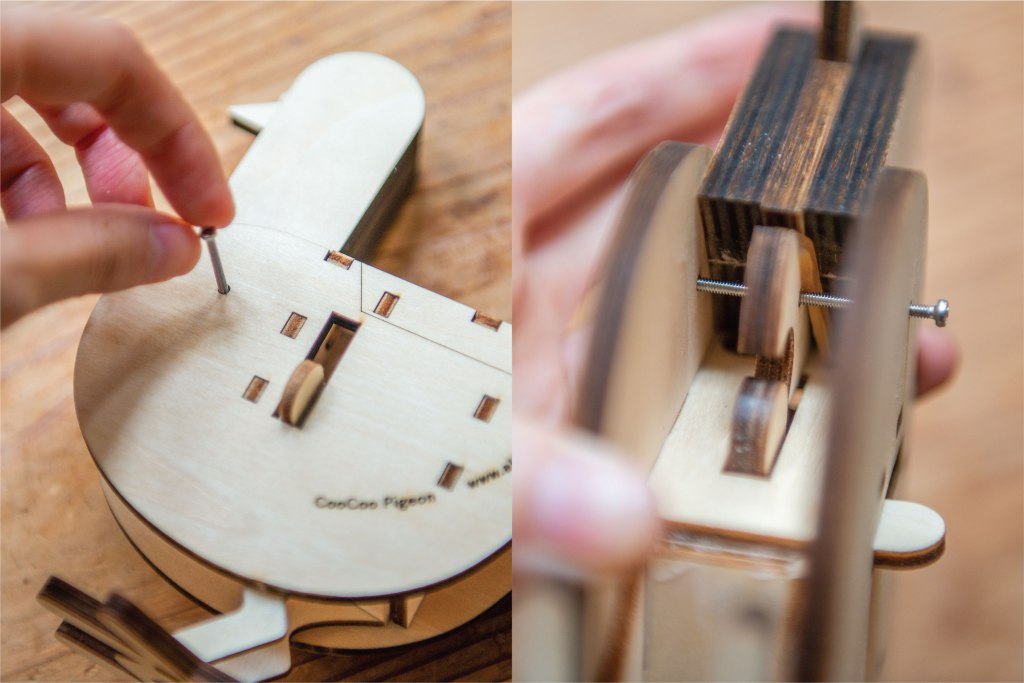

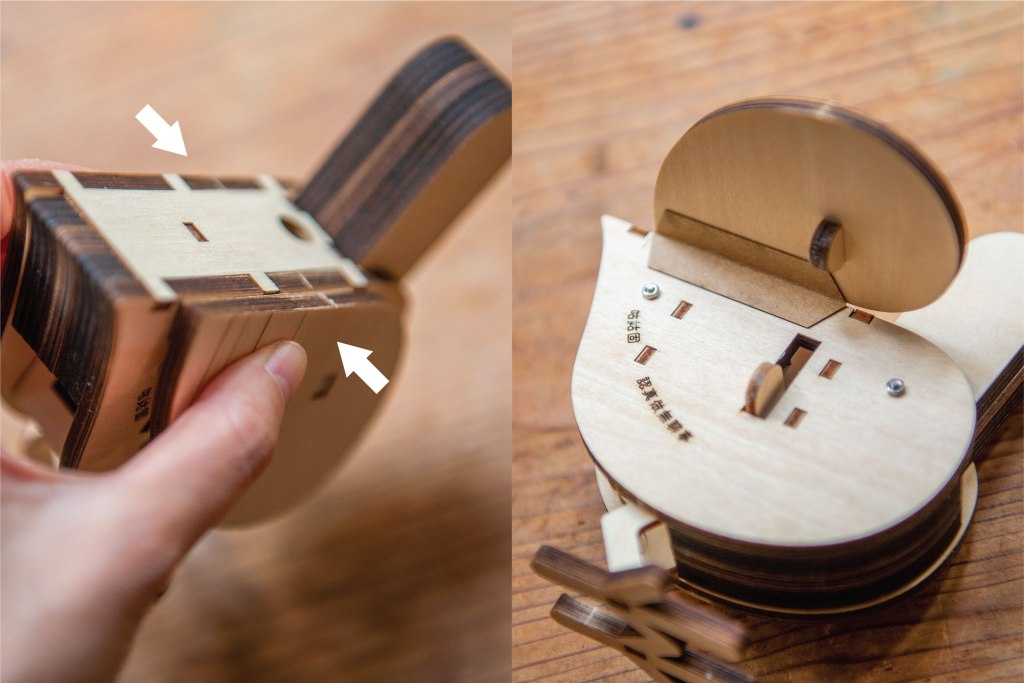

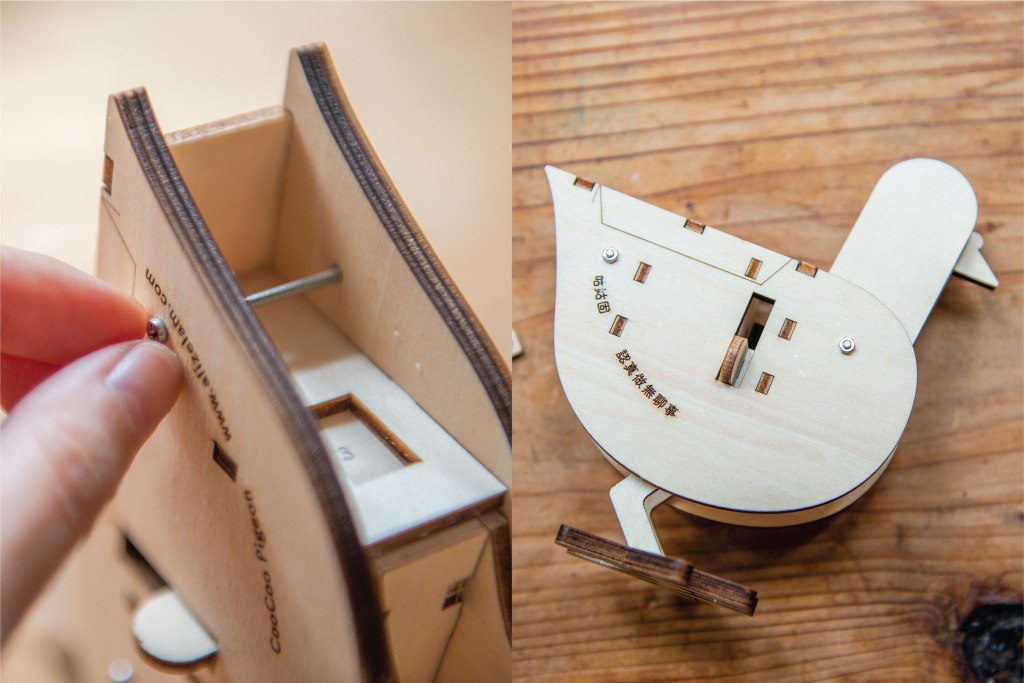

18/ 裝上螺絲,頭部位置稍微向下壓,對齊左右兩邊嘅窿,以便螺絲穿過。

19/ 另一邊扭實絲帽,可以用附上嘅小六角匙幫手。

20/ 前後嘅螺絲都裝好,完成圖如上。

21/ 反轉以上配件,背面無劃線嘅部份。

22/ 搽適量木工膠,痴上上圖底部 (記著係無劃線嗰邊)。
(有劃線嗰邊唔洗搽膠水,以便日後拆開螺絲維修;橫、直劃線可以用嚟對水平,同背脊嘅橫線平衡,方便對準要痴嘅位置)
尾部同樣做法。

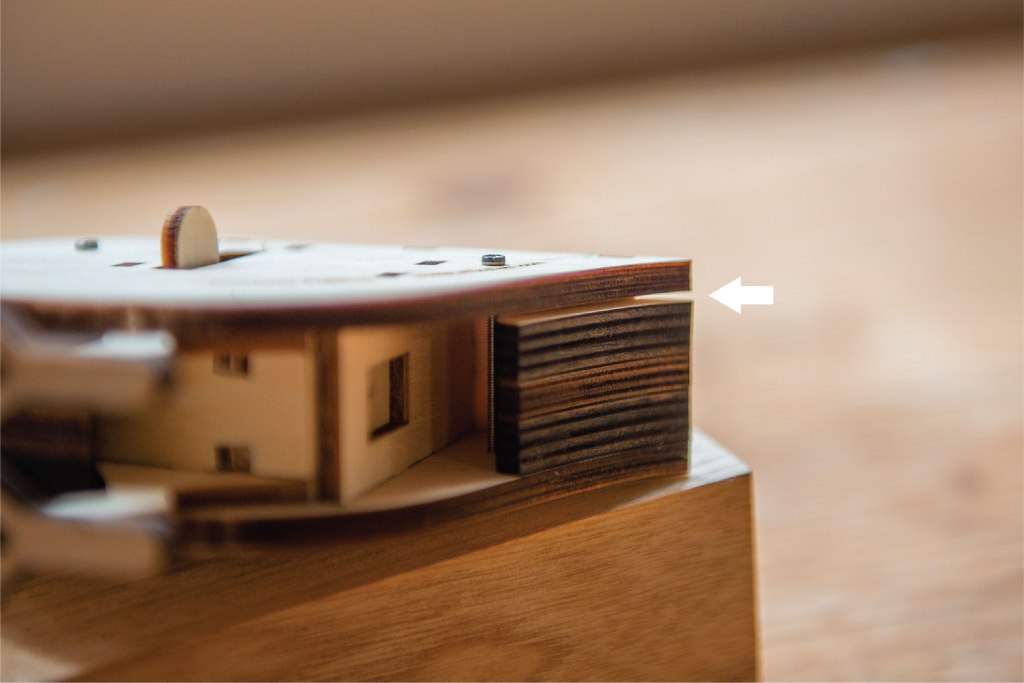

痴好之後,打側可能會見到一條gap,係正常嘅。

23/ 拎以上嘅配件出嚟。

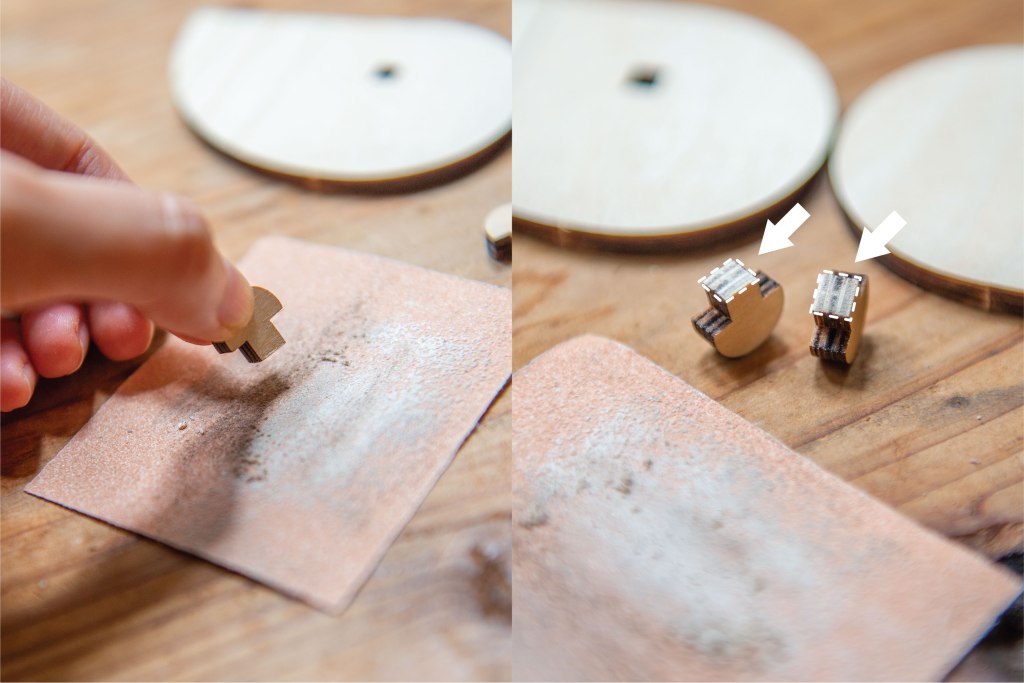

24/ 用砂紙打磨上圖白色框嘅位置,磨到見唔到黑邊。

25/ 反轉翅膀到無劃線嘅背面,裝上配件,再喺表面搽蠟。

26/ 上圖嘅位置同樣搽蠟。

27/ 喺翅膀背面,拍齊翼尖嘅位置貼上卡紙配件;之後再貼上鴿身有梯形框嘅位置。

28/ 兩邊用力壓實,完成!

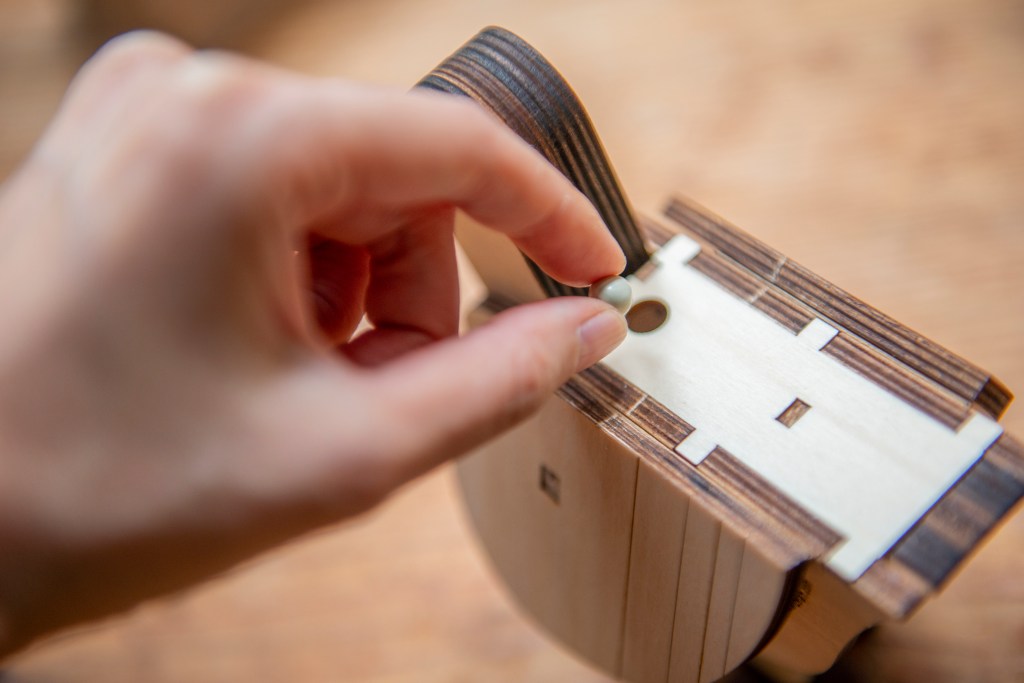

29/ 放入鴿糧,可以玩喇!

精華片段:

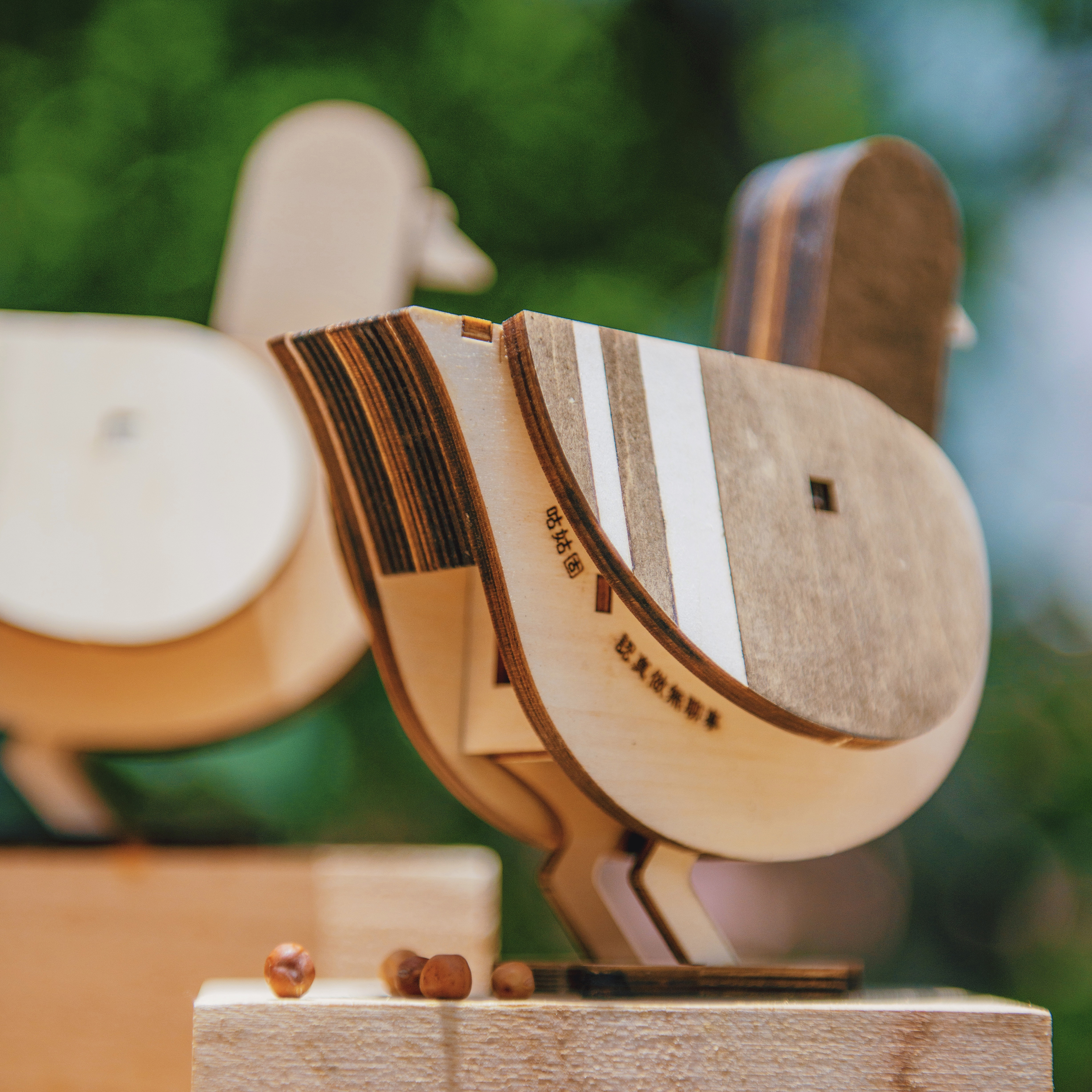

大家仲可以按喜好油顏色上咕姑固個身度~
以下我用左整深木色嘅醋黎做顏料~
