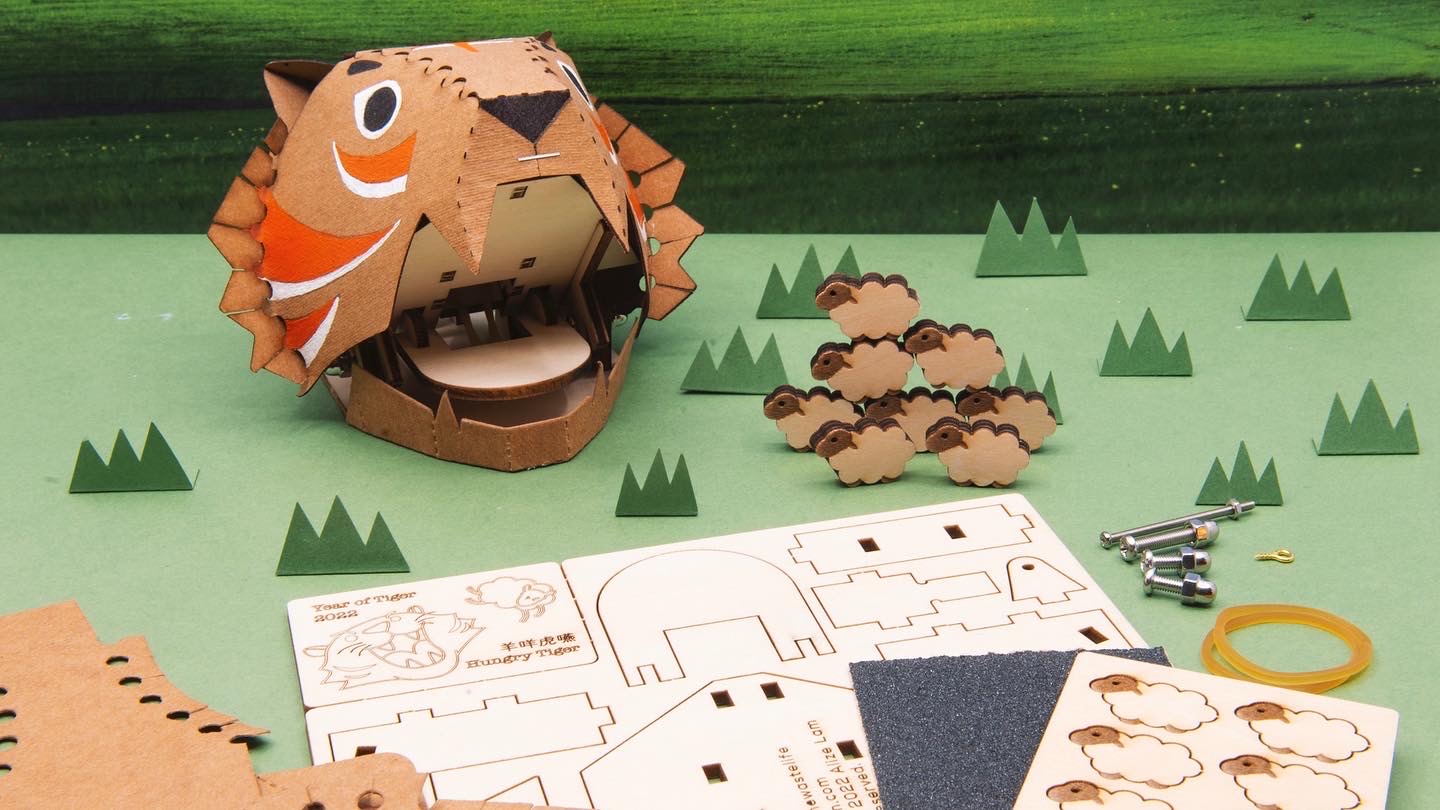

Hungry Tiger 羊咩虎嚥

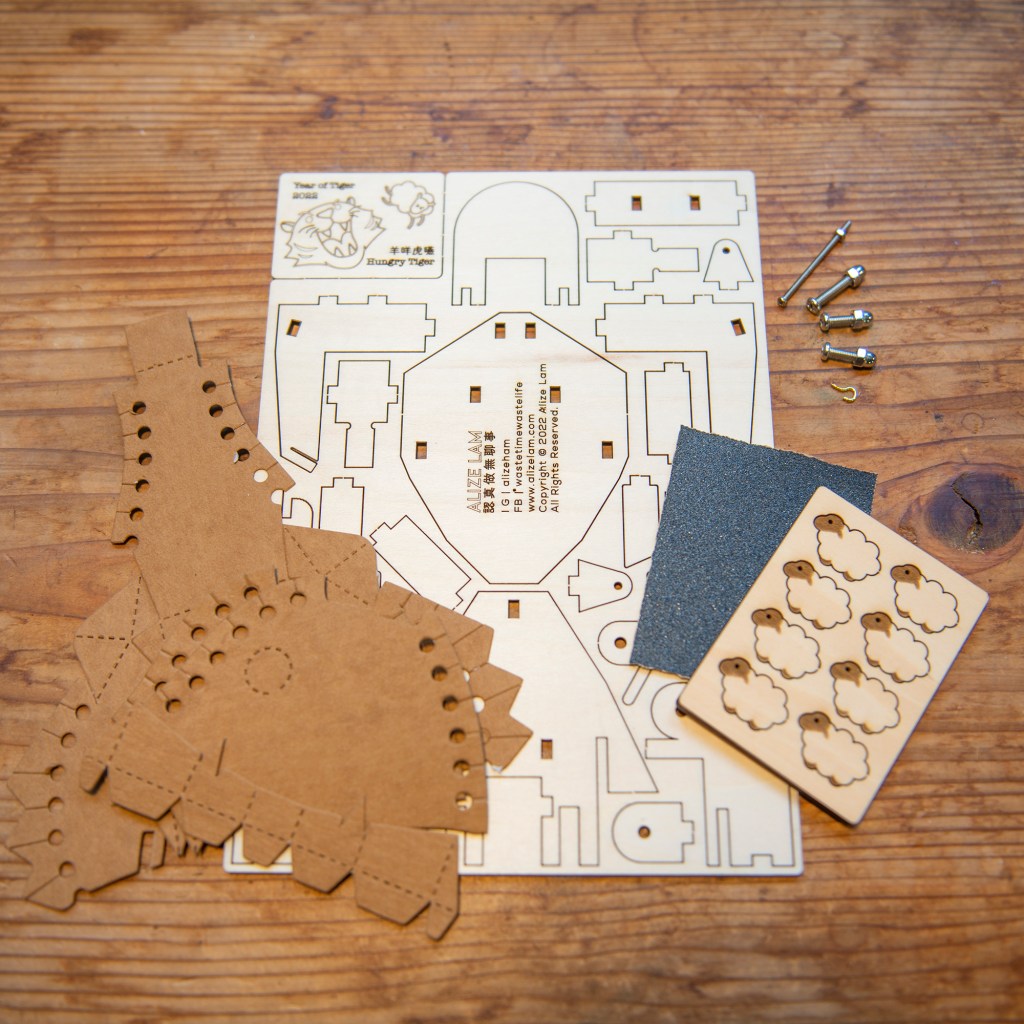

DIY Kit 包括:
1/ 木板 x2
2/ 水洗牛皮紙 x4
3/ 螺絲 x4組
4/ 小勾螺絲 x1
5/ 砂紙 x1
6/ 橡根 x1

工具:
1/ 木工膠水 / 白膠漿
2/ 釘書機
3/ 顏料- Acrylic/ 廣告彩/ Marker…etc (optional)

1/ 將木板上的零件取出,以砂紙打磨水口位。

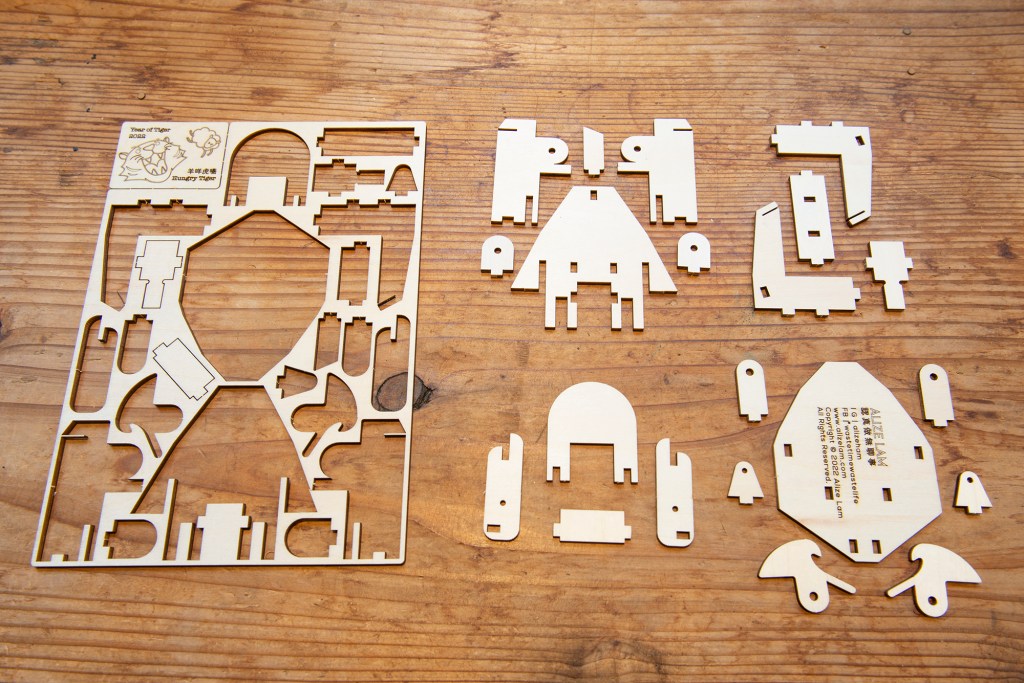

2/ 零件如上圖分組,圖左有兩塊後備零件。

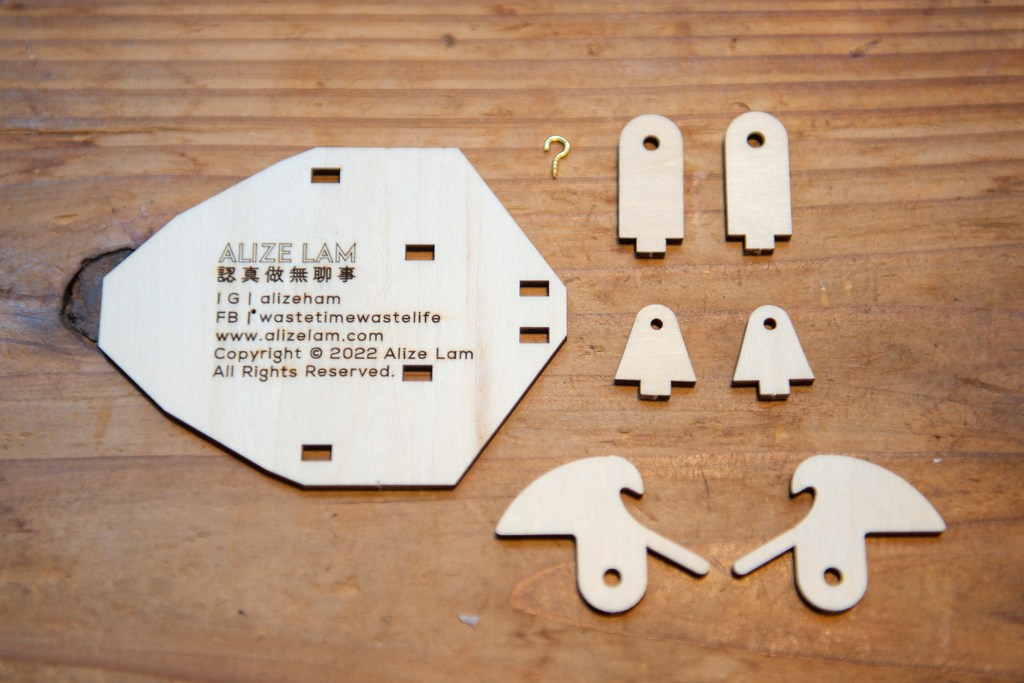

3/ 底盤部份:取出以上零件。

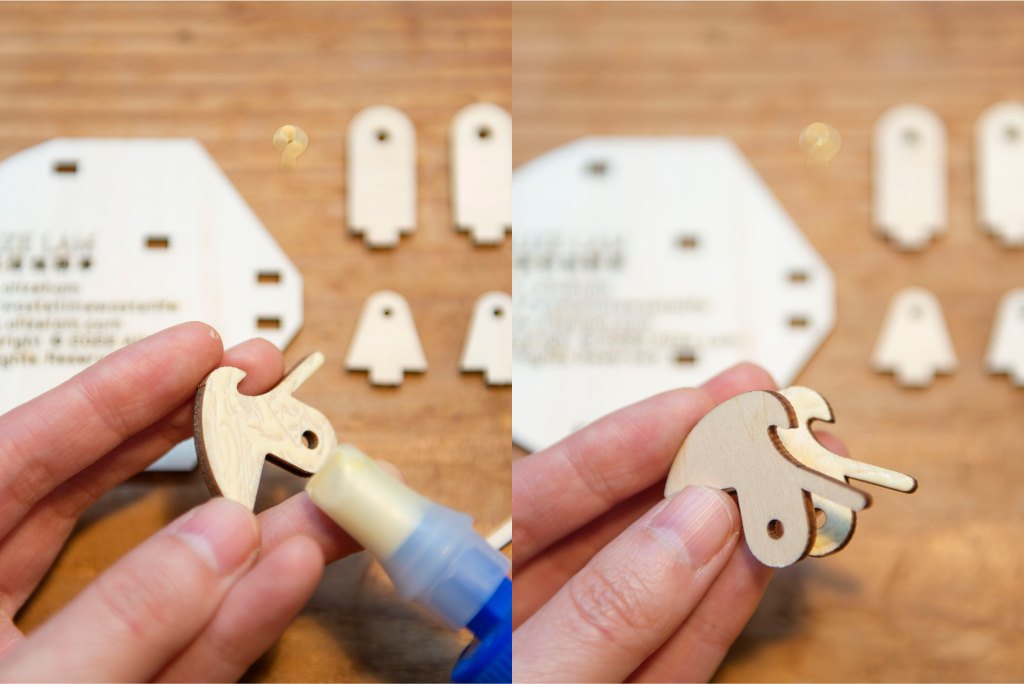

4/ 以膠水 (木工膠水/白膠漿) 將上圖兩起塊零件黏在一起。

5/ 如上圖,放在一邊待乾。

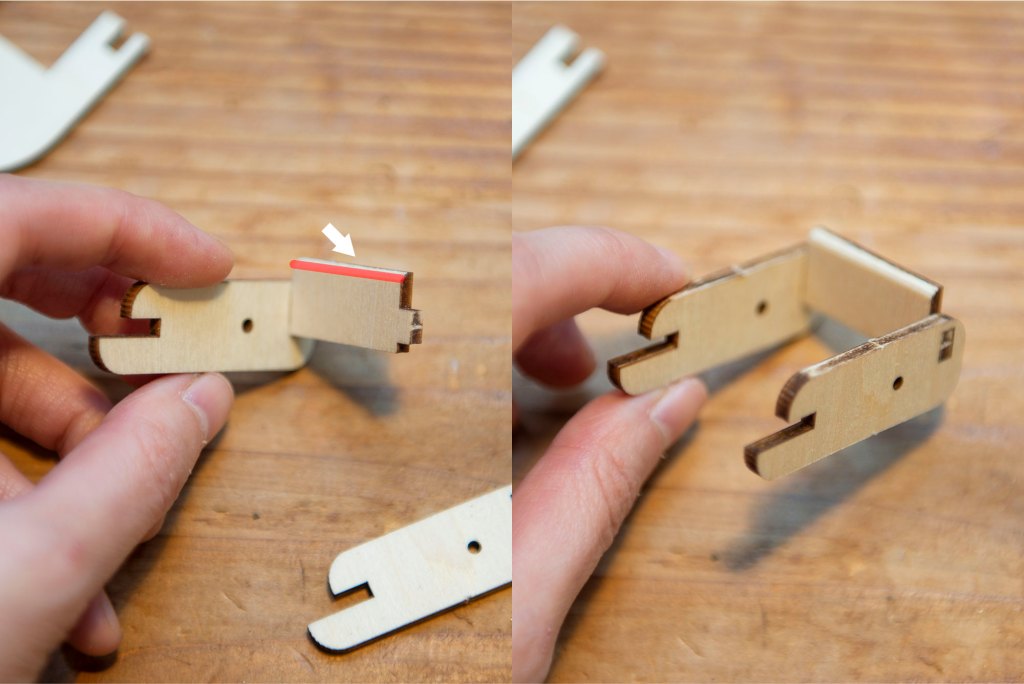

6/ 如上圖組裝兩塊零件。

7/ 如上圖組裝餘下的兩塊零件。

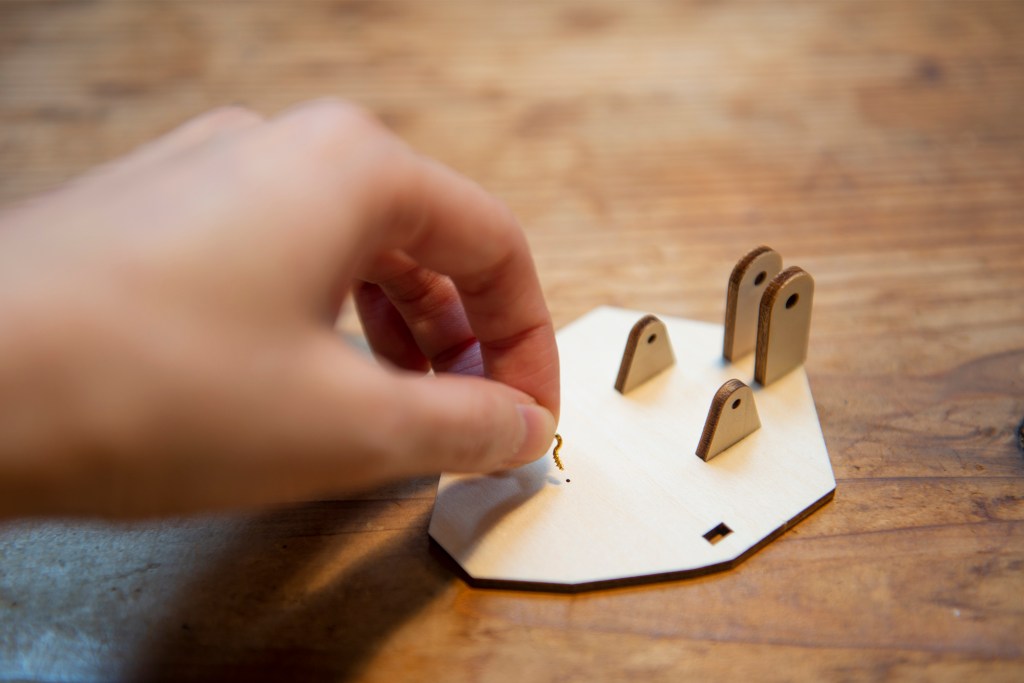

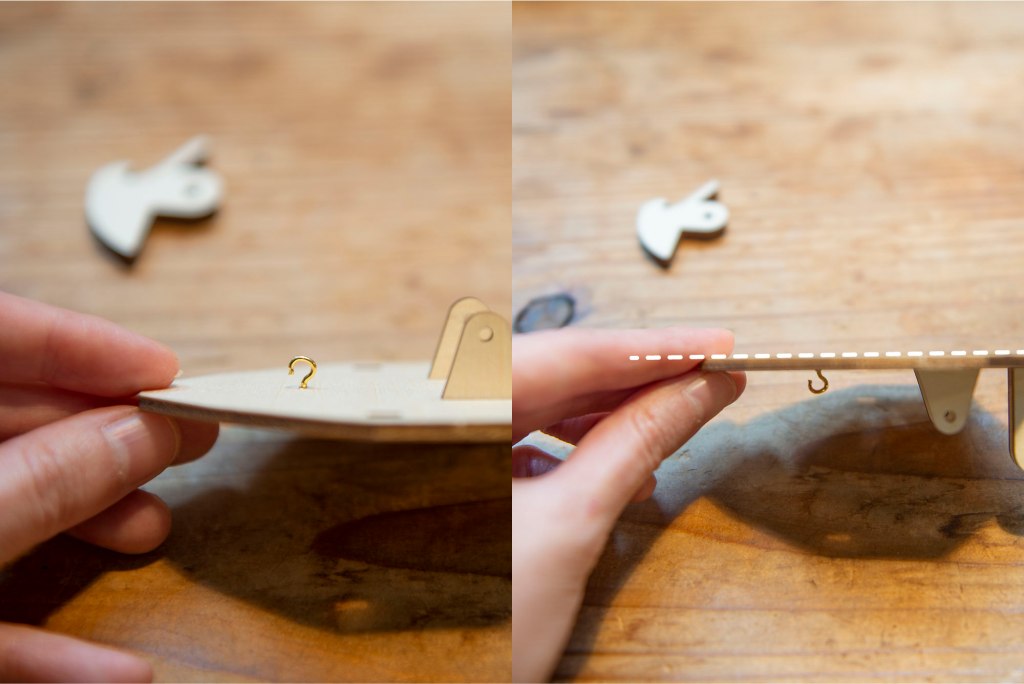

8/ 在前方的小孔上,慢慢扭上小勾形螺絲。

9/ 勾形的開回方面如上圖,注意螺絲尾不要穿越過木板的底部。

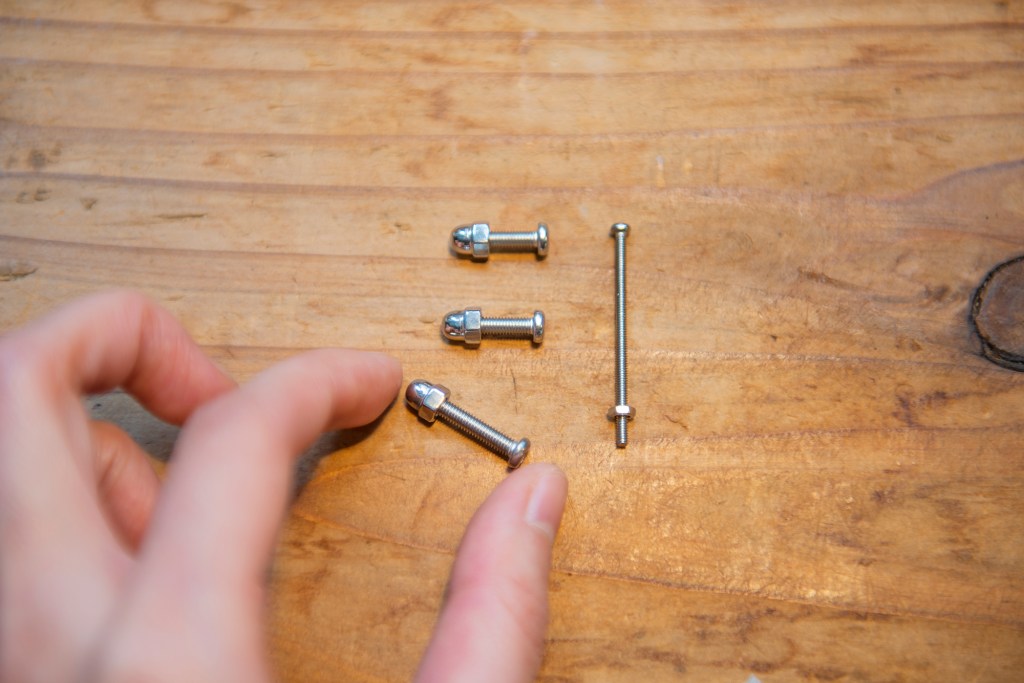

10/ 取出上圖較長的這組螺絲。

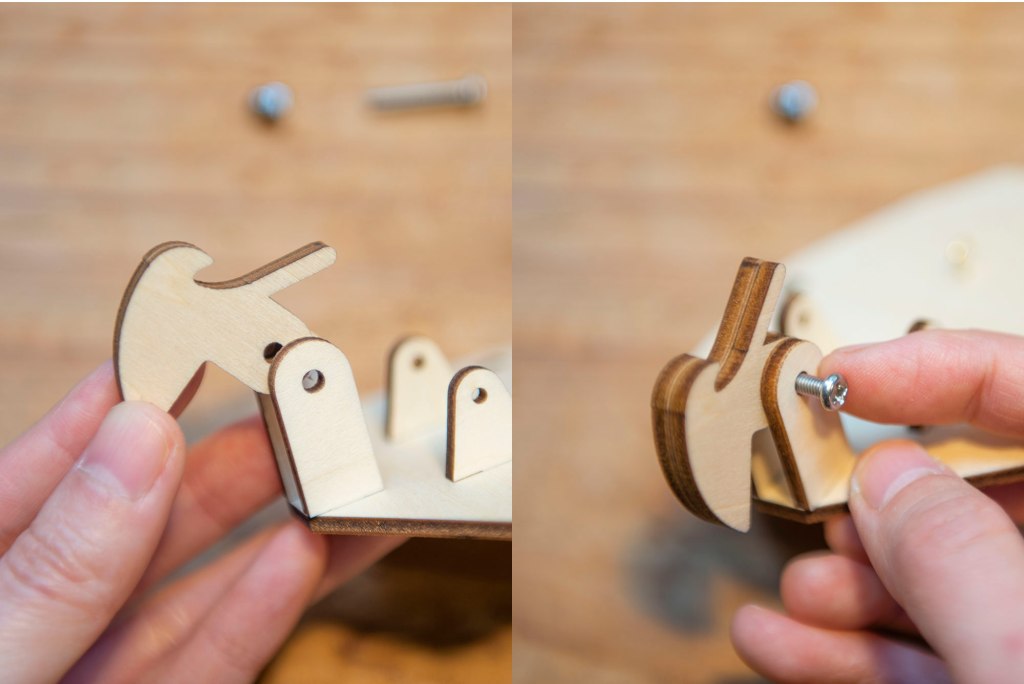

11/ 取出已乾透的左圖零件,以螺絲組裝。

12/ 扭實螺絲帽,扭實後會出現圖右的空隙,是正常的。

13/ 取出以上水洗牛皮紙片,以及膠水。

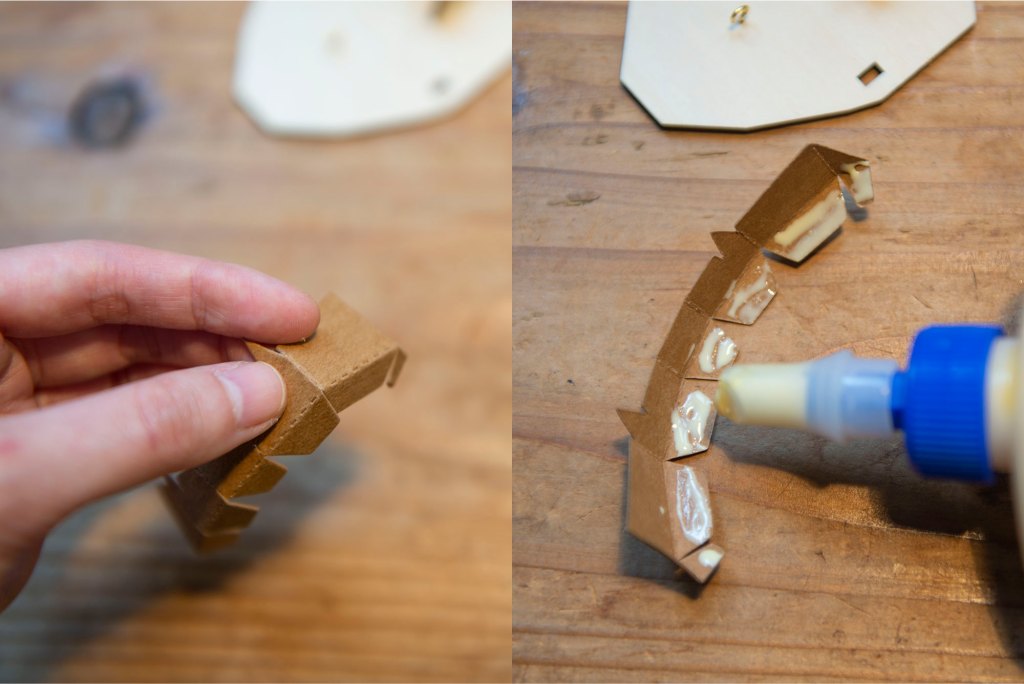

14/ 沿虛線屈摺,如圖右,在圖示的位置塗上膠水。

15/ 黏上底盤的底部,對齊位置後反轉壓實,確定不會移位後,放一邊待乾。

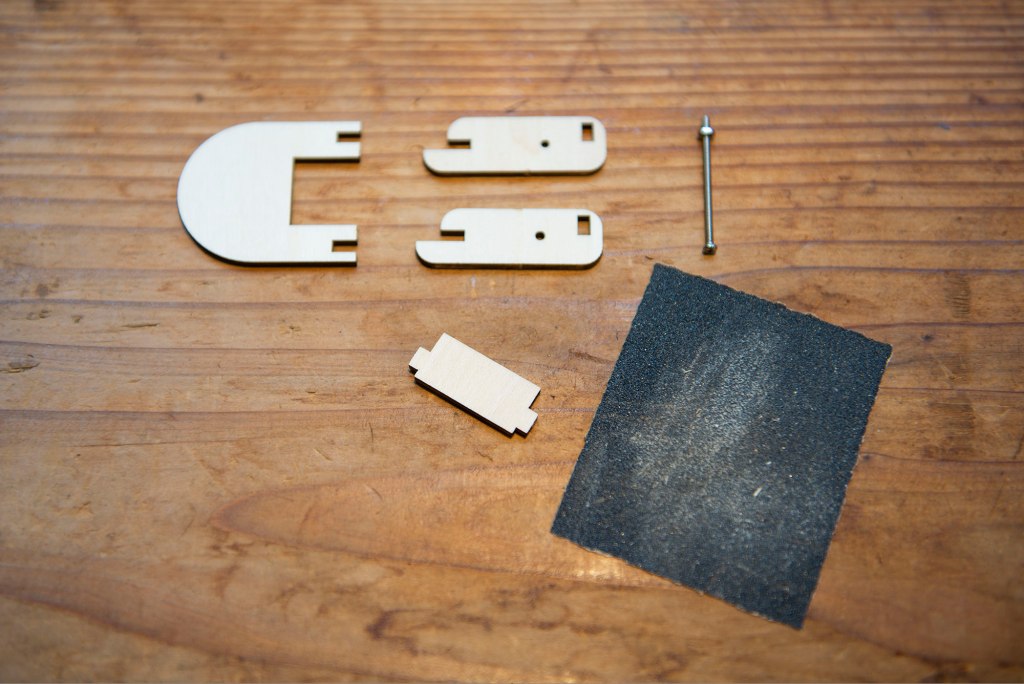

16/ 後腦部份:取出以上零件。

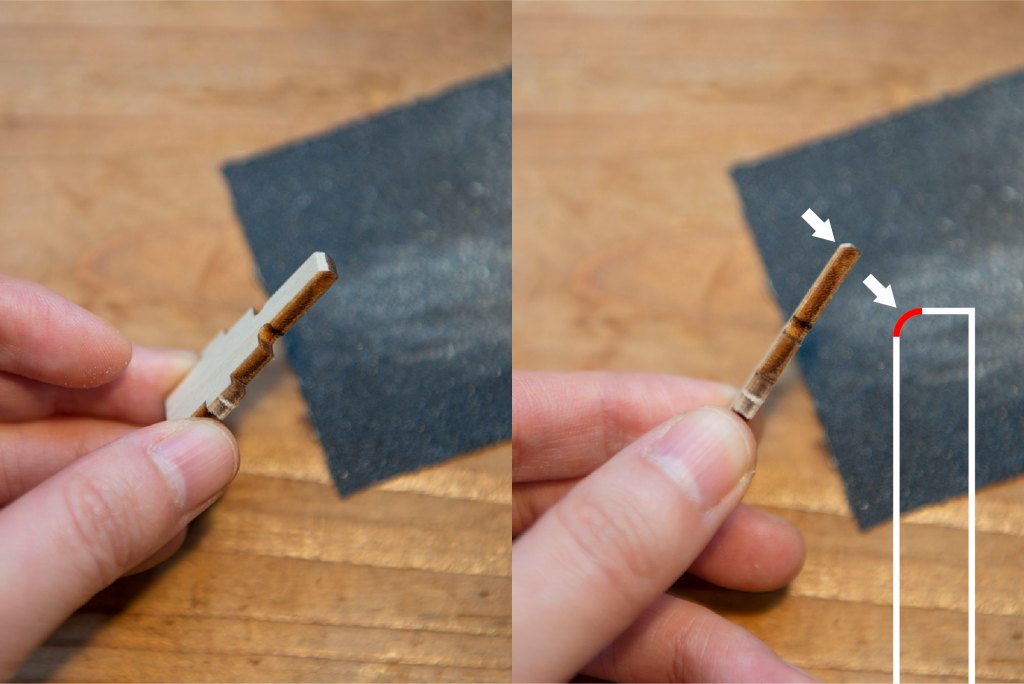

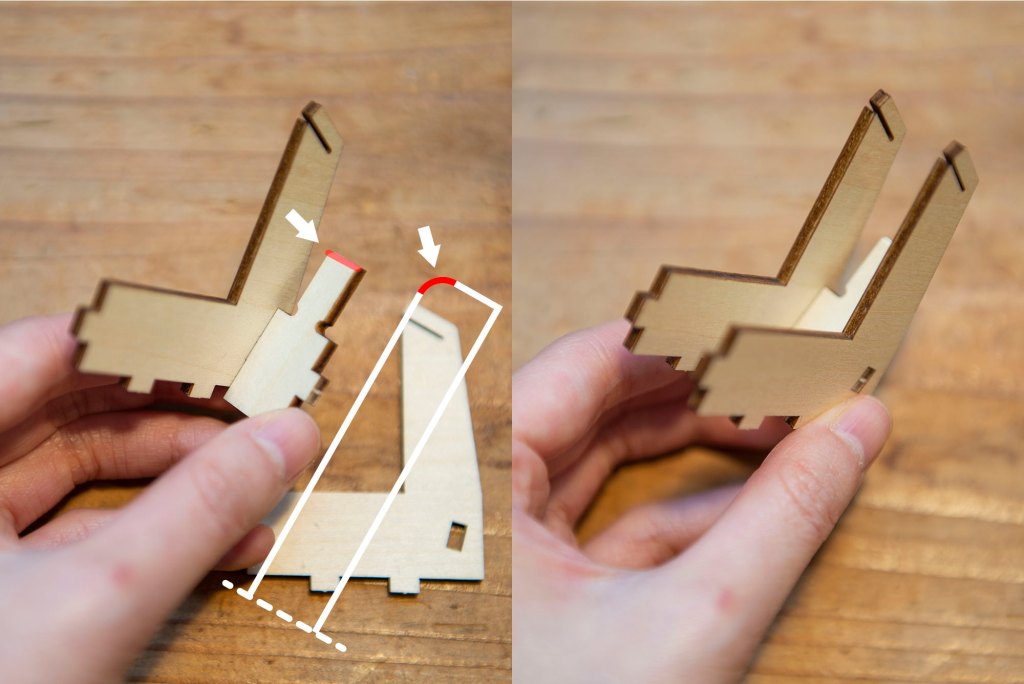

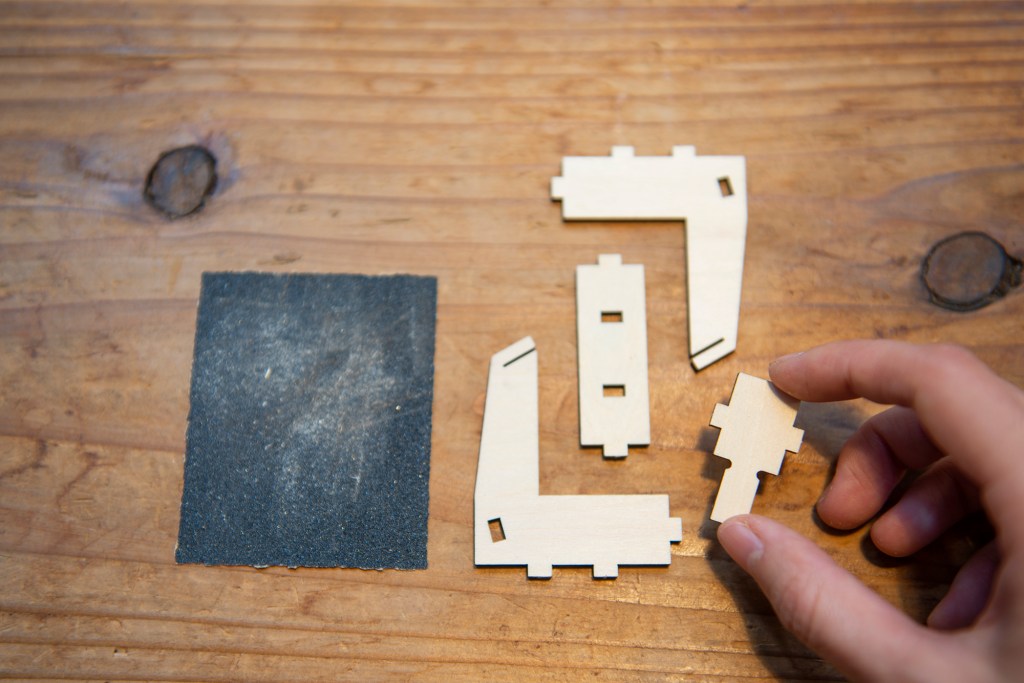

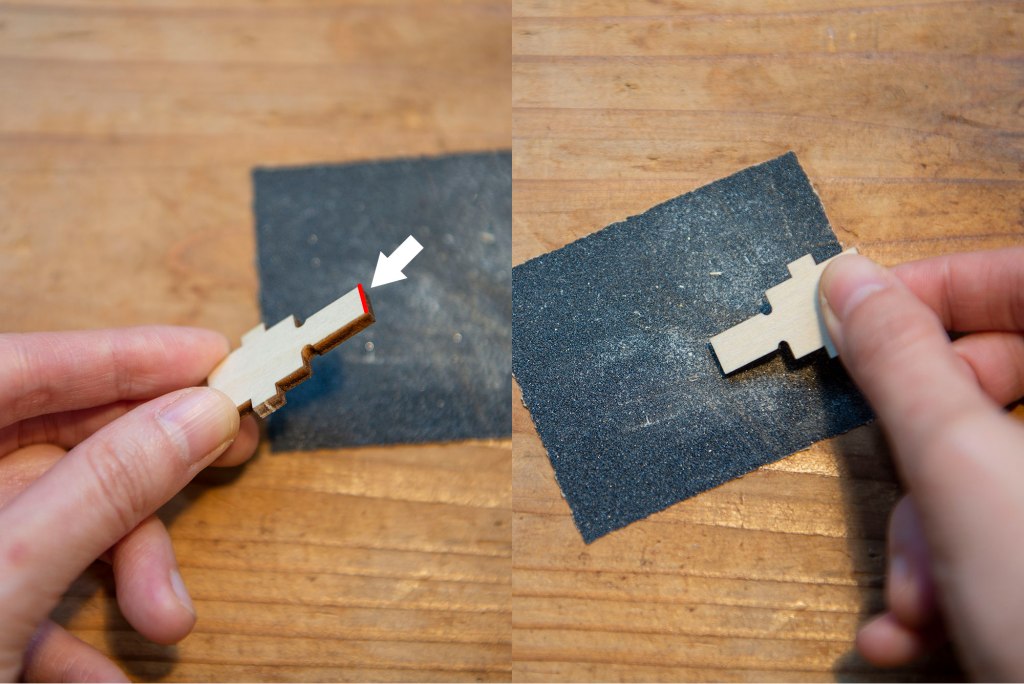

17/ 輕輕打磨圖左紅線部份至圓角,不要過度打磨。

18/ 打磨正如上圖示的狀態就可以了,磨得太圓的話,稍後的機關會太鬆而出現問題。

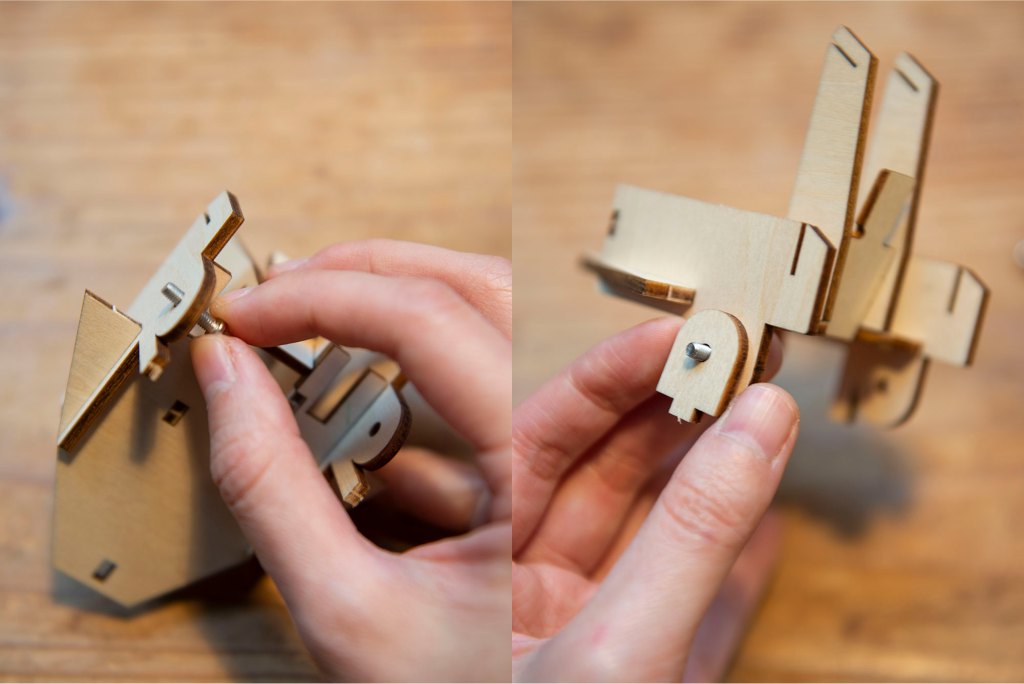

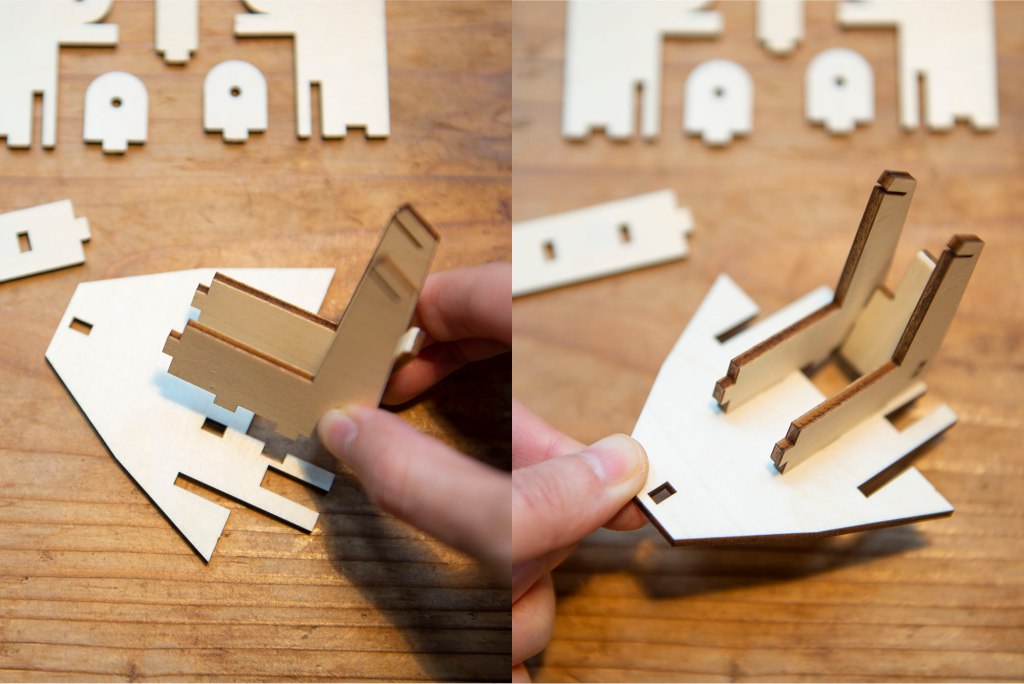

19/ 如上圖組裝,注意剛剛已打磨的紅線部份是要如圖向前的,不要調轉。

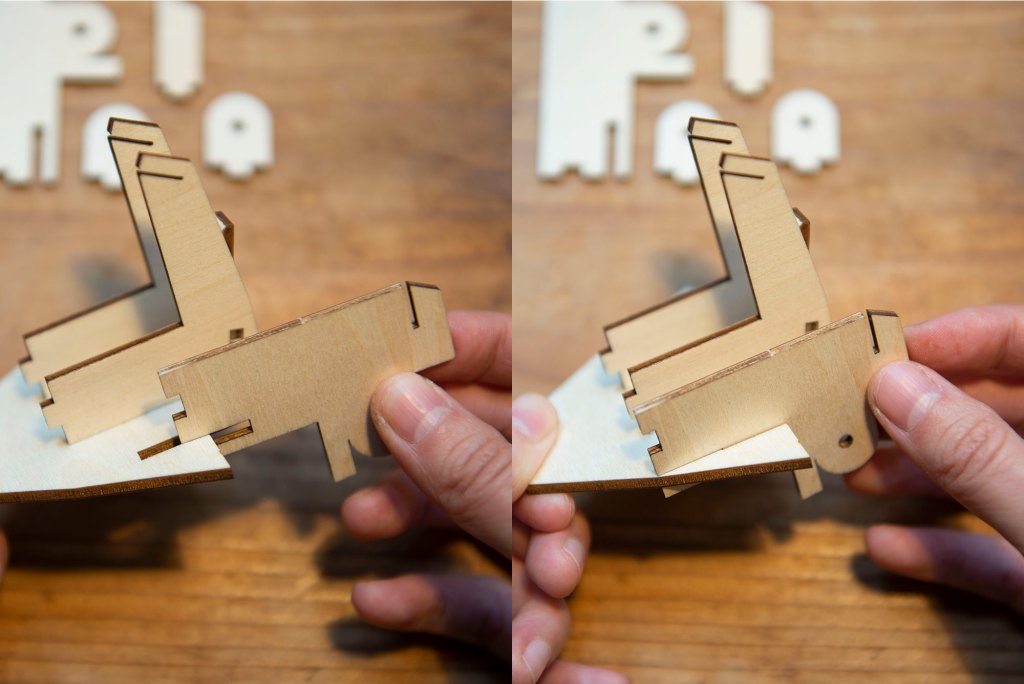

20/ 如上圖組裝。

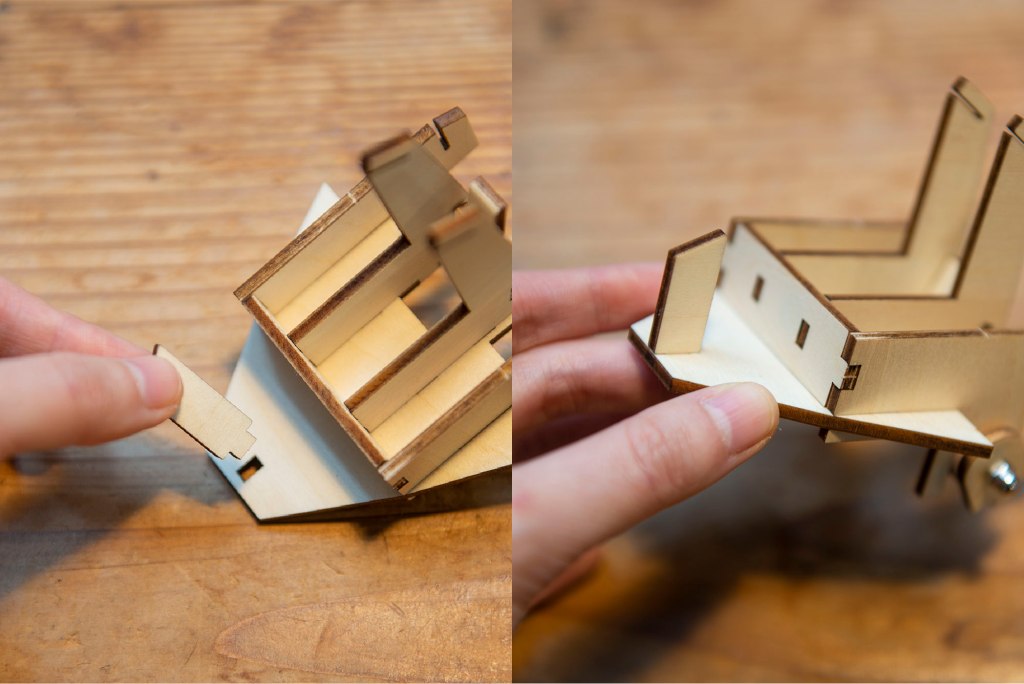

21/ 在兩邊的位置卡上上圖的零件。

22/ 在最前方,組裝上長形零件。

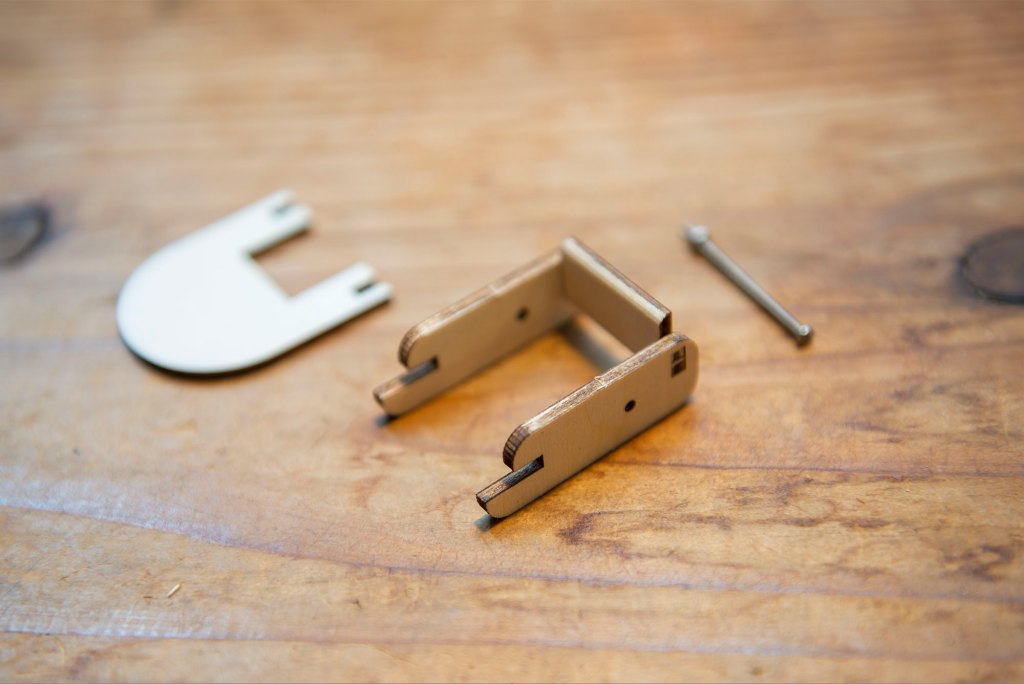

23/ 完全圖如上。

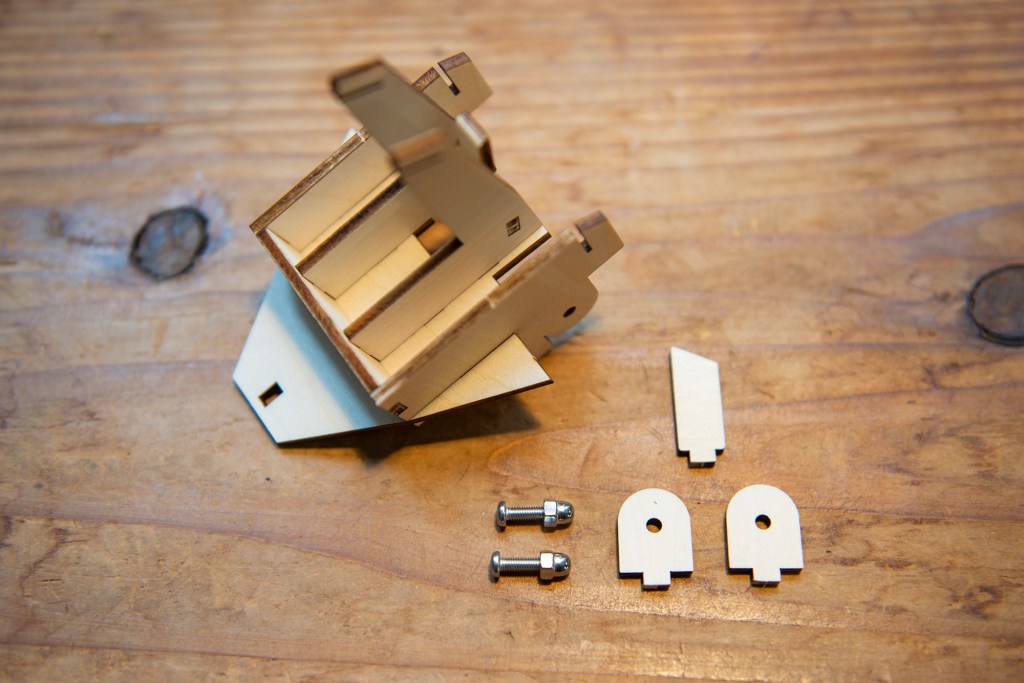

24/ 取出以上零件。

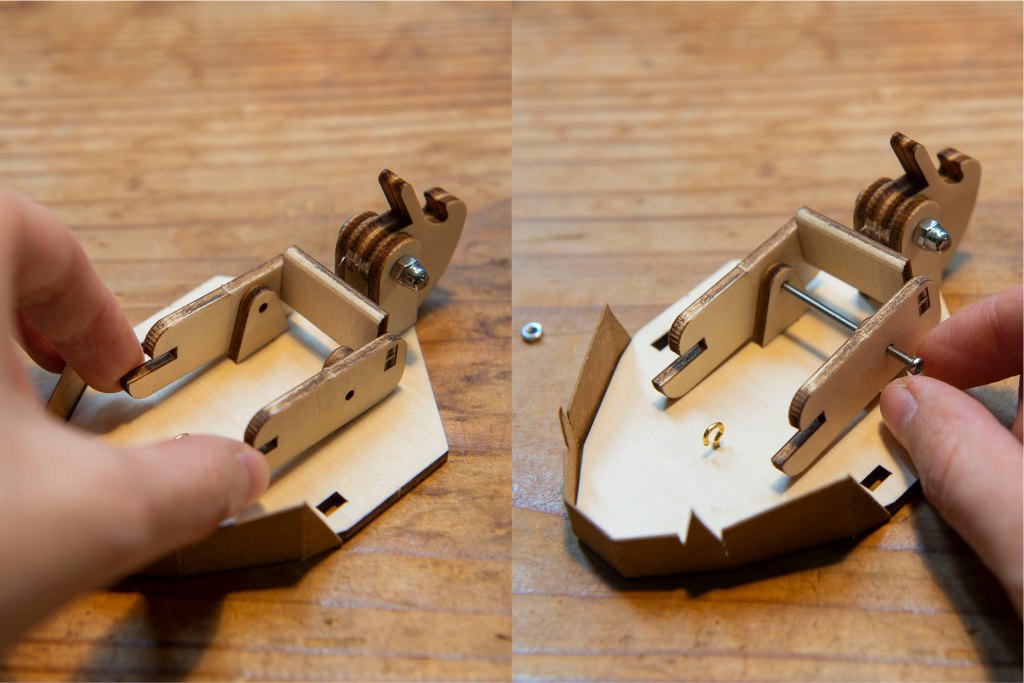

25/ 如上圖穿上螺絲和零件。

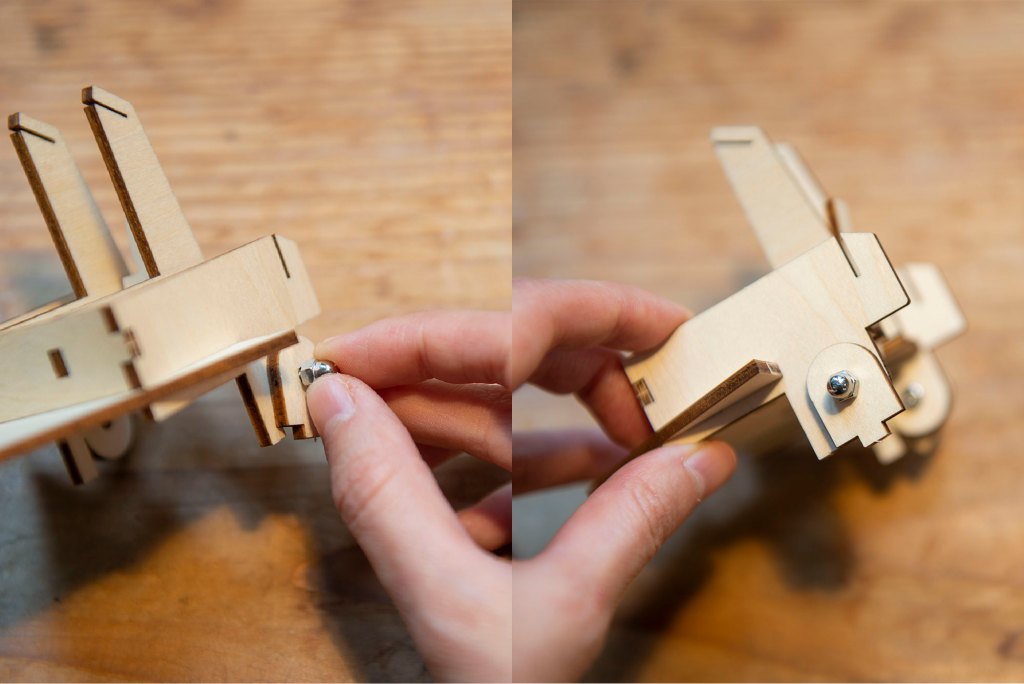

26/ 扭實螺絲帽。

27/ 兩邊同樣做法。

28/ 在前方組裝上零件。

29/ 老虎的舌頭部份:取出上圖的零件。

30/ 打磨上圖剪嘴的位置至圓角,這部份可以比之前打磨的部份更團。

31/ 如上圖組裝,留意打磨了圓邊的方向。

32/ 完成圖如上。

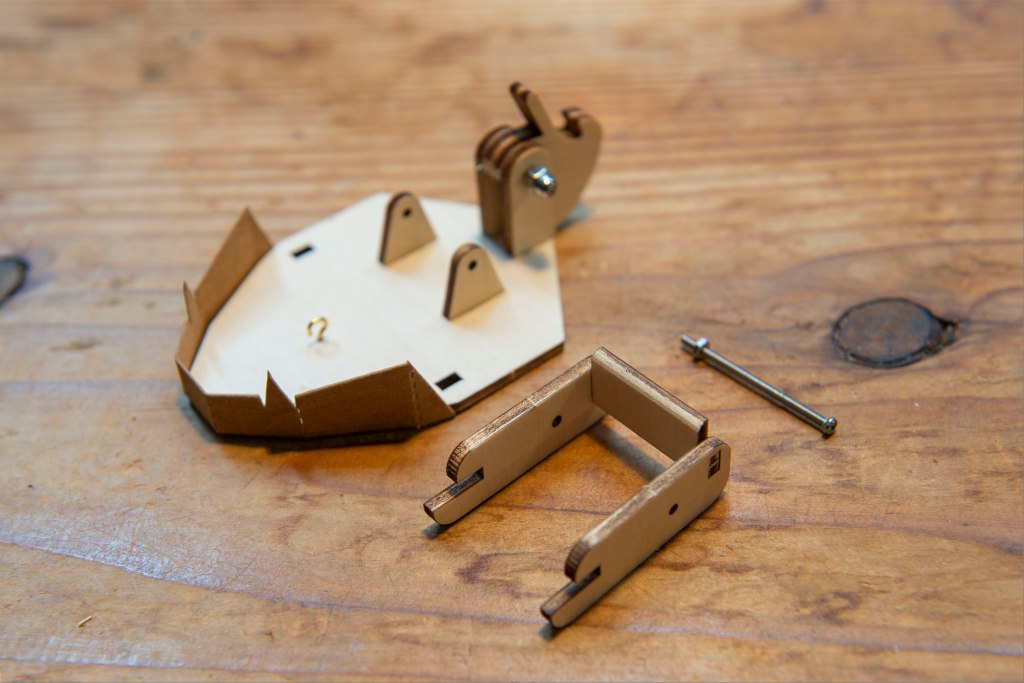

33/ 取出底盤、舌頭零件和螺絲。

35/ 如上圖裝上螺絲。

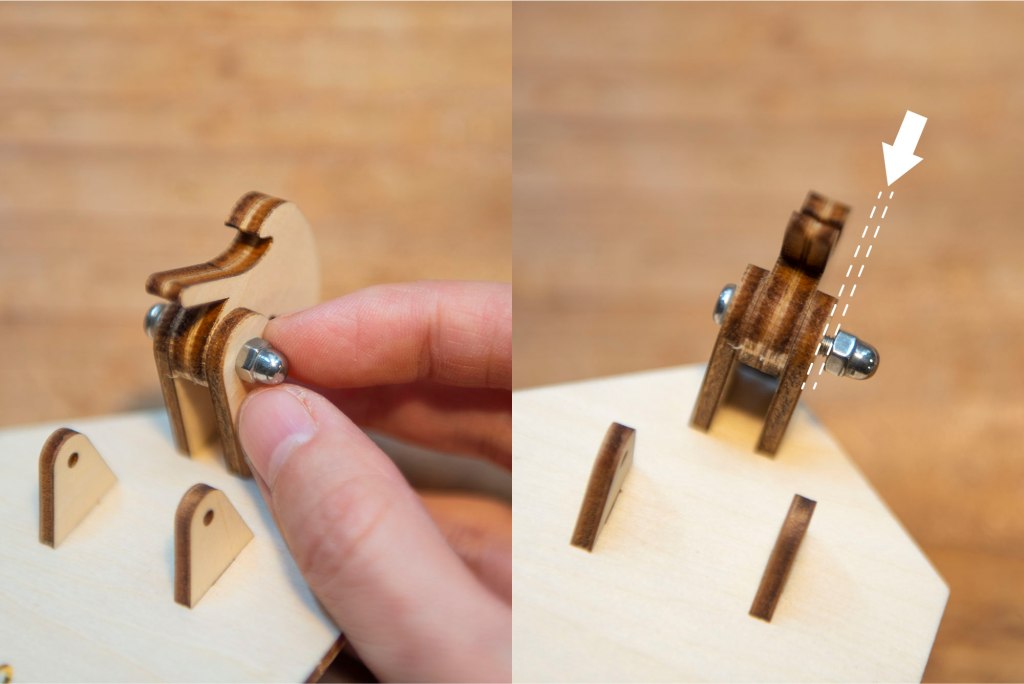

36/ 扭上螺絲帽,注意不要扭到最緊,測試一下這部份是否能上下鬆動地活動。

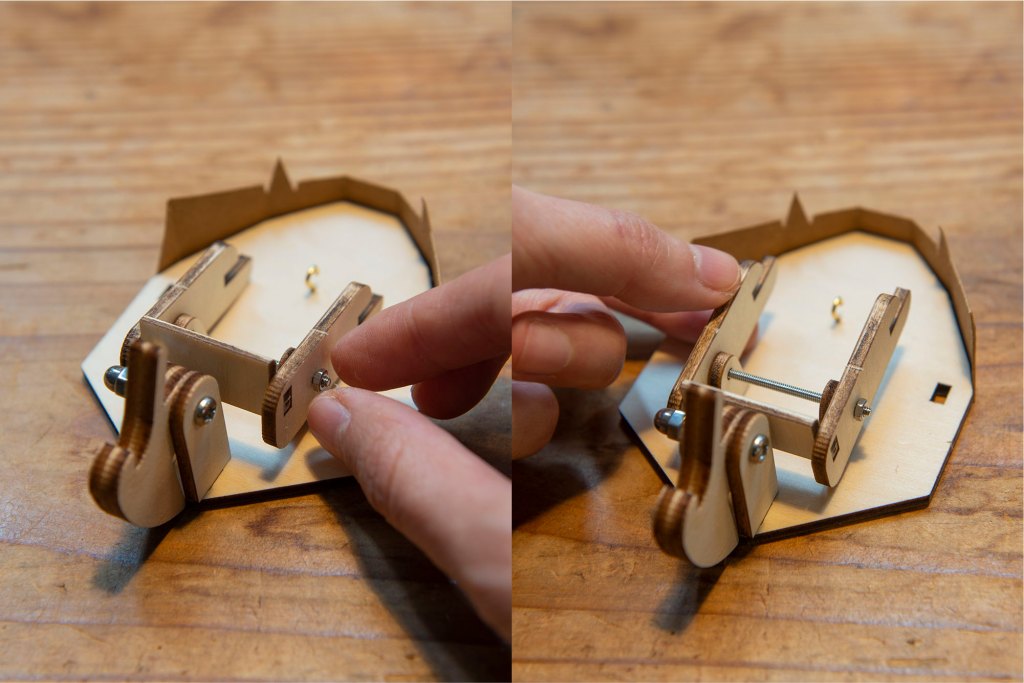

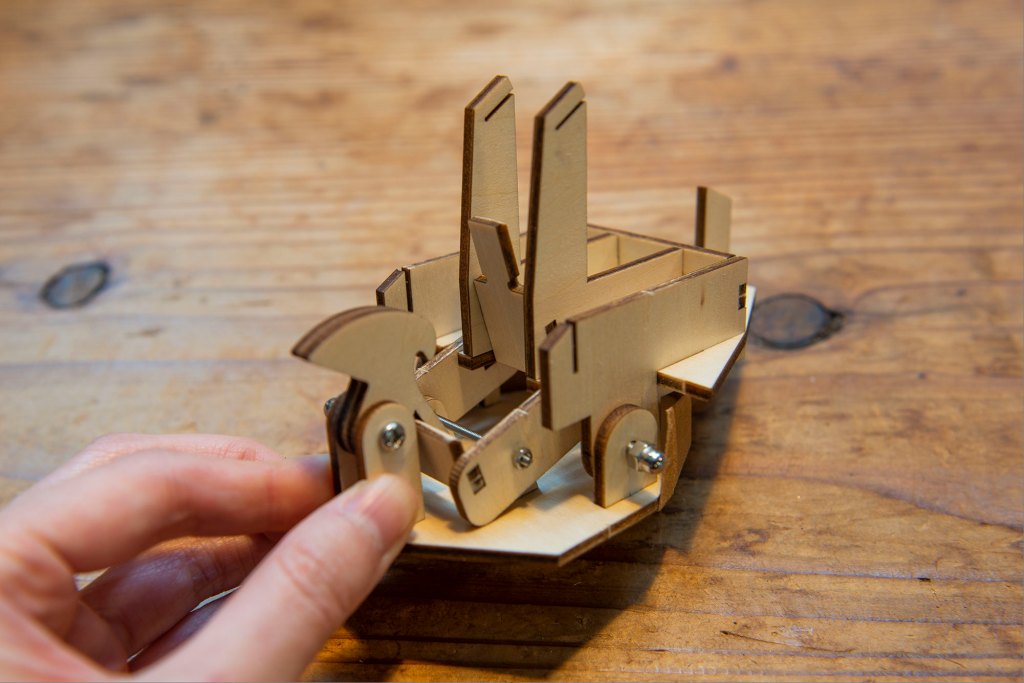

37/ 如圖左,裝上已完全的後腦零件。

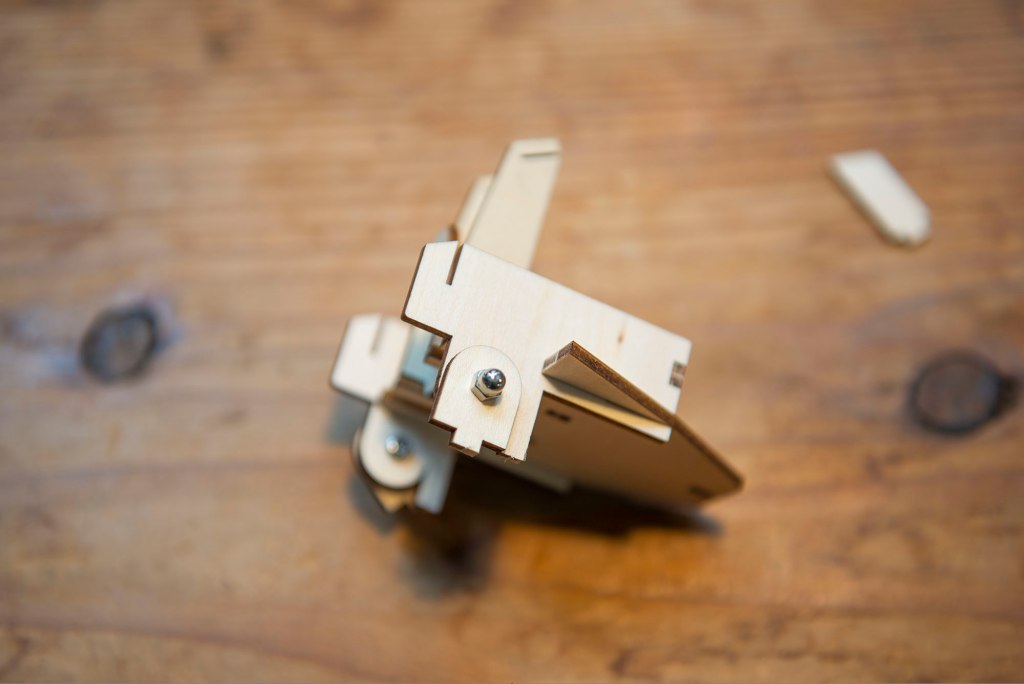

38/ 完成圖如上。

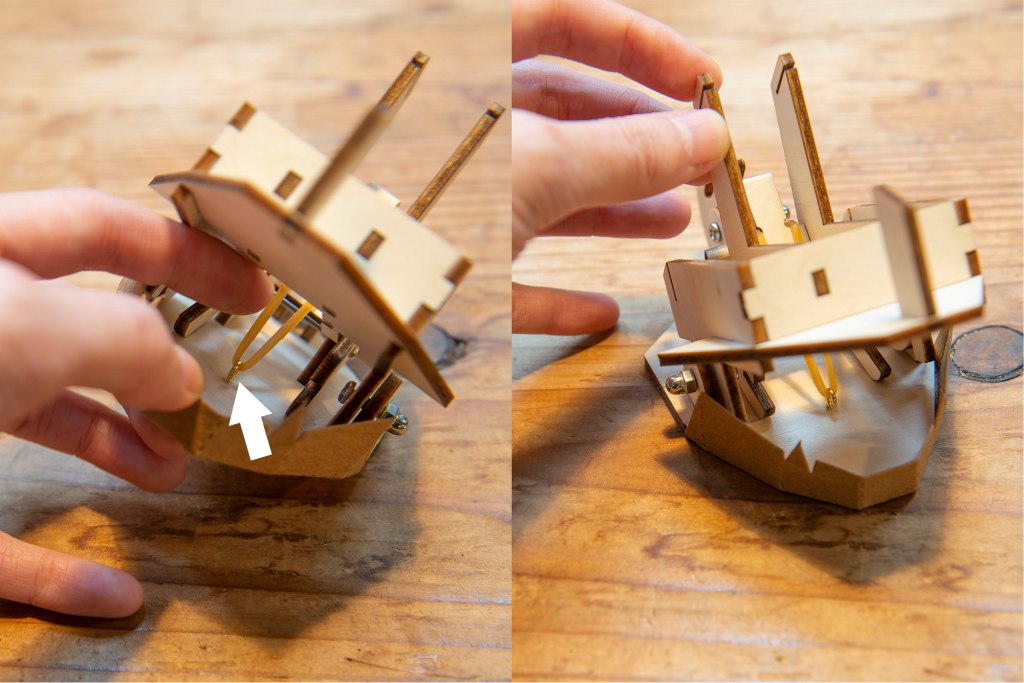

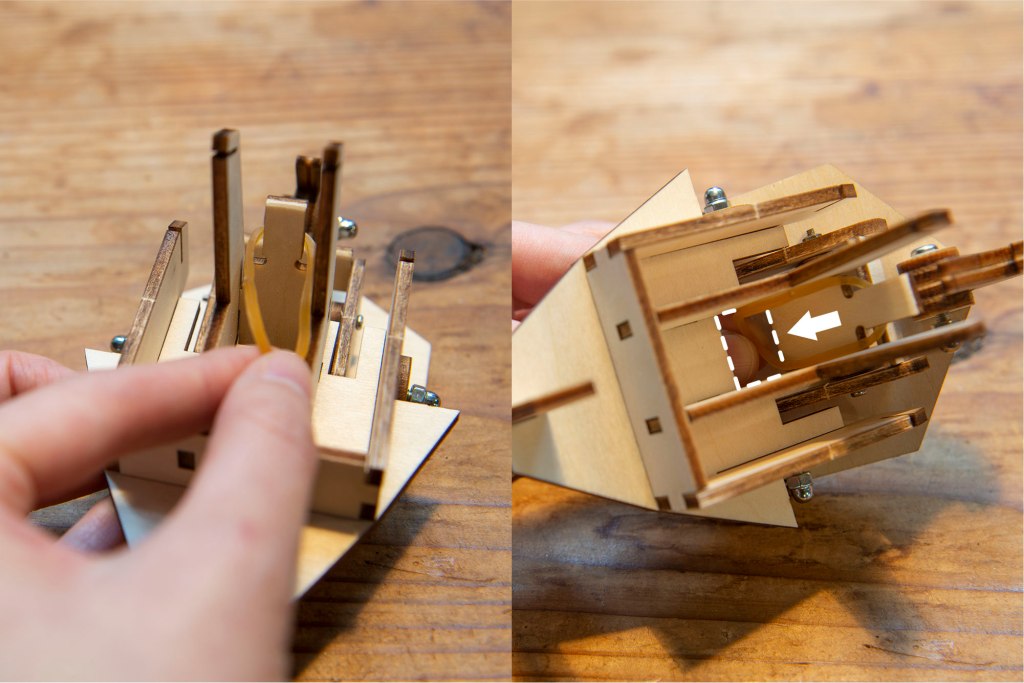

39/ 在圖左位置套上橡根,穿過圖右的虛線位置。

40/ 把橡根取上底盤的勾上。

41/ 組裝上舌頭的前部份,卡實,如果覺得有機會鬆脫,可以在接觸面加一點點膠水。

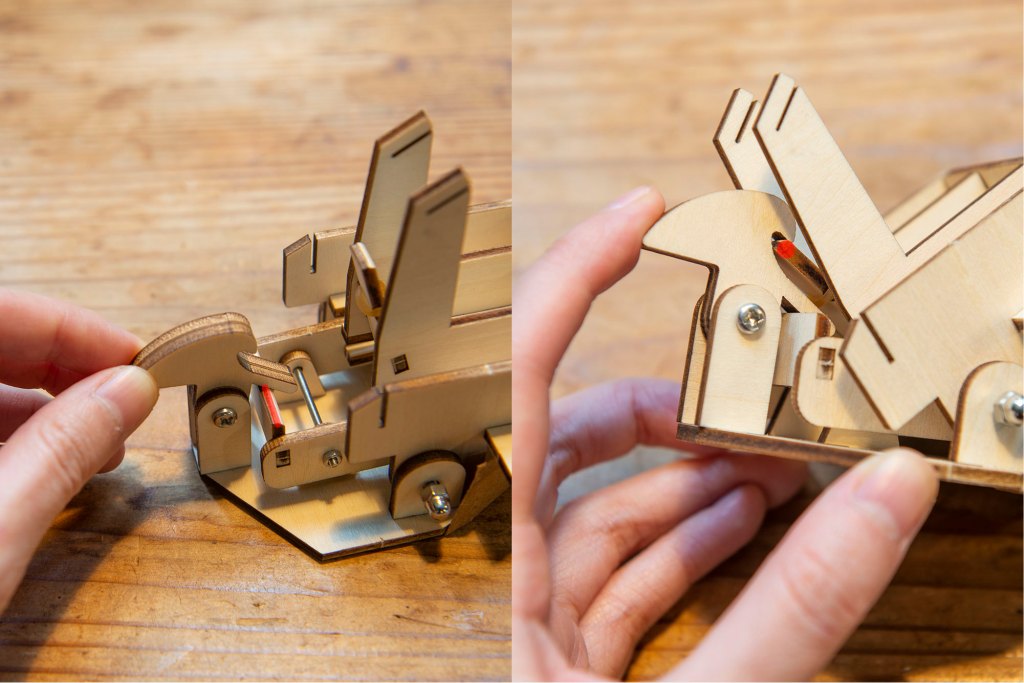

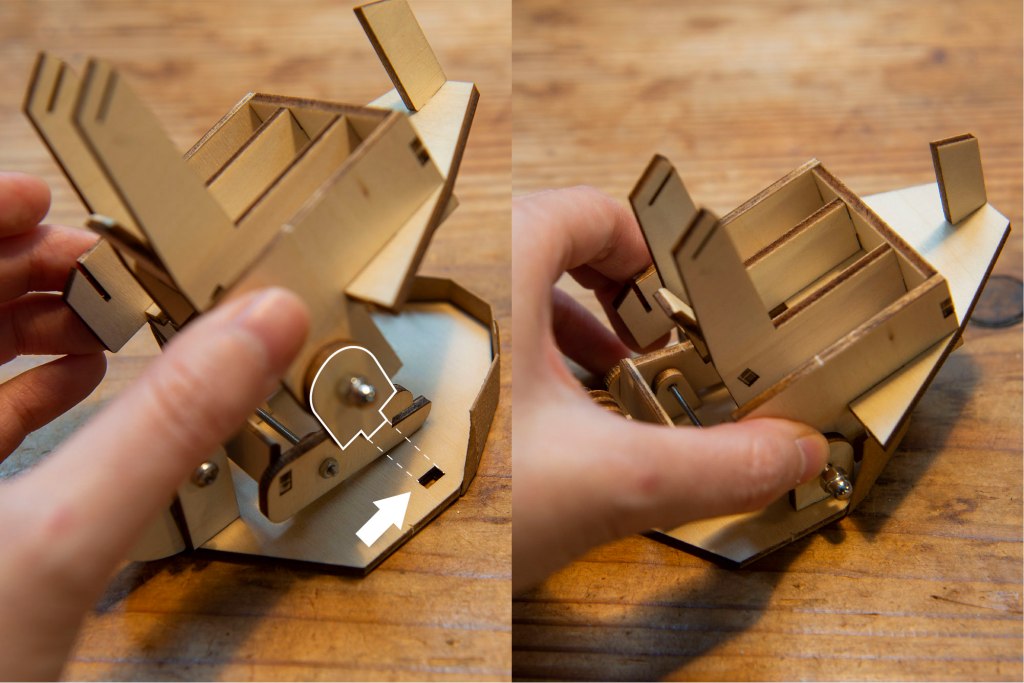

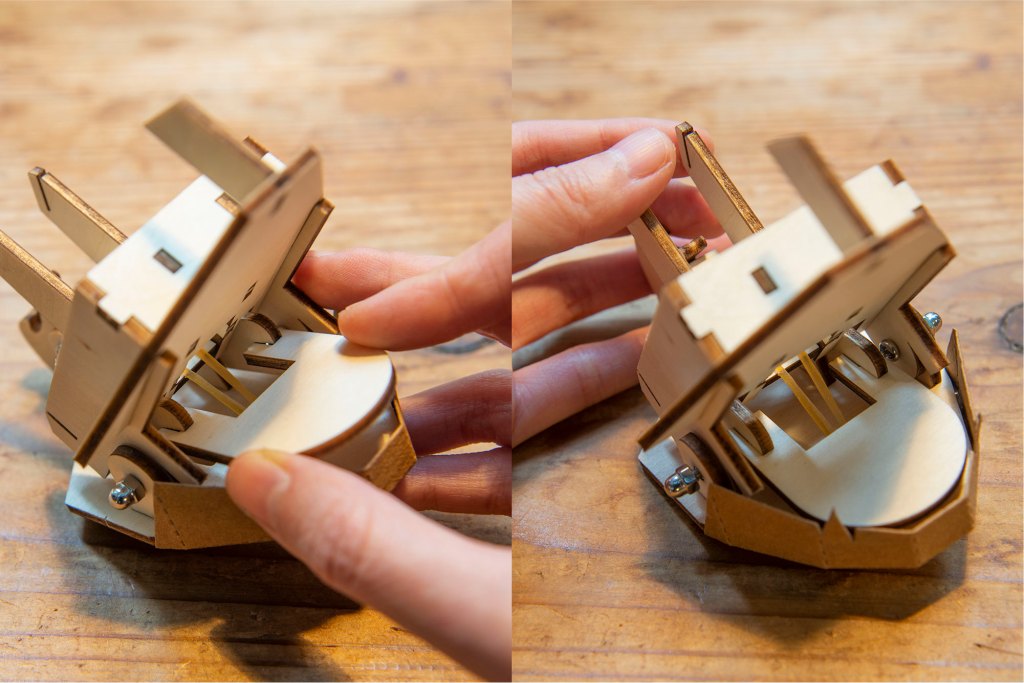

42/ 此時可測試機關能否正常運作:先如圖左卡住舌頭零件,再如圖右扣住後腦位置,在平面上會較易操作。

43/ 這時只是碰到舌頭部份,機關便會合上。
*橡根的長度是虎口鬆緊的關鍵,Kit set 附上的1″橡根是我測試後覺得最適合的長度,較容易能”吃到羊”,如果大家想增添難度,可以試試縮短橡根的長度。

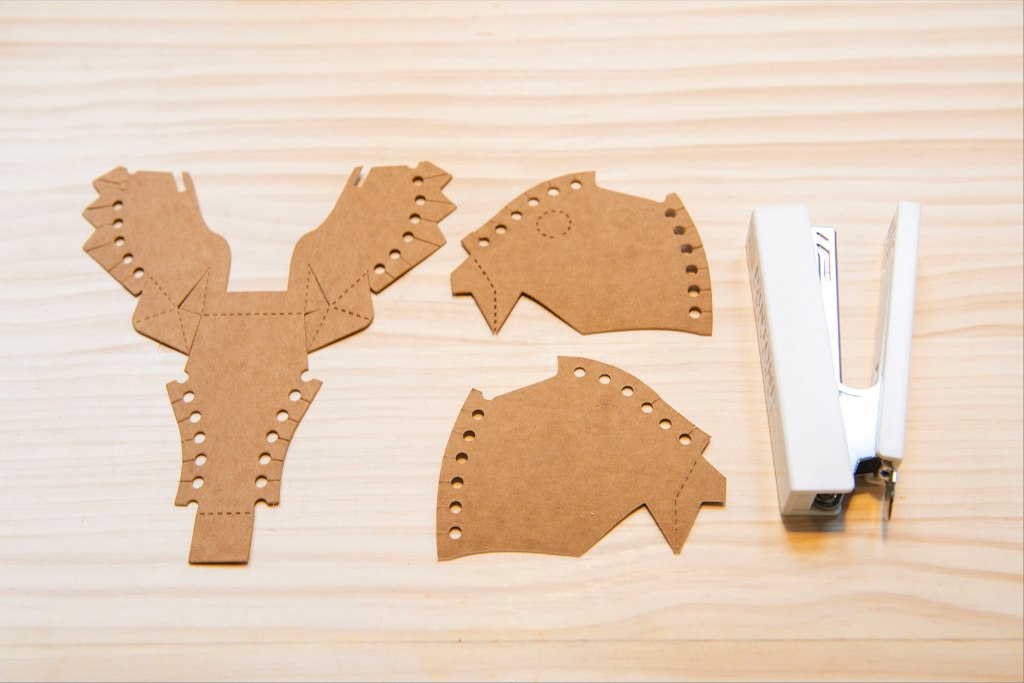

44/ 取出以上零件和工具。

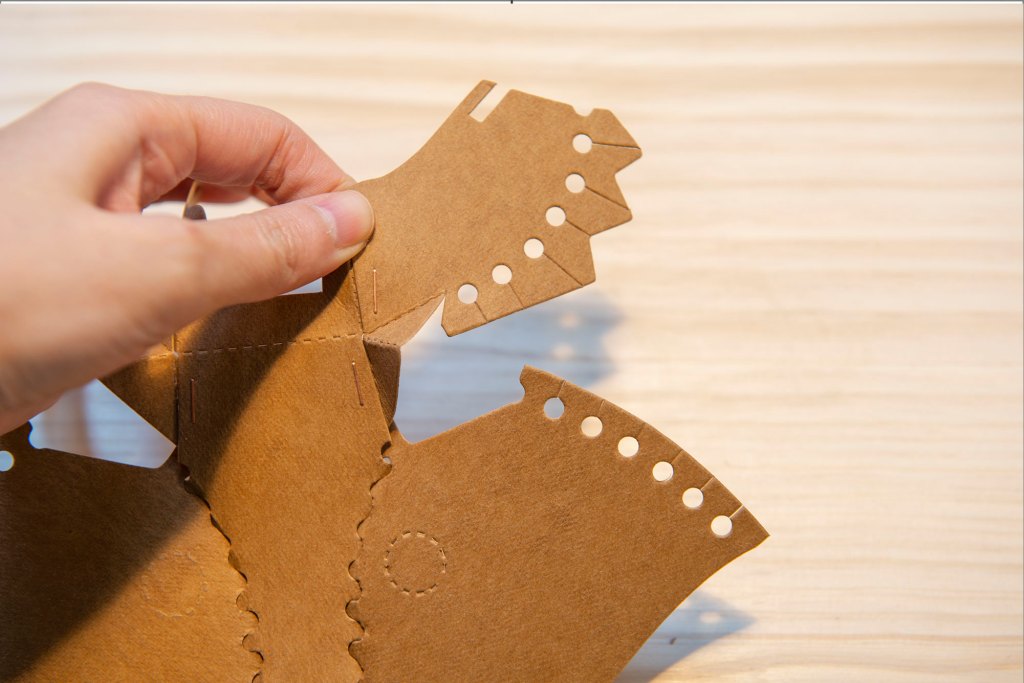

45/ 如上圖摺疊。

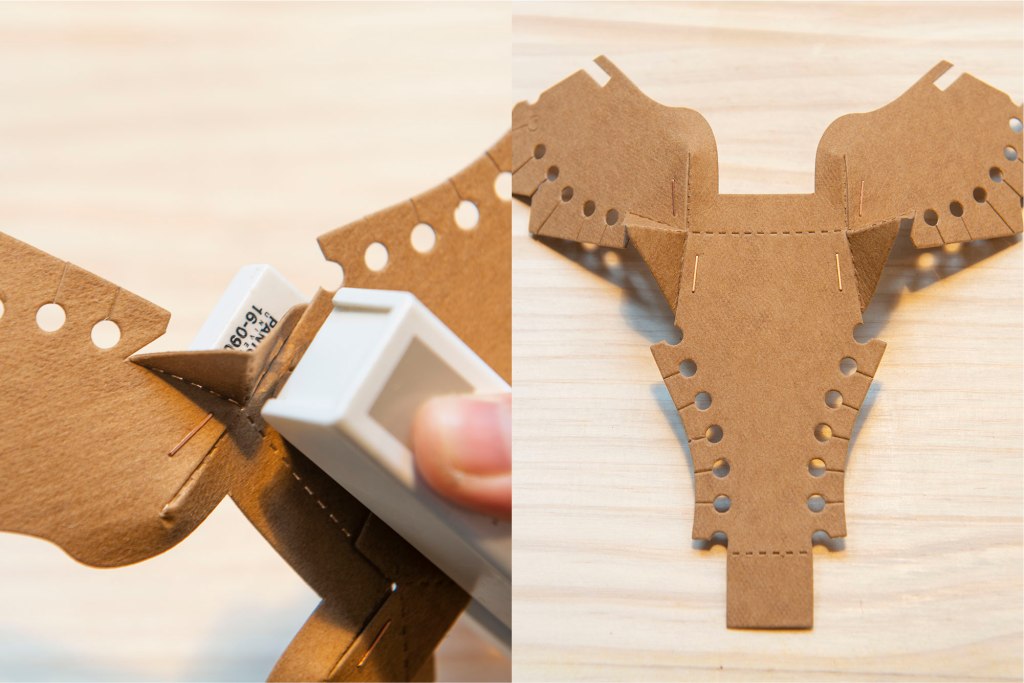

46/ 以釘書機固定。 (如不想看到釘書釘,也可以用膠水取代,不過要等膠水乾透才去下一個步驟。)

47/ 兩邊同樣做法。

48/ 圖左,前方紅色虛線部份攝到下面。

49/ 同樣以釘書機/ 膠水固定。

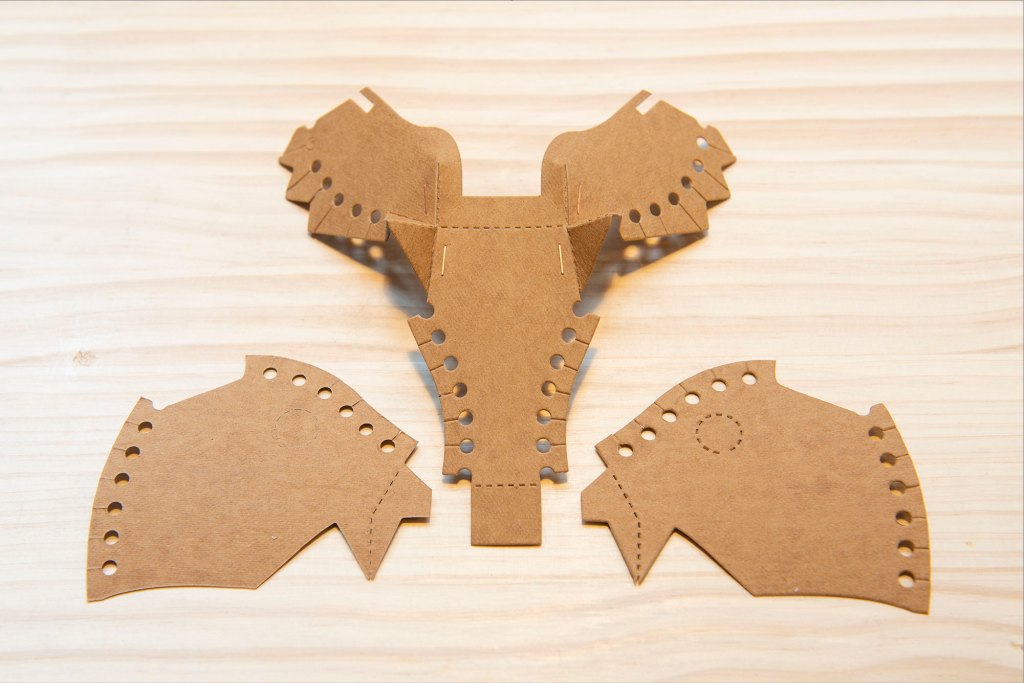

50/ 取出以上零件。

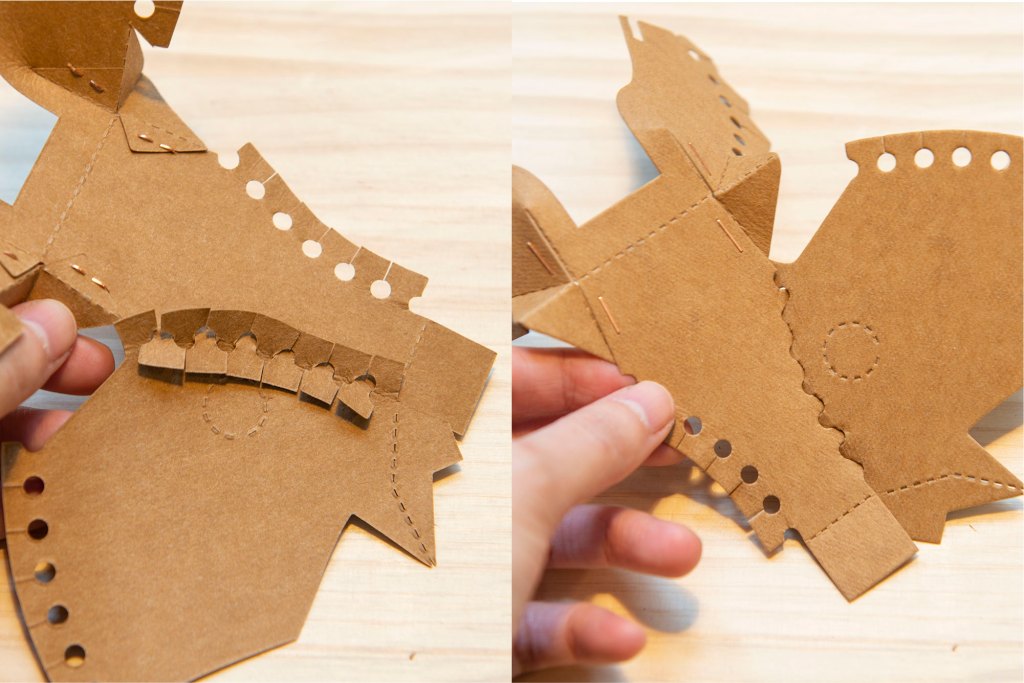

52/ 面對面對疊住。

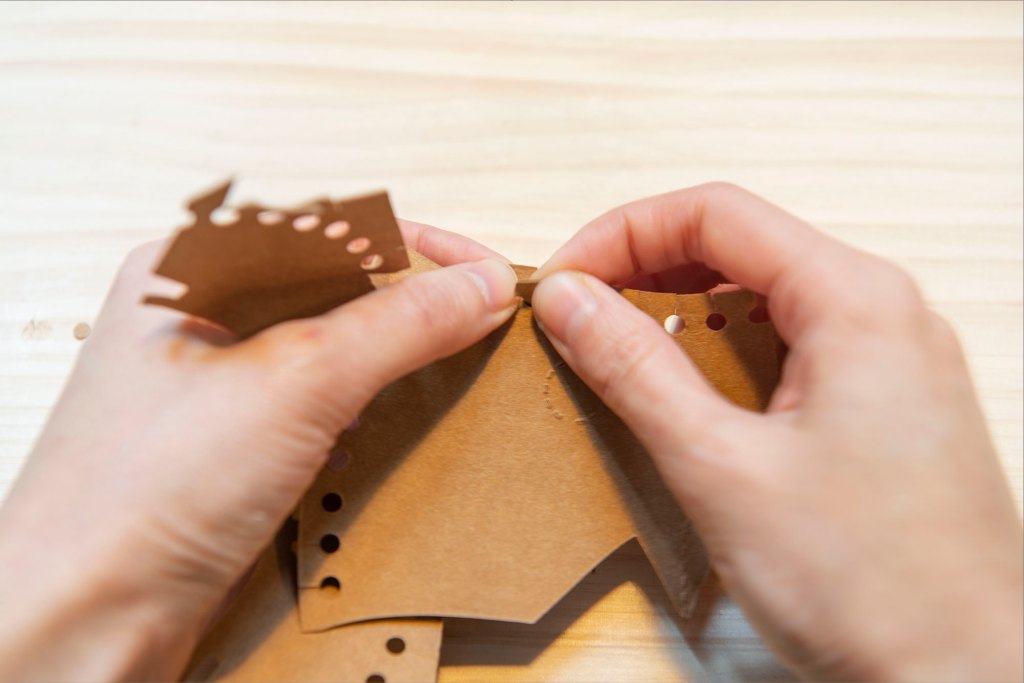

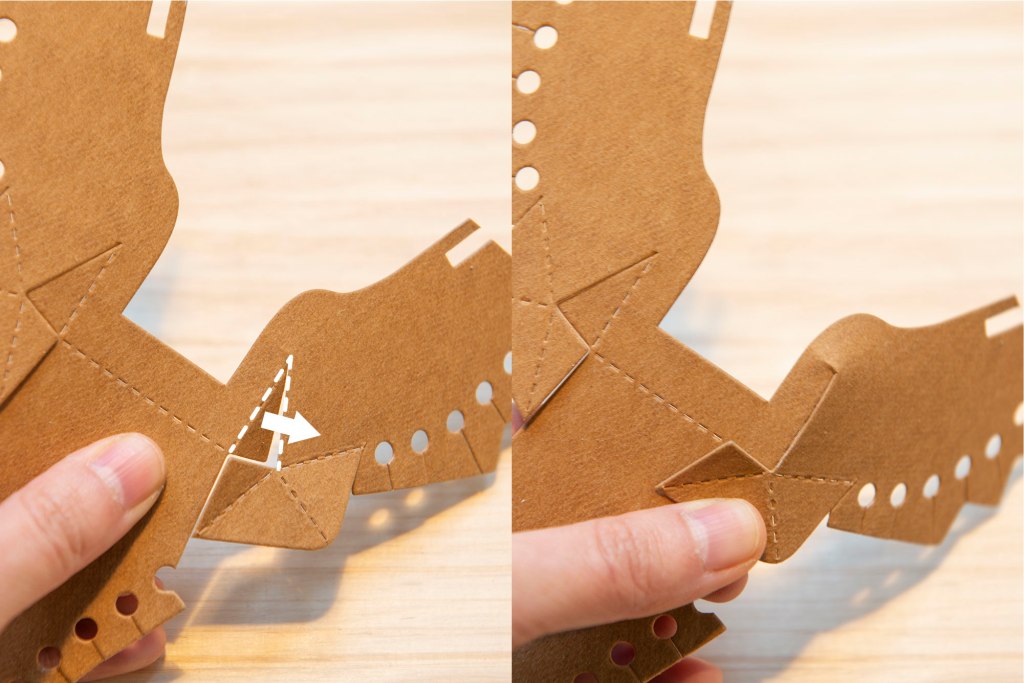

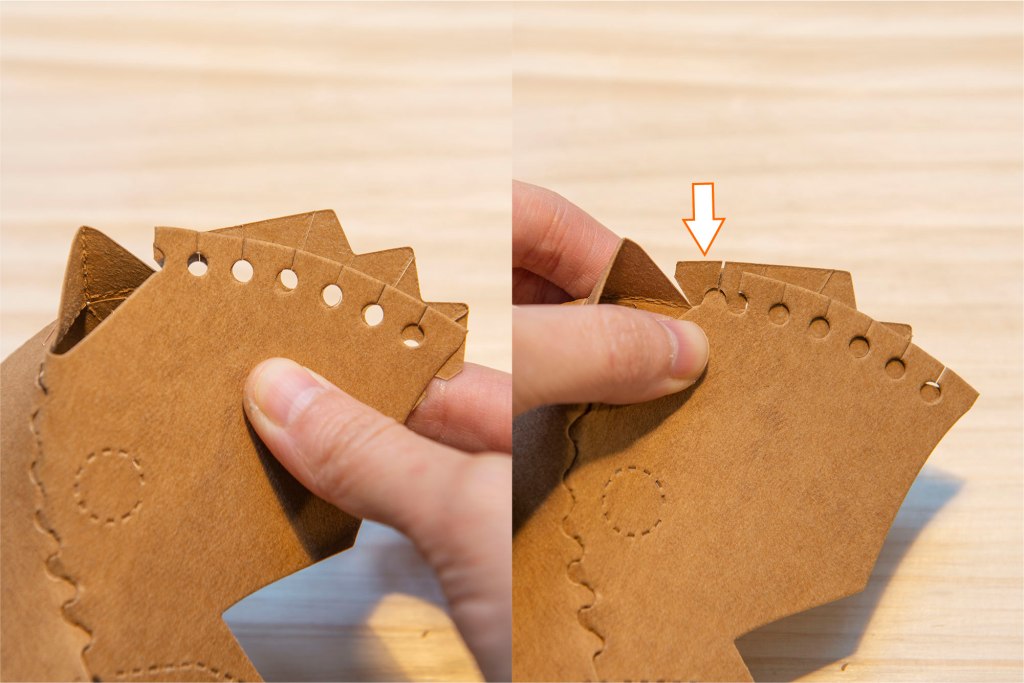

53/ 前後互相卡住,水洗牛皮紙非常堅韌,不易撕壞,這此部份大家可以大膽地屈摺紙張。

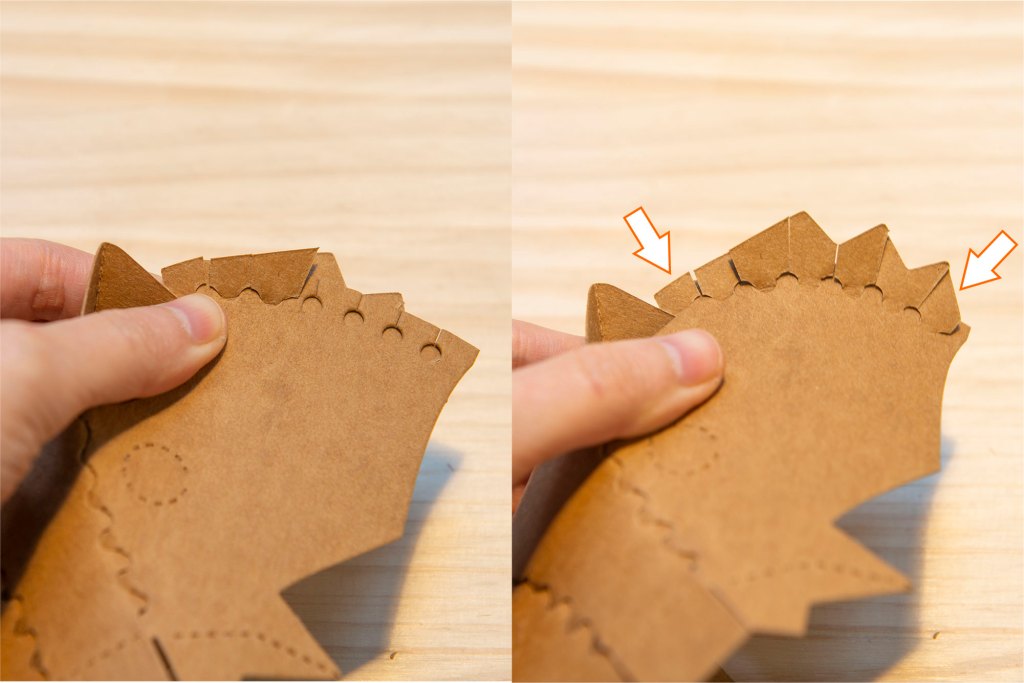

54/ 注意上圖剪嘴所示的部份,互相扣住的開始和結尾一定要如上圖一樣,否則老虎頭會變形。

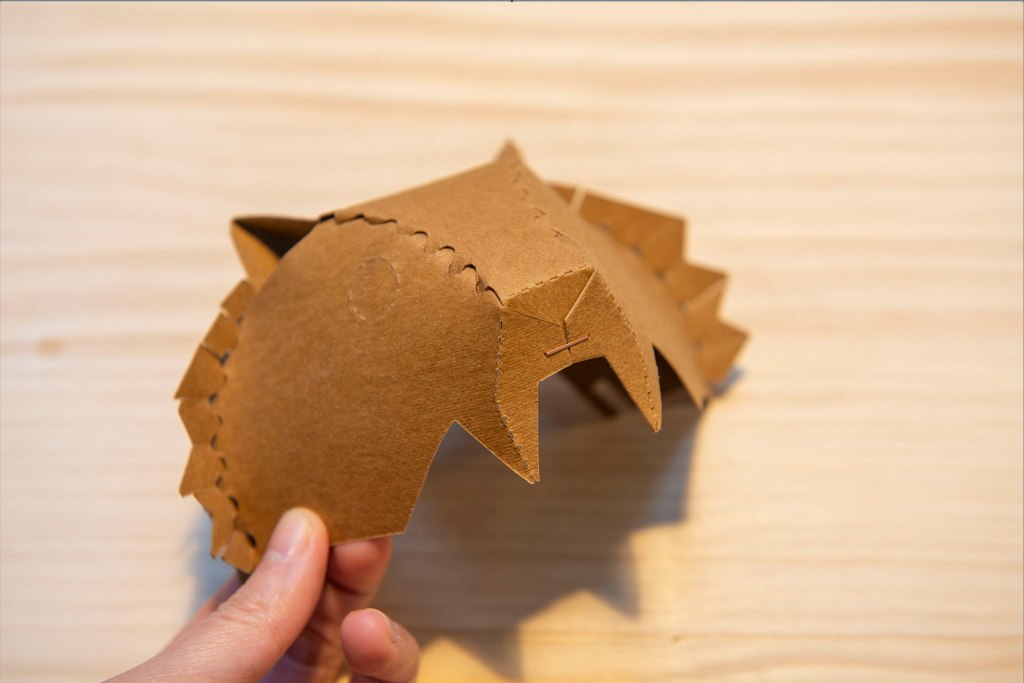

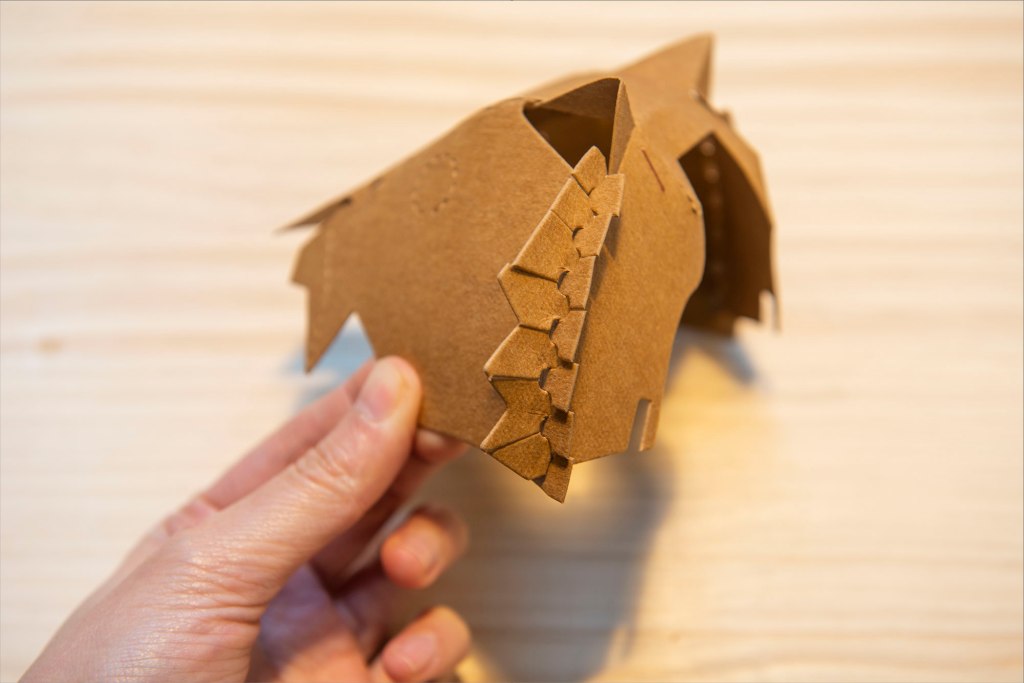

55/ 反轉圖右,便是虎頭的正面部份。

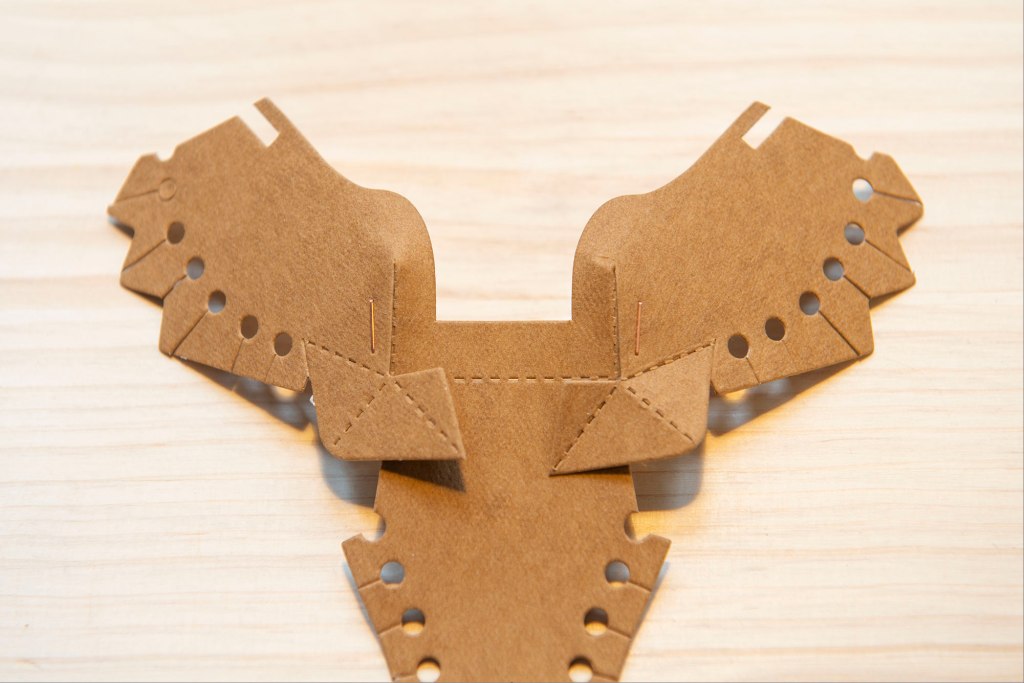

56/ 兩邊完成圖如上。

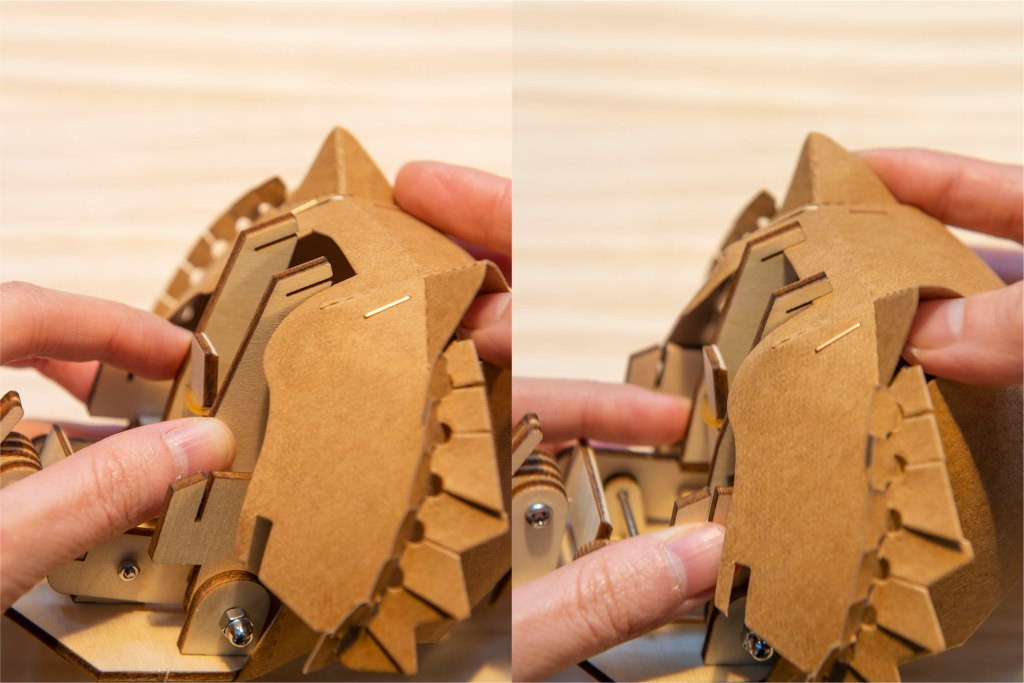

57/ 連接虎頭的前後。

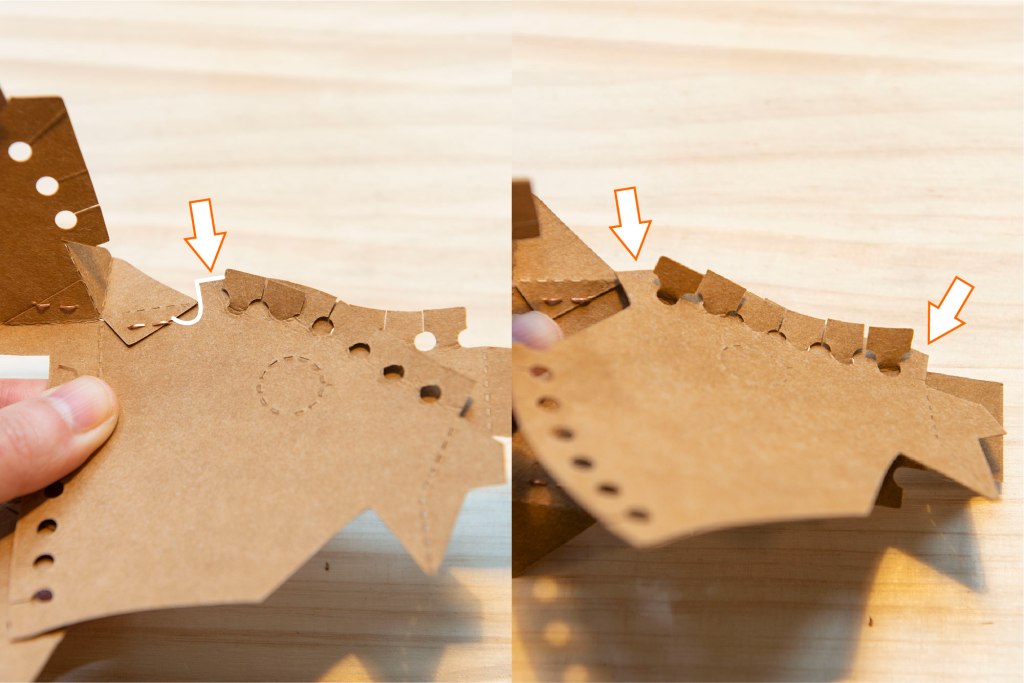

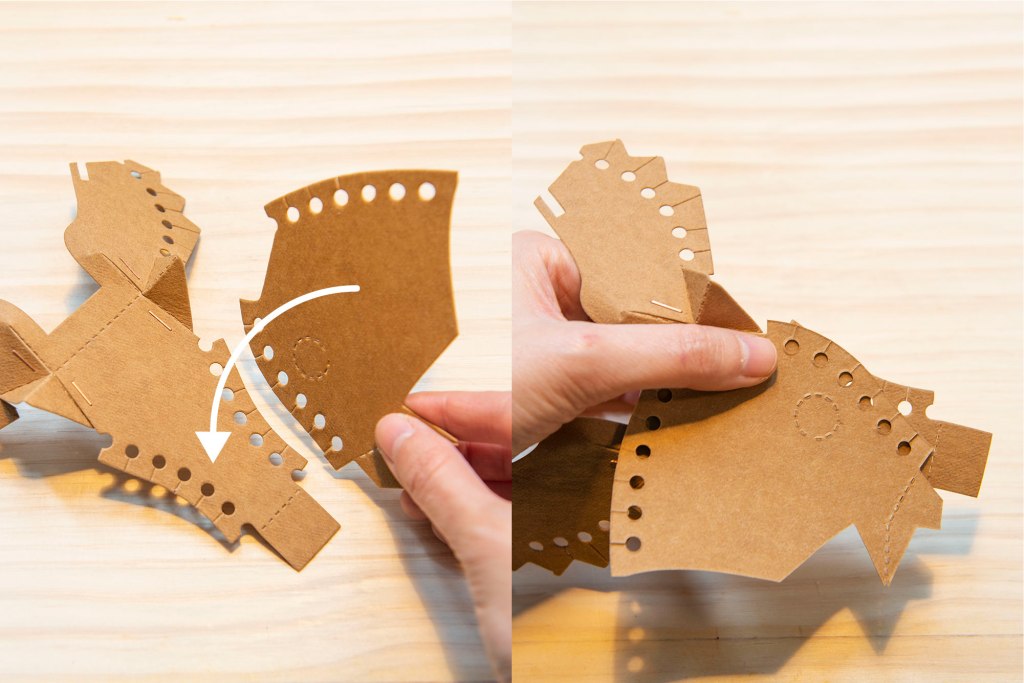

58/ 前後對摺,如圖右的剪嘴部份,開始前後扣住。

59/ 緊記要留意剪嘴部份,如圖片一樣完成。

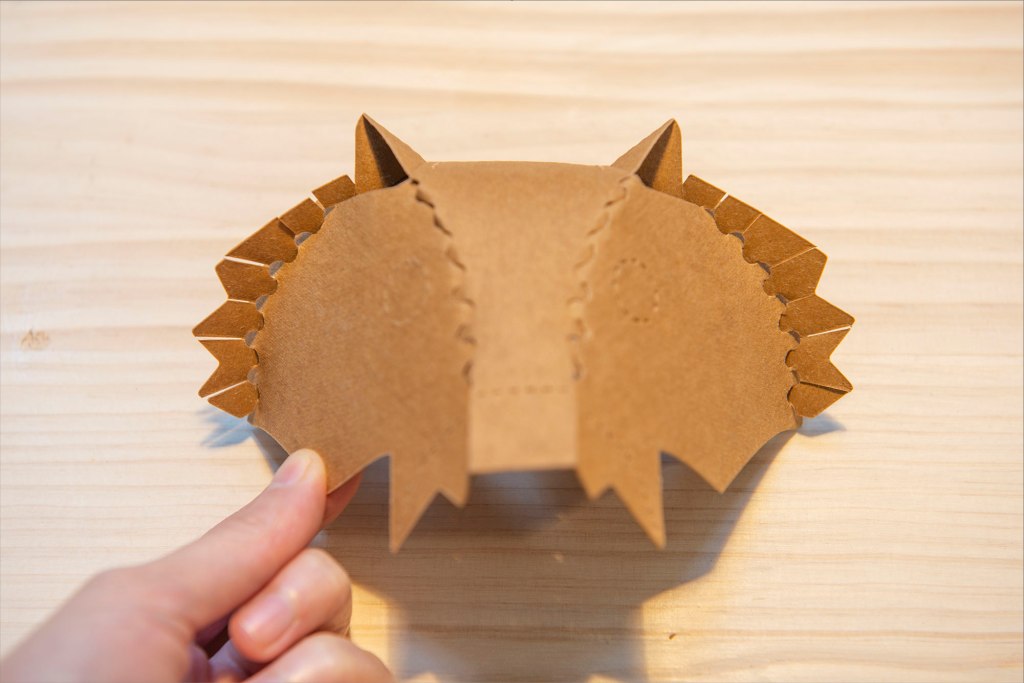

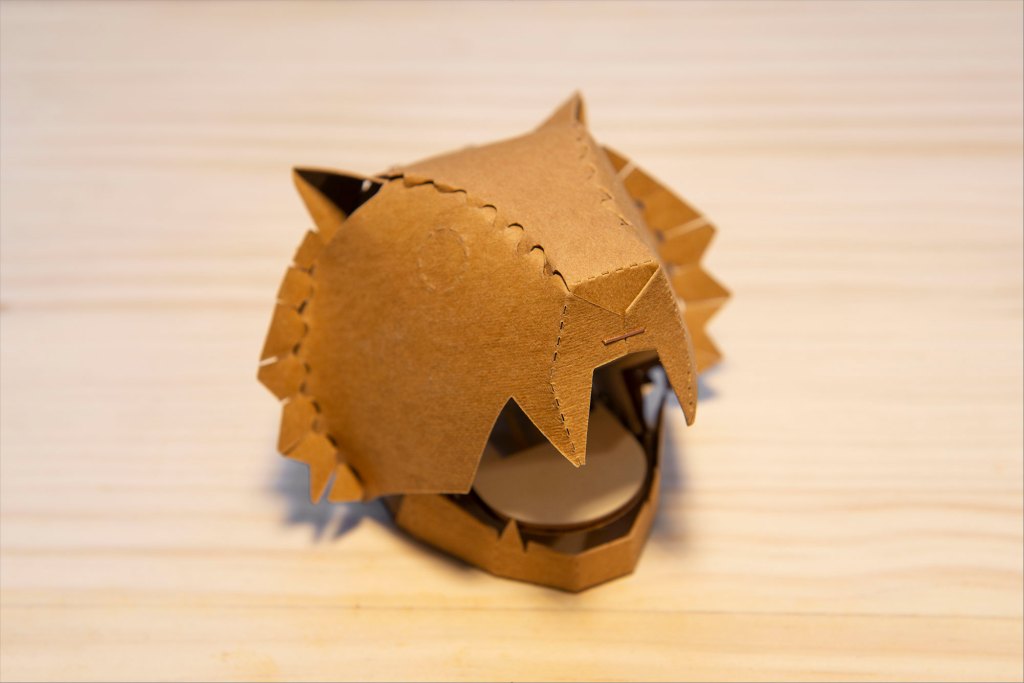

60/ 兩邊完成圖如上。

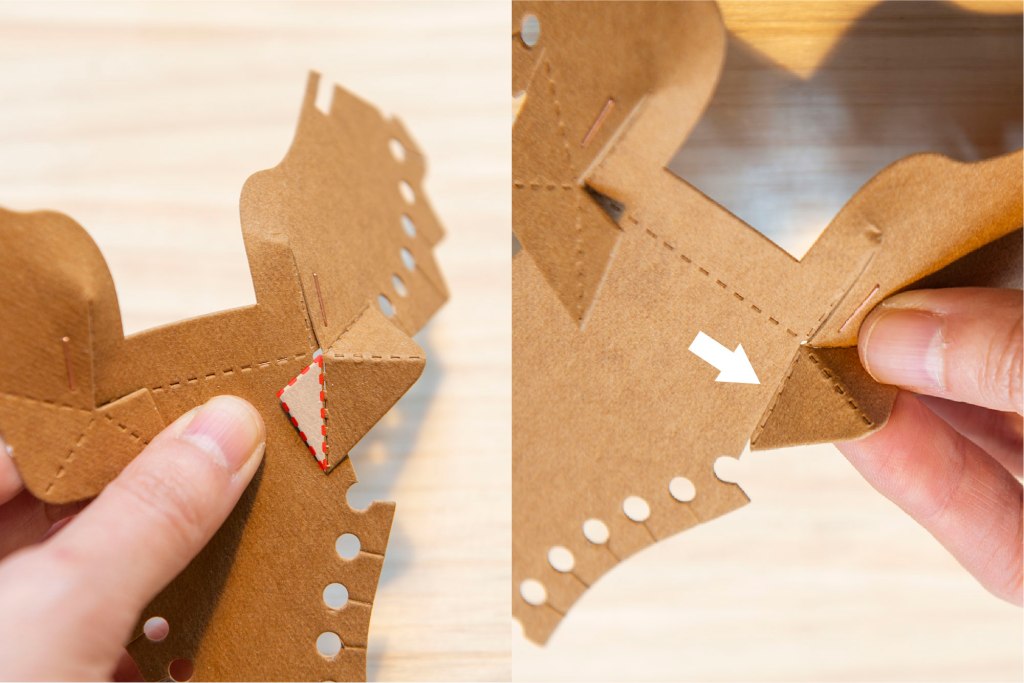

61/ 如圖左摺疊鼻子和兩邊,對齊後以釘書機/膠水固定。

62/ 完成圖如上。

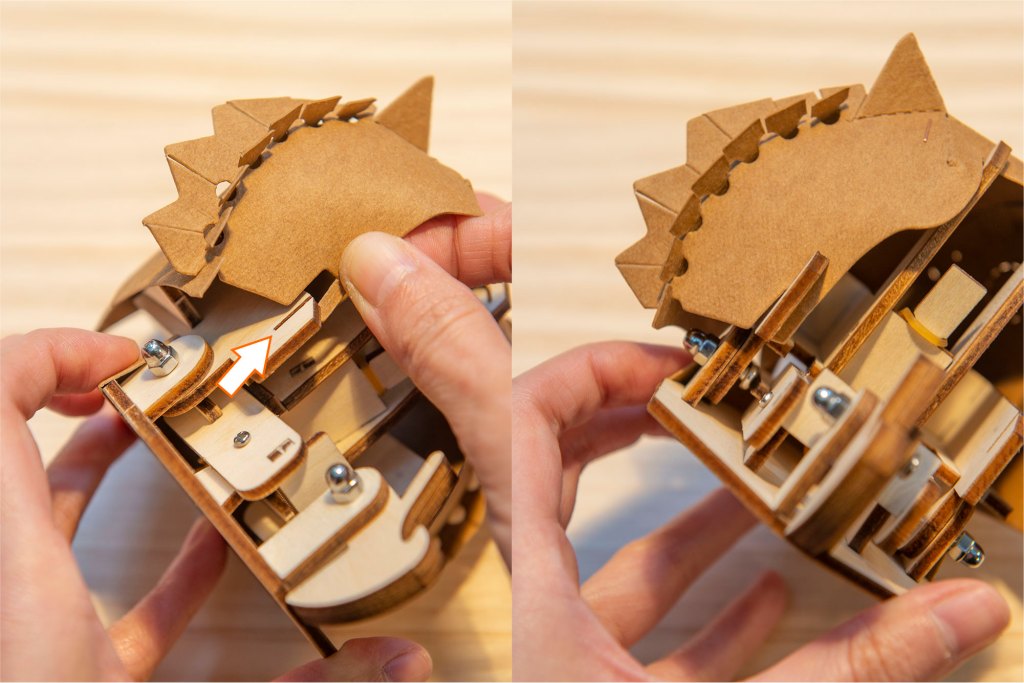

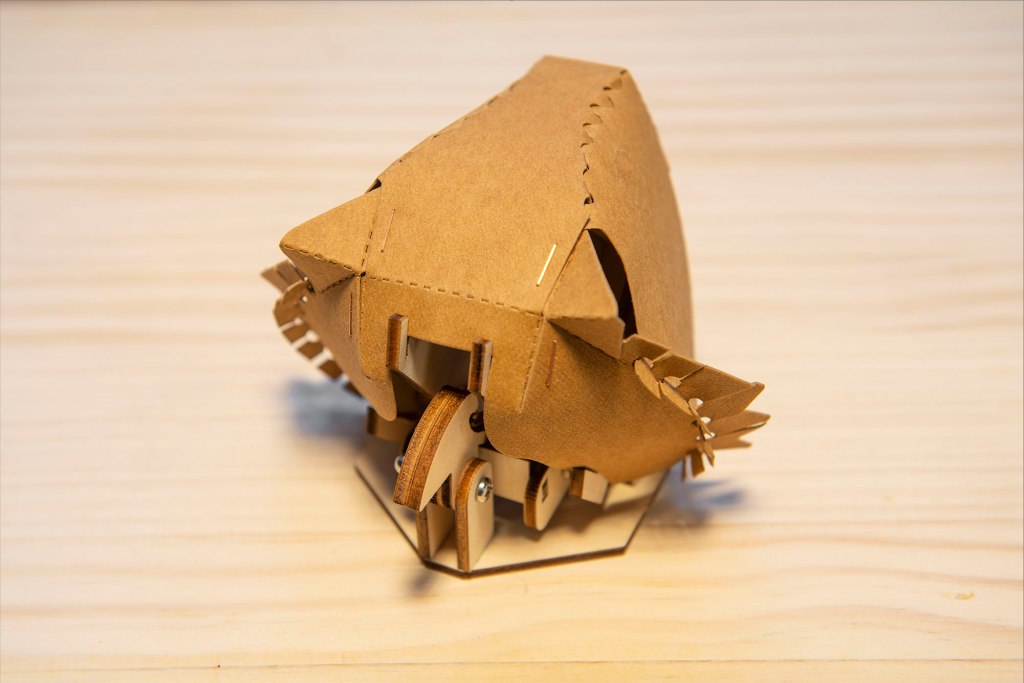

63/ 把完成的虎頭裝上木零件上。

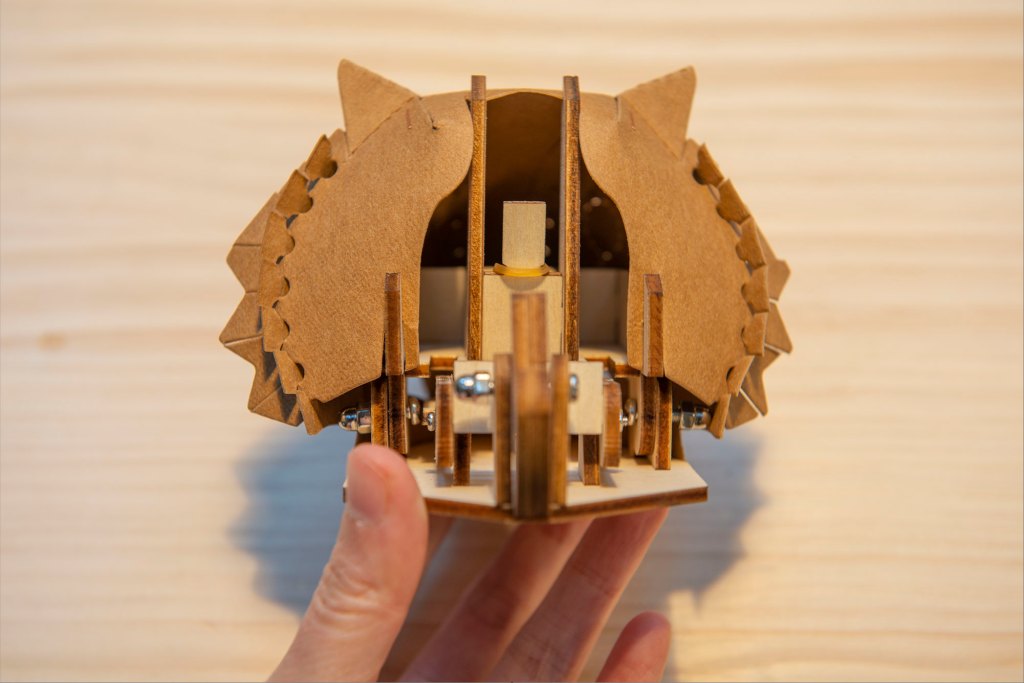

64/ 完成圖如上。

65/ 後腦的兩邊同樣卡住。

66/ 完成圖如上。

67/ 完成!

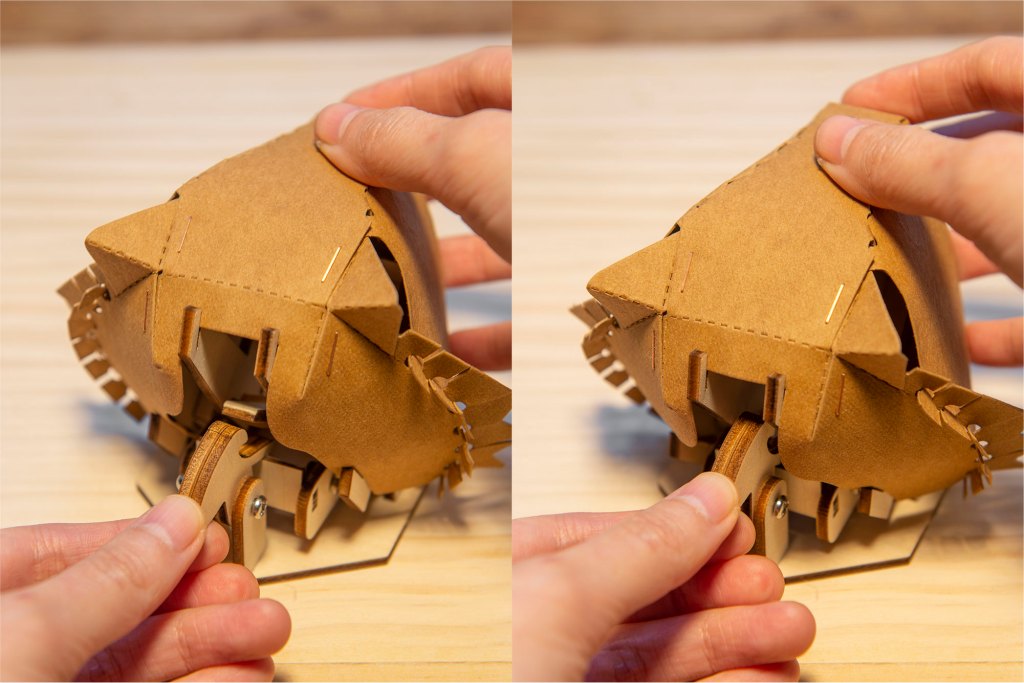

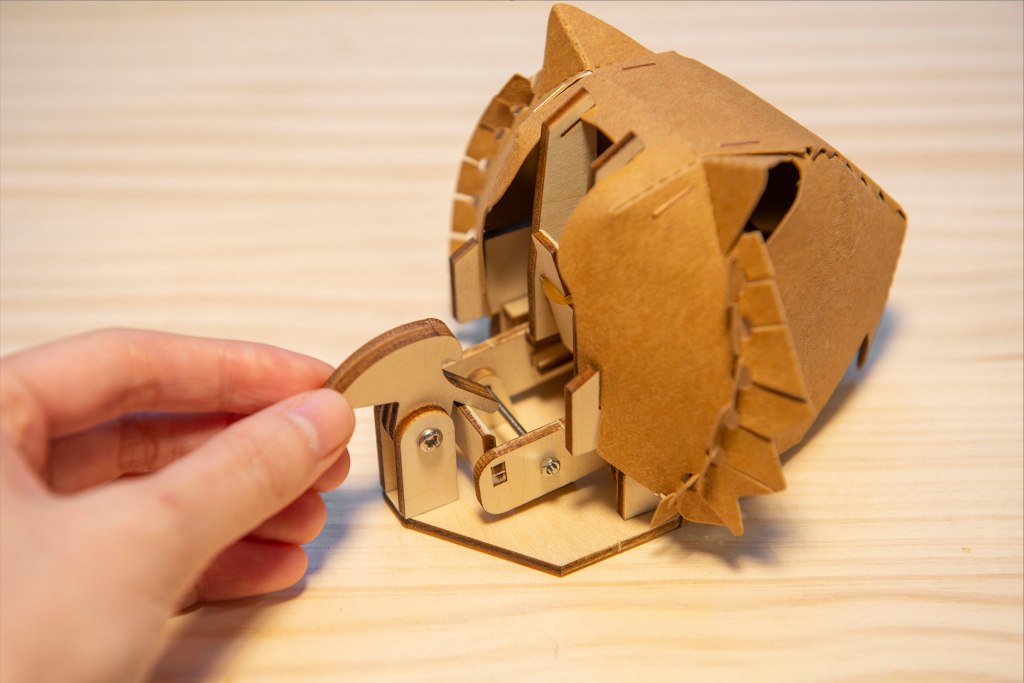

68/ 玩的時候如上圖卡住虎頭後腦的機關便可!

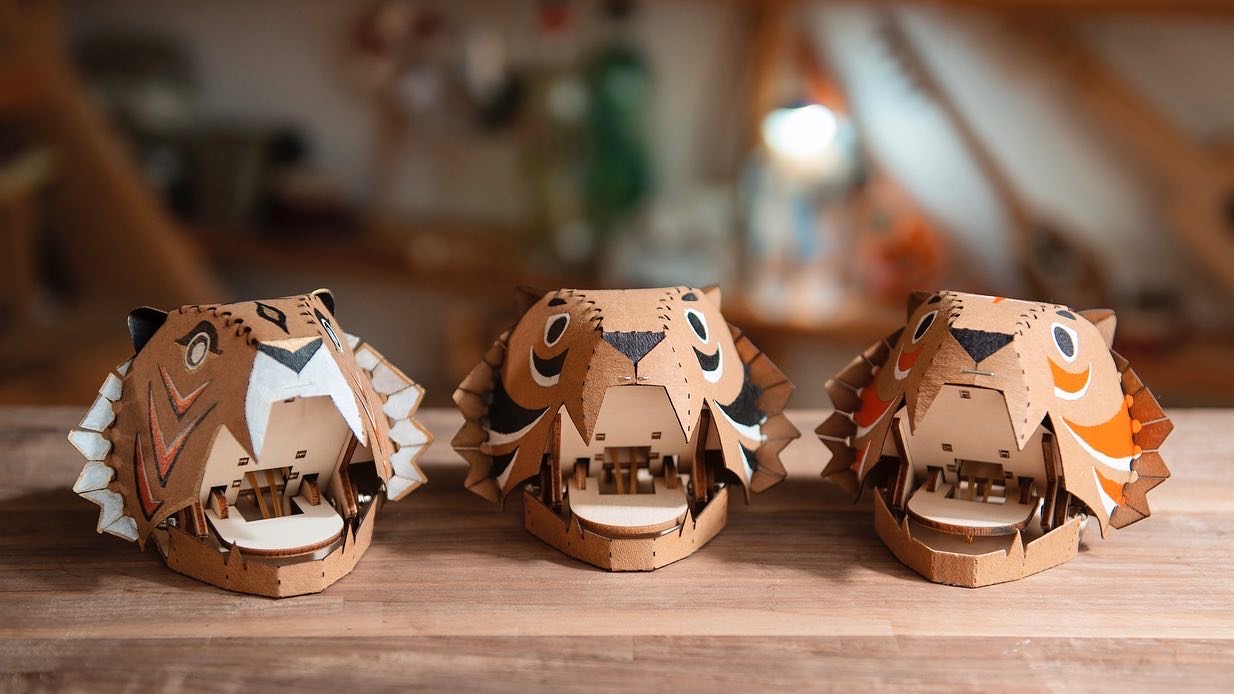

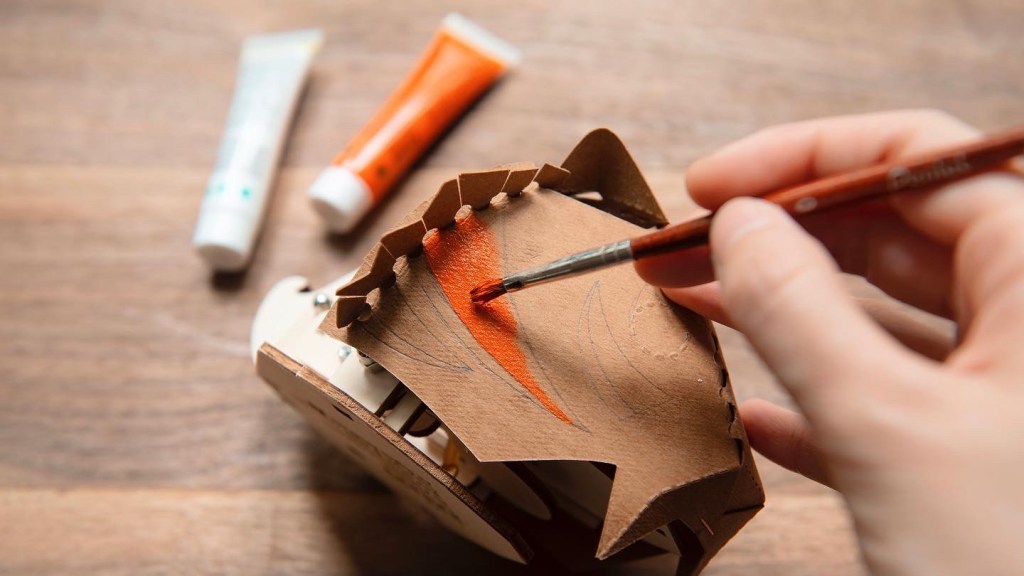

69/ 大家可以自己發揮,為老虎加上班紋,水洗牛皮紙不會吸水,建議用arcylic/ 廣告彩/ Marker 等較實色的顏色會較為美觀,在此也期待看到大家畫的虎頭作品! (可以的話請在IG/FB tag我啊!)

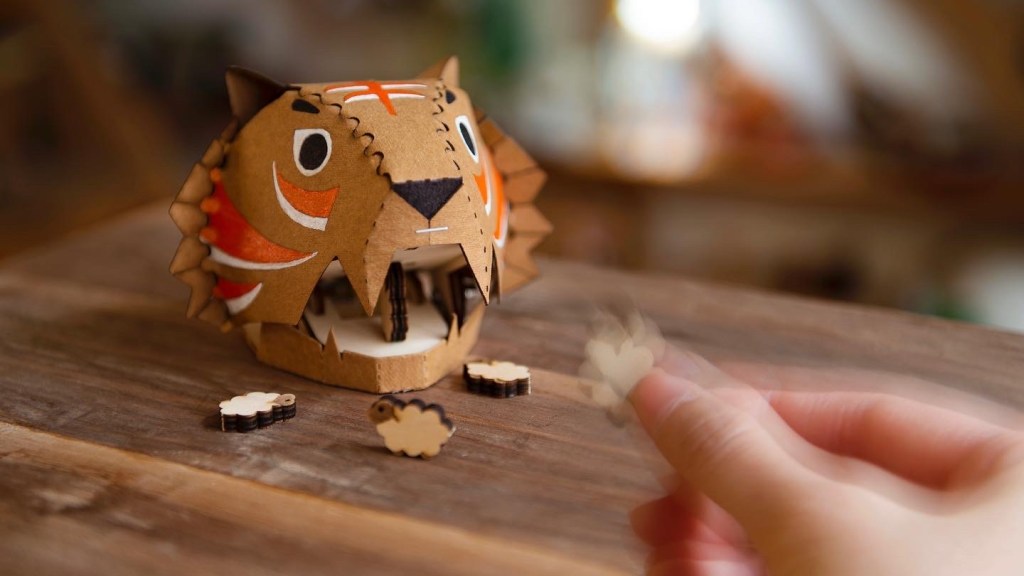

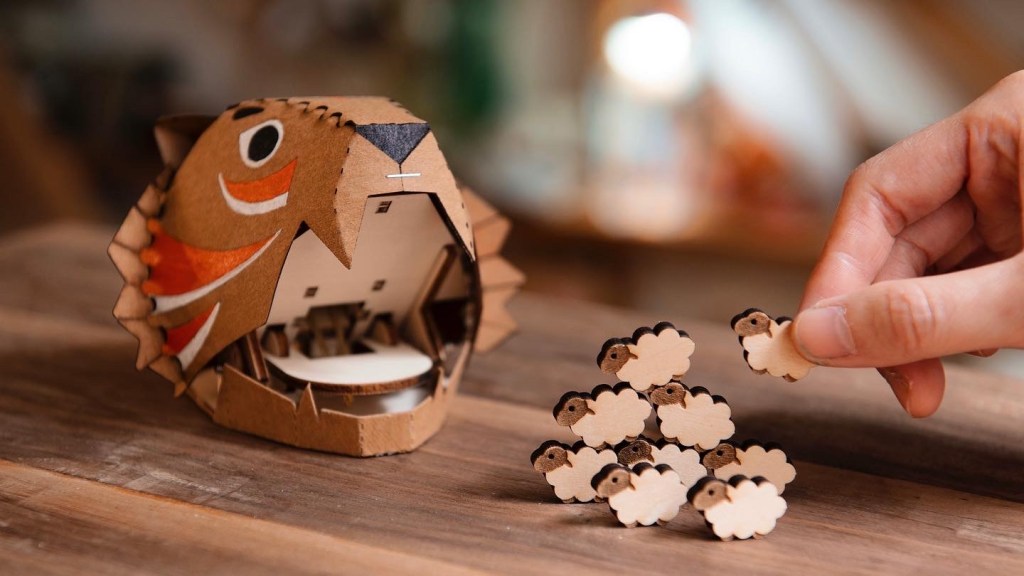

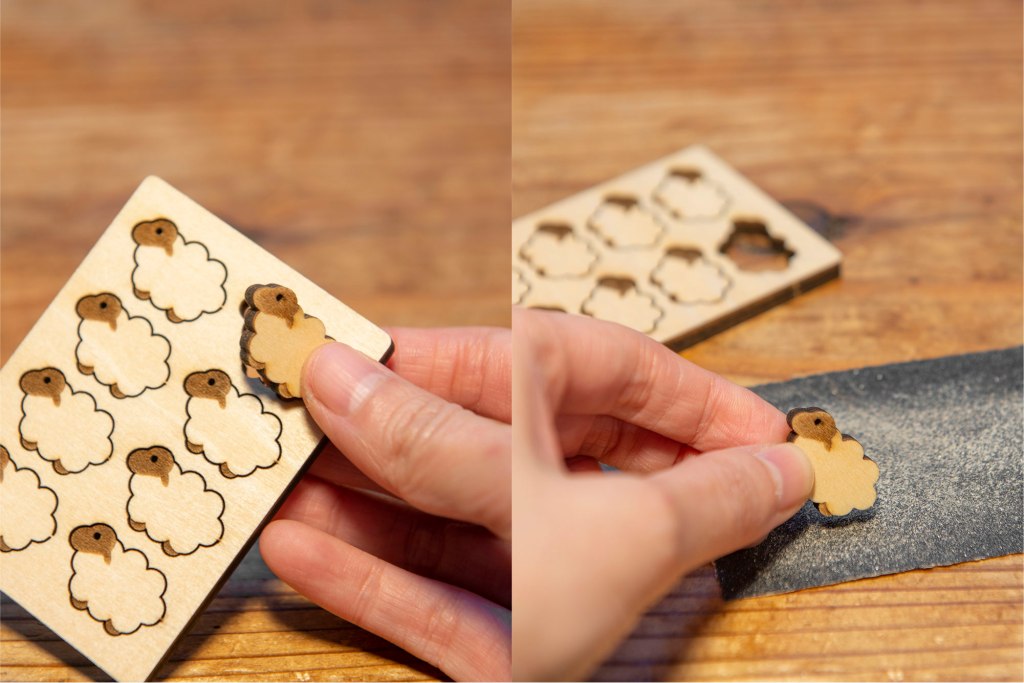

70/ 取出小羊,輕輕打磨水口位之後,便可以開始玩了!

祝大家 百發百中!身體健康!
