The Flying Piggy Bank

【Project 12 Zodiac 4/12— Year of the Pig 2019 】
| The Flying Piggy Bank |
-入銀仔拍翼裝置,加上唔要嘅紙盒/膠樽,自製飛天豬錢罌-

教學終於寫好!收到的朋友久等了~

alize_piggy_9
DSC_4453_a

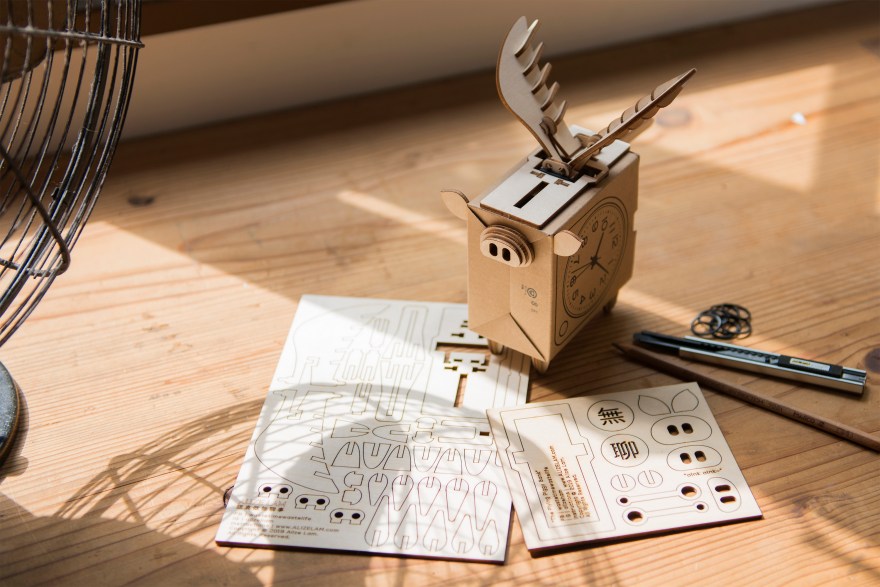

DIY pack 包括:
1/ 兩塊木版
2/ 黑色橡筋數條

所需工具:
1/ 筆
2/ 𠝹刀
3/ 木工膠/ 白膠槳

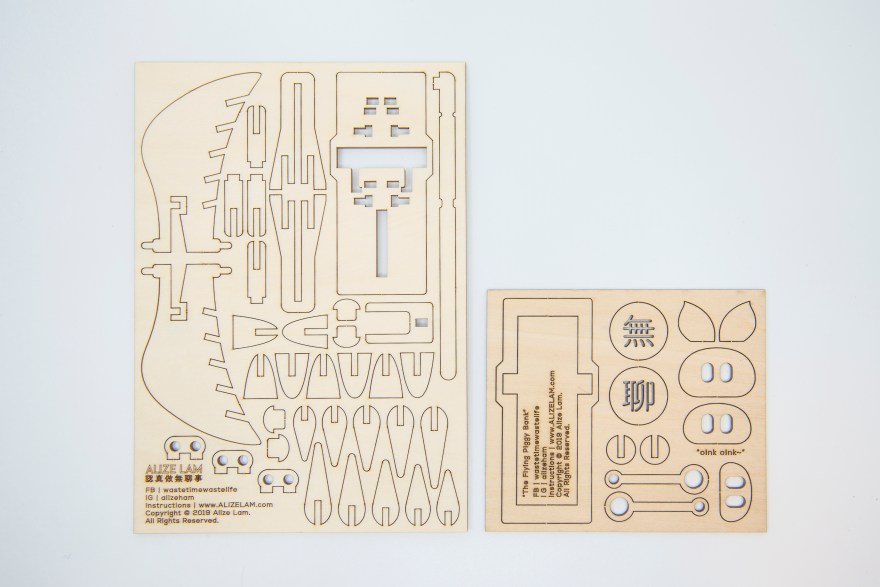

DSC_4455_a
以住的教學都會在零件上標上數字,但今次的零件種類比較少和容易辨別,所以就不標示了~以下每個部份都會列出所需要的零件,請按圖片找出~
每個零件基本上都能徒手取出,較大件的可以用界刀幫忙切斷接駁位置。

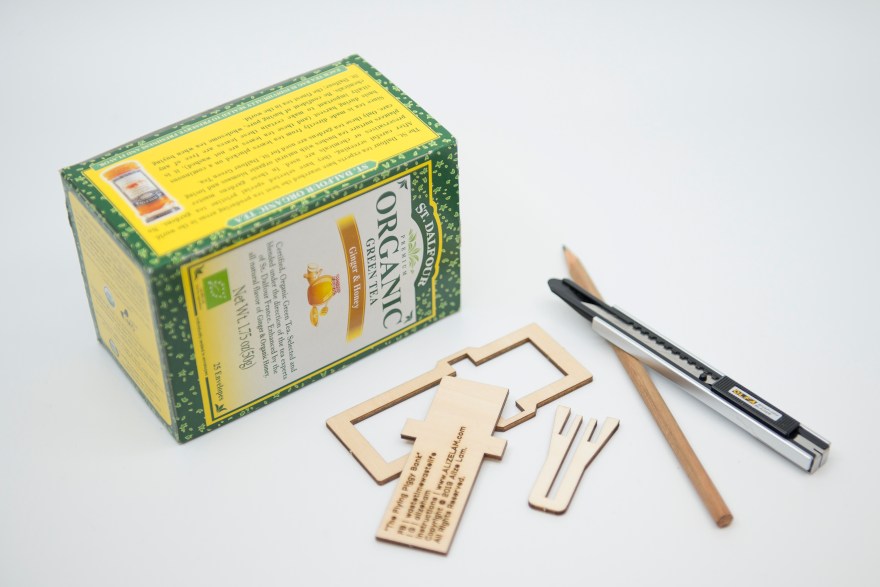

1 :準備紙盒/ 方形膠樽/ 容器
DSC_4483_a
容器最少尺寸(cm): 10 (闊) x 4 (深) x 6 (高),比這個尺寸少的話,會裝不下拍翼裝置。
取出以上零件和工具。

DSC_4484_a
1a/ 在盒頂左右上下置中地放置模子,用筆畫上要界出的部份,之後𠝹出來。

DSC_4487_a

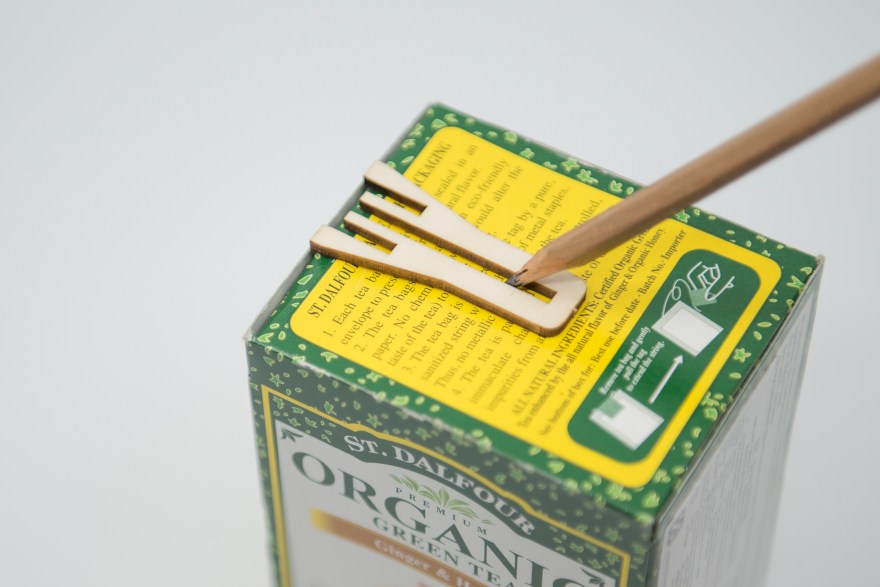

1b/ 盒子後放頂部置中放上零件,畫出中間線,闊度約4mm,以𠝹刀𠝹出。

DSC_4488_b
1c/ 不同盒子/ 容器的厚薄、大少在𠝹開的位置上也有不同:

較闊身和薄物料的盒子:兩個開口可以獨立不用雙連,那拍翼裝置可以比較牢固地使用在薄身紙盒上;較闊身的盒子,後方把手可以從上方開口攝入盒內安裝。 (如圖右的茶包紙盒)
較小形和厚物料的容器:兩個開口要連住,連住方法如上圖,加上後方的直幼開口到頂部的部份界開。(如圖中和左的厚卡紙盒和膠樽)

2: 翅膀部份
DSC_4466_a
2a/ 取出以上零件

DSC_4468_a

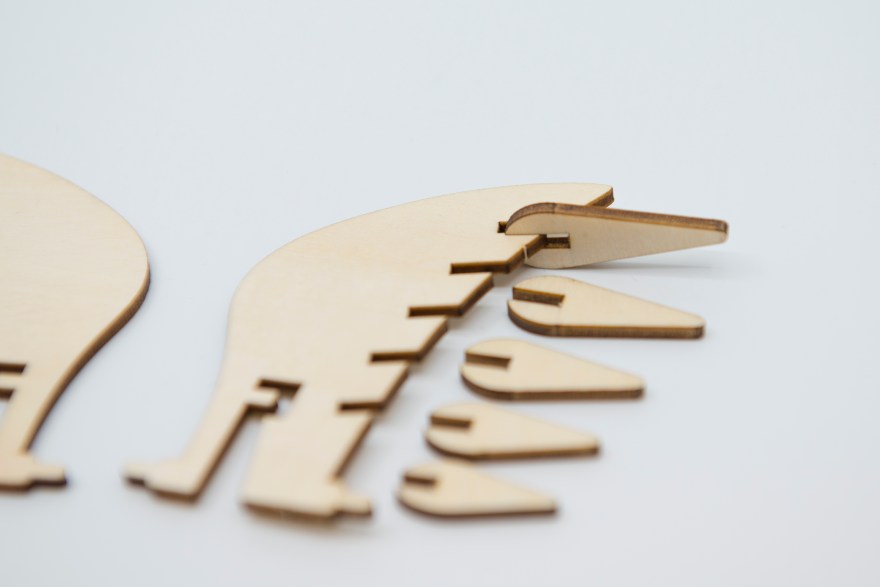

2b/ 翅膀上的零件由大到細、由翼尖向下地順序裝上。

DSC_4471_a

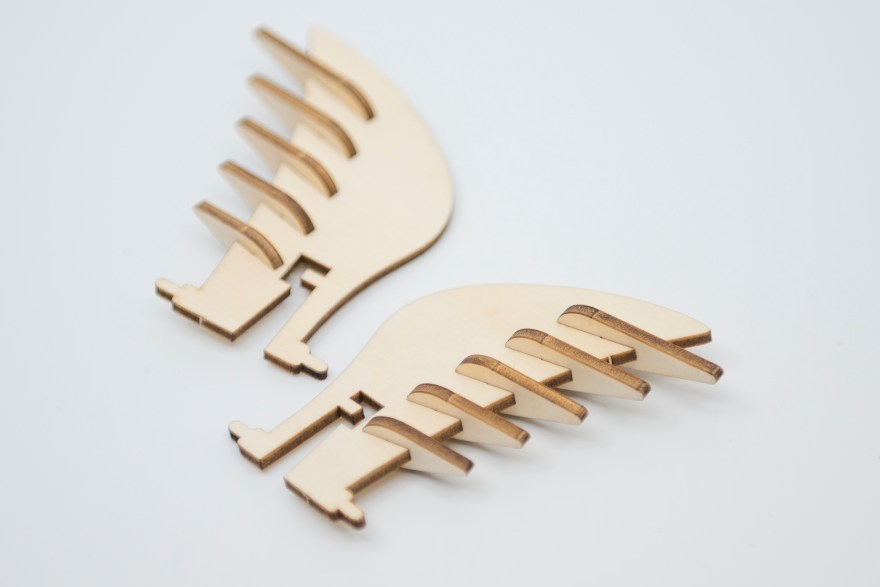

2c/ 完成圖如上。

DSC_4473_a
2d/ 如上圖裝上拍翼的連接部份,大的圓圈在下面。

DSC_4475_a

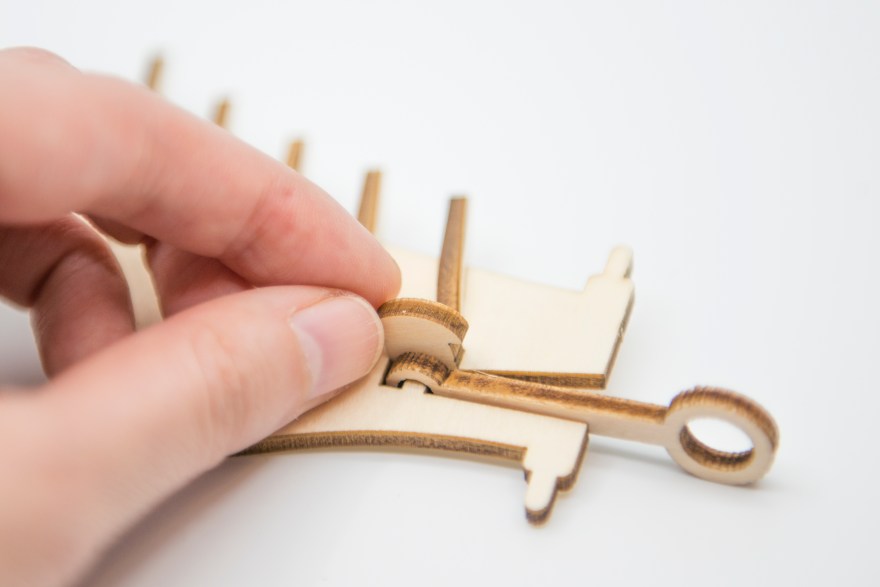

2e/ 裝上菇形stopper。

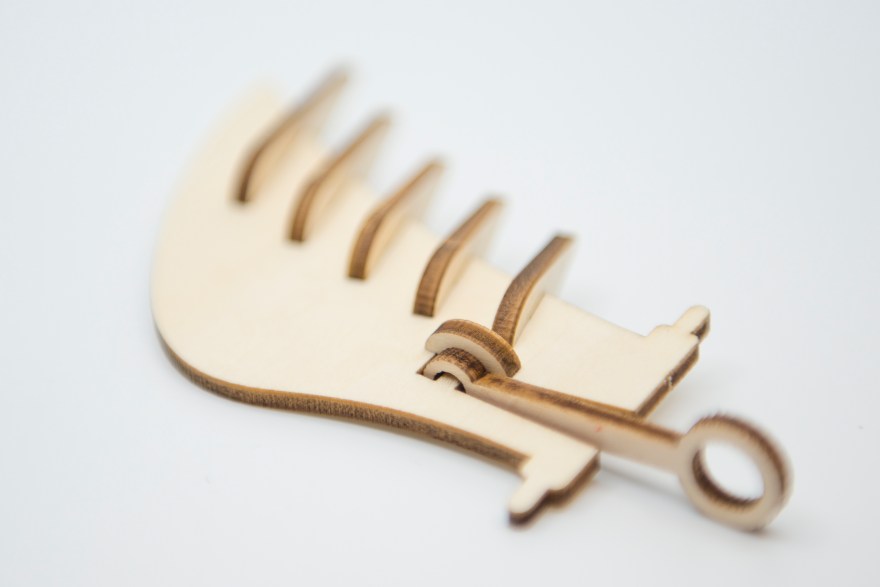

DSC_4478_a
2f/ 完成圖如上。

DSC_4481_a
2g/ 裝上stopper時注意要左右對稱。此部份完成,放一邊待用。

3: 中軸部份
DSC_4498_a
3a/ 取出上圖的零件。

DSC_4500_a

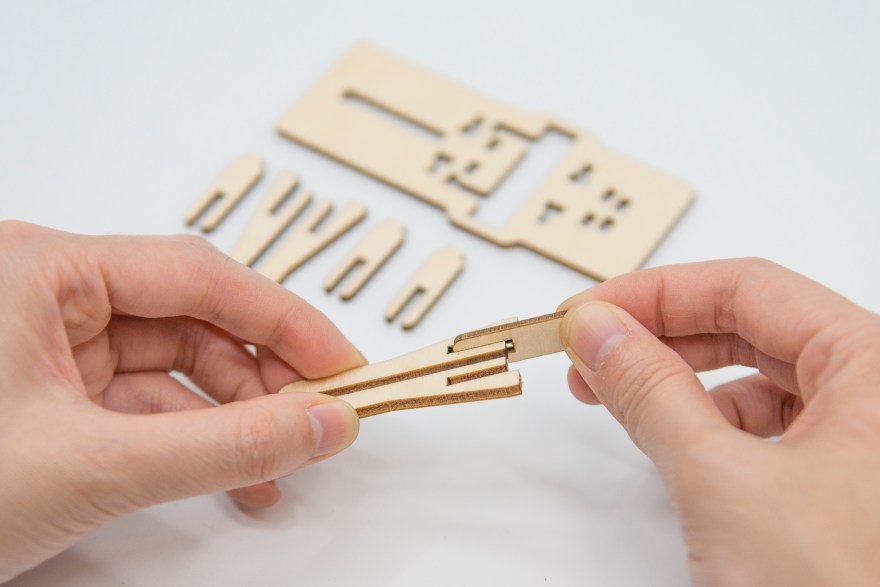

3b/ 兩塊小零件裝上中軸的兩邊的坑位。

DSC_4501_a
3c/ 完成圖如上。

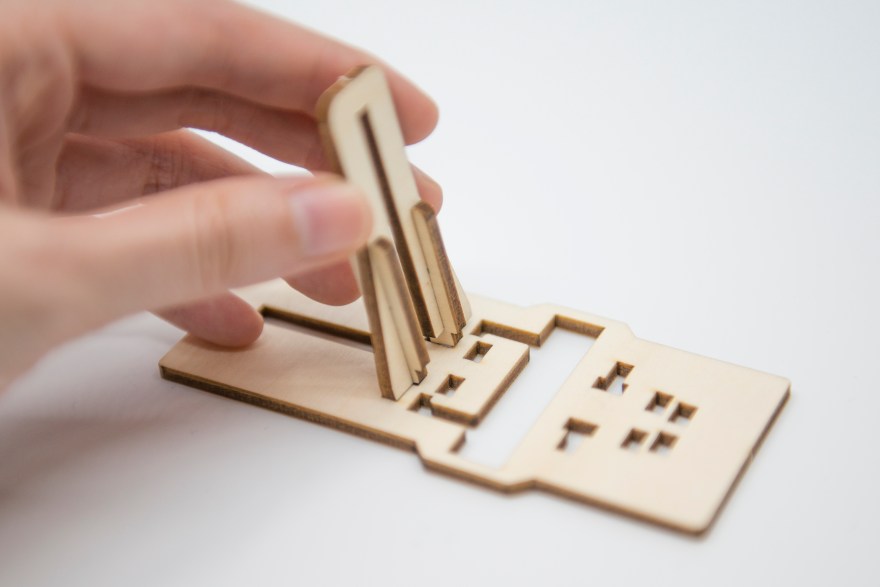

DSC_4502_a
3d/ 把兩個中軸裝上面版的底面 (有燒焦痕跡的那面)的T形孔上。

DSC_4506_a

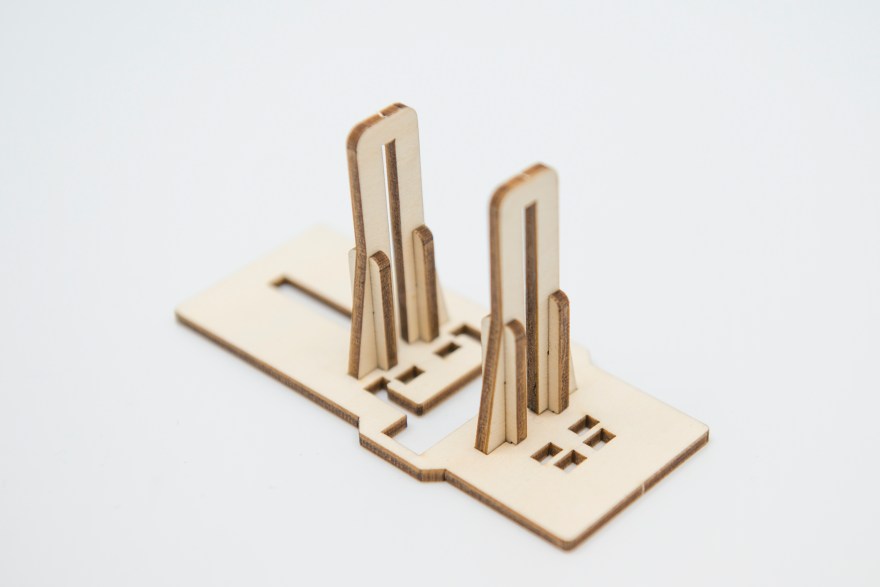

3e/ 完成圖如上。

4:拍翼把手部份
DSC_4511_a
4a/ 取出以上零件。

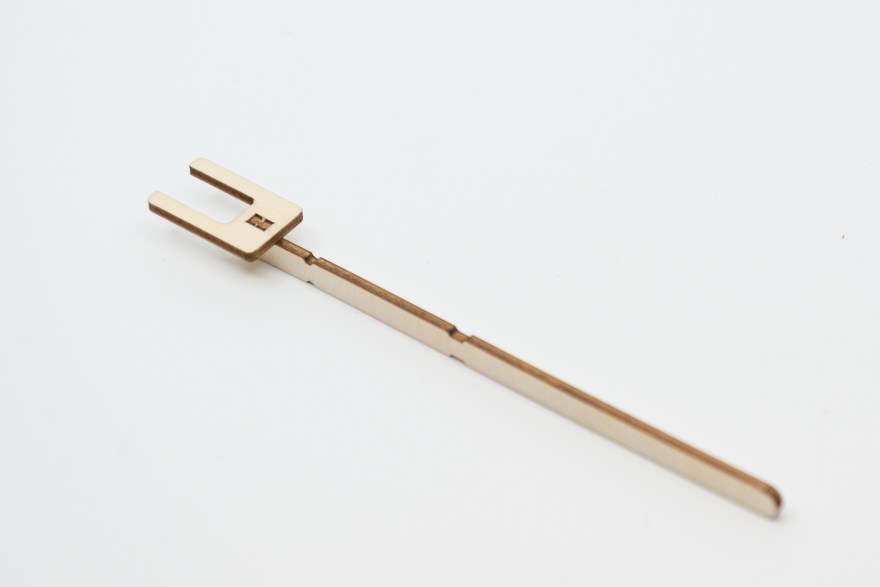

DSC_4514_a
4b/ 如上圖組裝。

5: 組裝兩個部份
DSC_4518_a
5a/ 取出以上零件。

DSC_4519_a

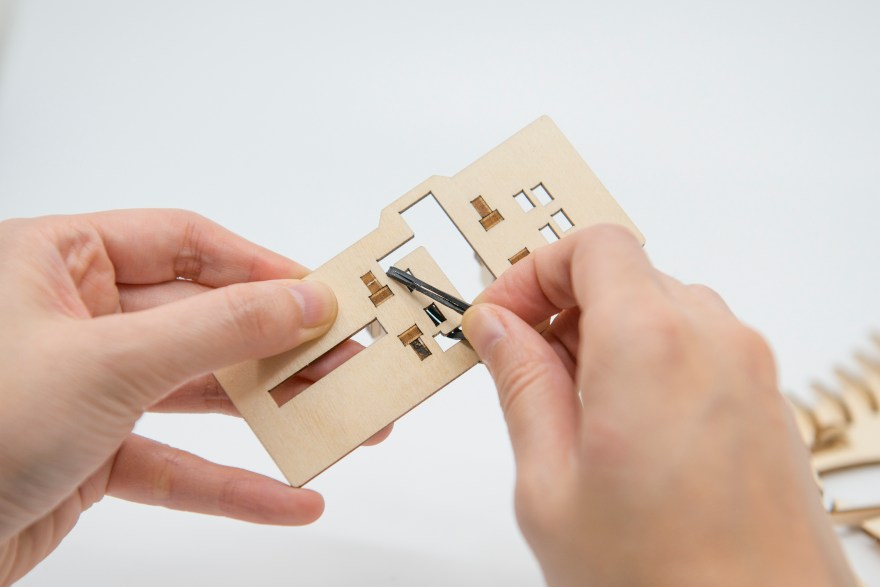

5b/ 在上圖位置套上兩個橡筋,不用太大力拉,這樣會拉鬆橡根。

DSC_4520_a
5c/ 在橡根後方的的方形洞裝上上圖的零件。

DSC_4523_a
5d/ 如上圖。

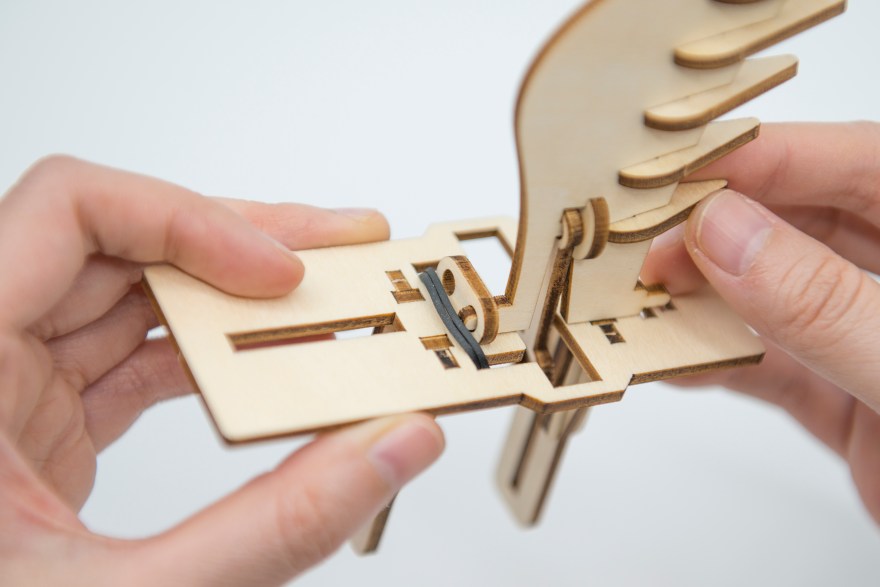

DSC_4526_a
DSC_4527_aDSC_4529_aDSC_4531_a
5e/ 如上圖裝上翅膀,注意雙翼上的菇形stopper要向上啊~ (第一張圖是錯誤的)

DSC_4533_aDSC_4535_aDSC_4538_a

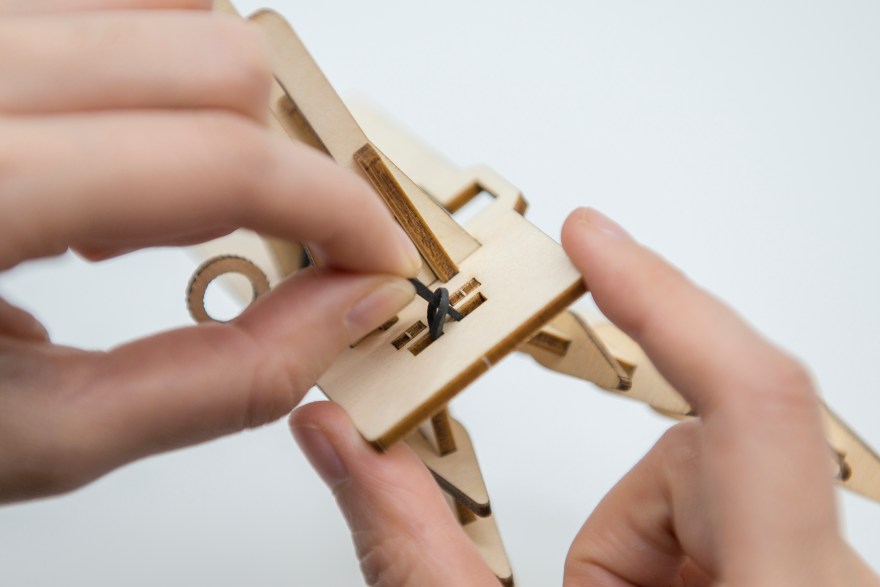

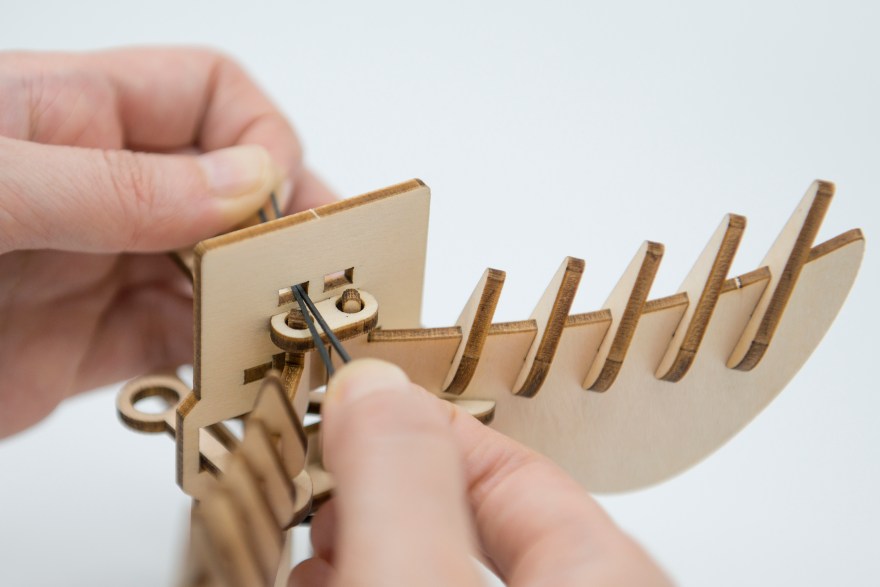

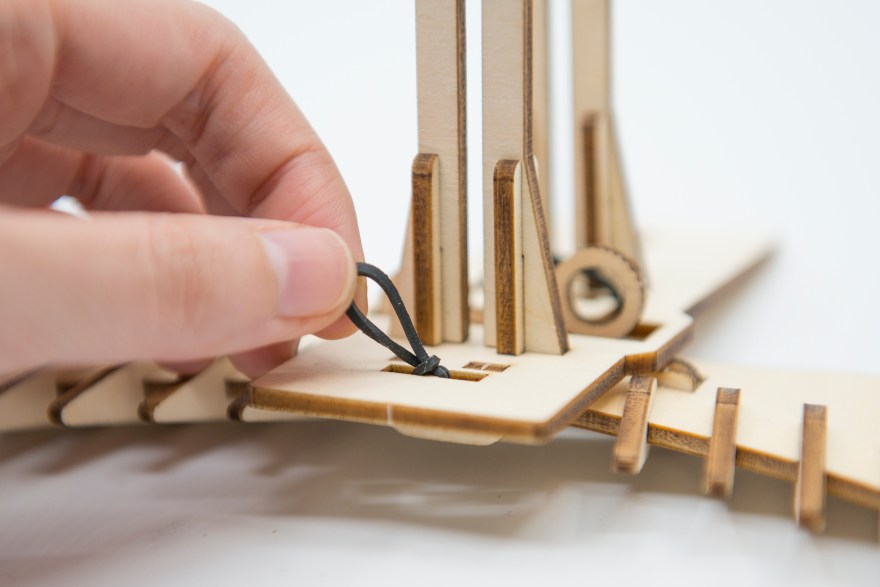

5f/ 在最後方的兩個方孔的底面套上橡筋圈,不要太大力拉扯,因為會拉鬆了橡筋。

6: 安裝把手
DSC_4539_a
6a/ 如上圖把把手裝上,要穿過橡筋、大圓圈等等,要慢慢來不要心急啊。

DSC_4541_aDSC_4542_aDSC_4543_a

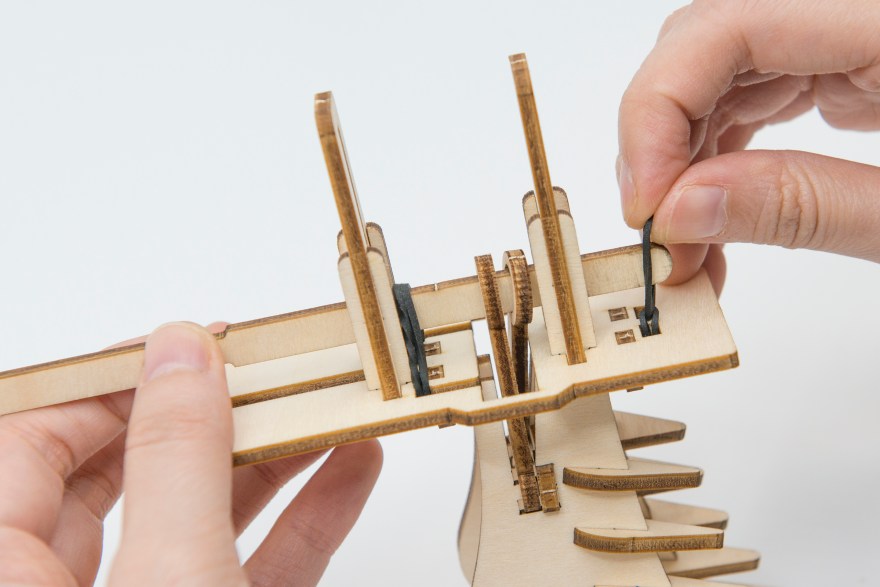

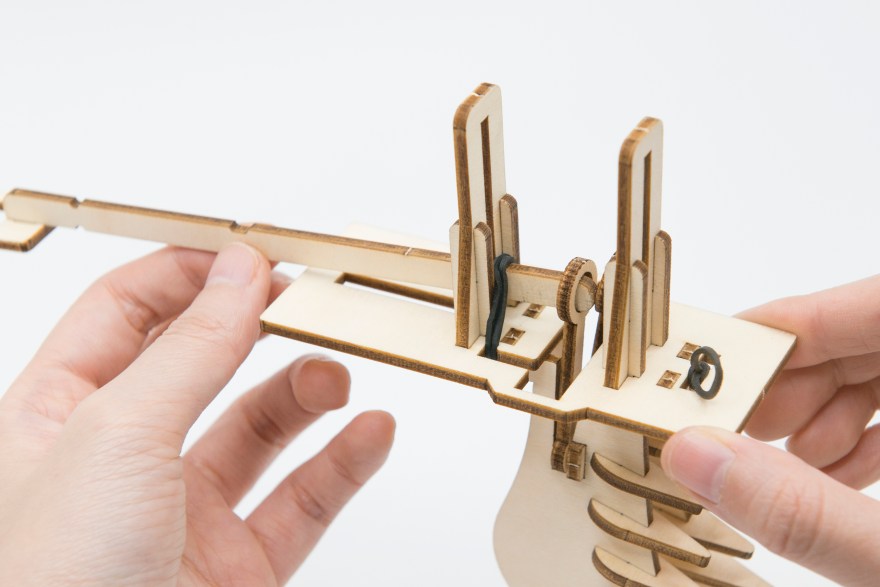

6b/ 完成圖如上。

DSC_4546_a

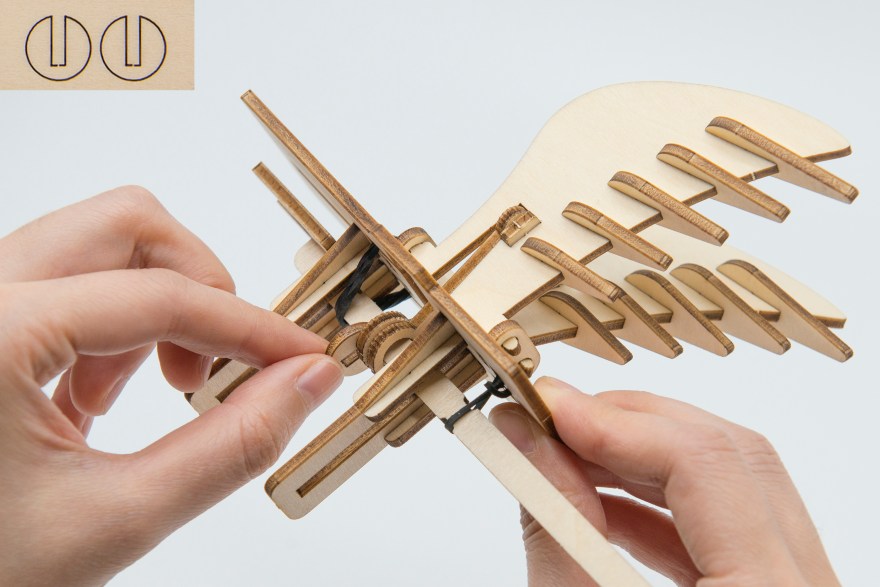

6c/ 在大圓圈的前後裝上圖左上角的零件以固定位置。

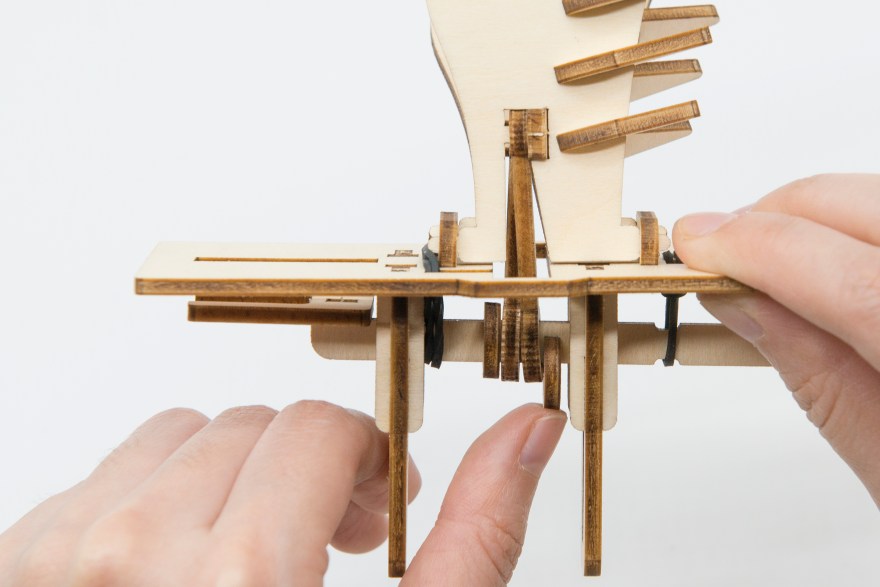

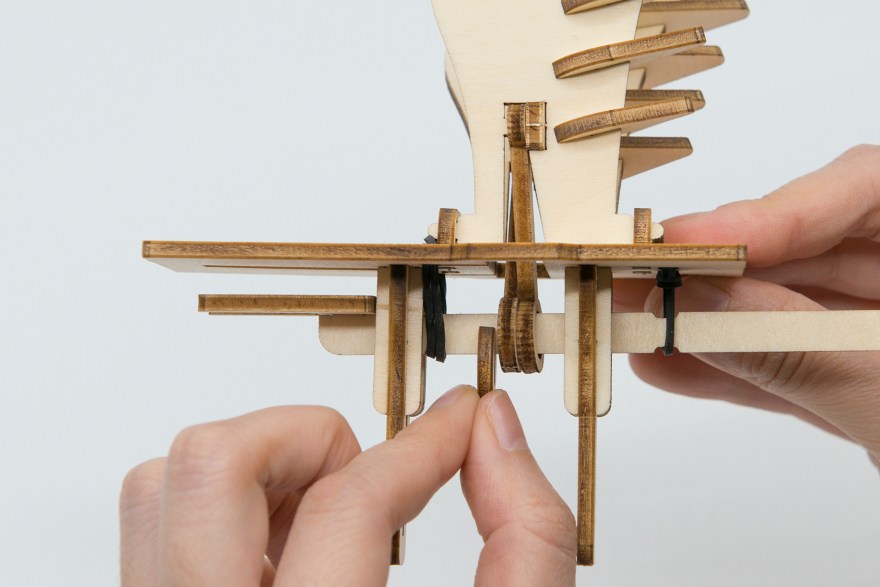

DSC_4547_aDSC_4548_aDSC_4551_a
6d/ 完成圖如上。

7: 安裝到容器上
DSC_4552_a
7a/ 在頂部的開口周圍塗上木工膠。

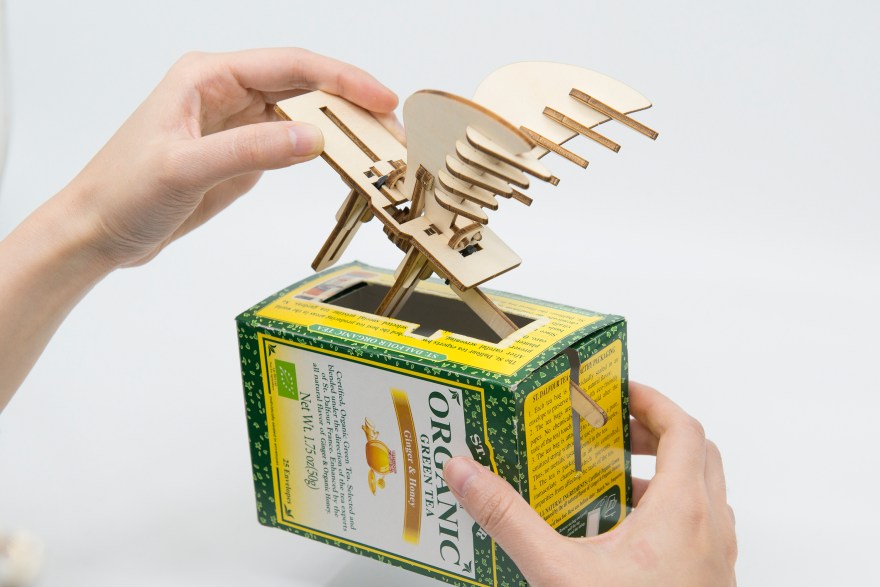

DSC_4557_aDSC_4558_aDSC_4560_a

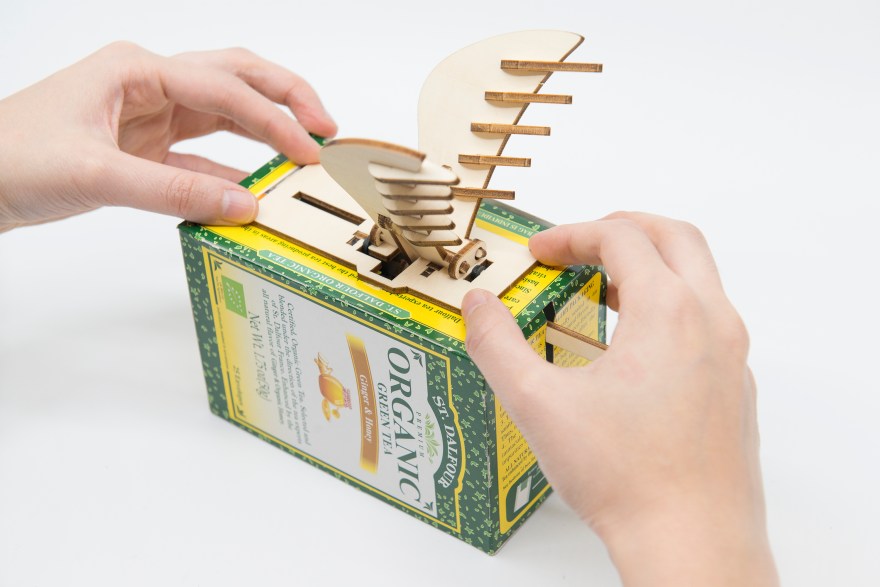

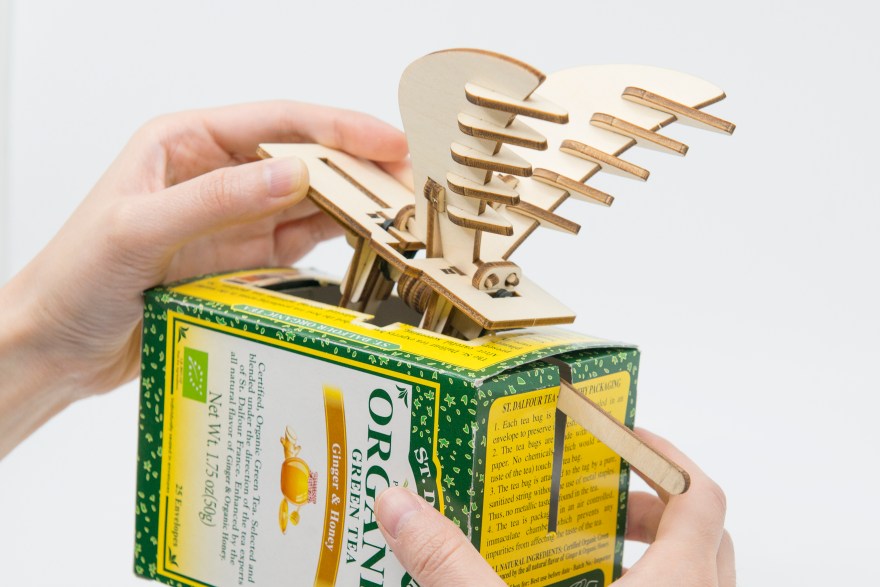

7b/ 如果兩個開口不是雙連的話,把手要從上方穿到後面的長開口,再貼在頂部的開口上;如何兩個開口是雙連的,直接從上方開口住下安裝就可以了;按壓固定後放一邊待乾。

8: 豬耳朵、鼻和腳
DSC_4567_a
8a/ 取出以上零件。

DSC_4565_a

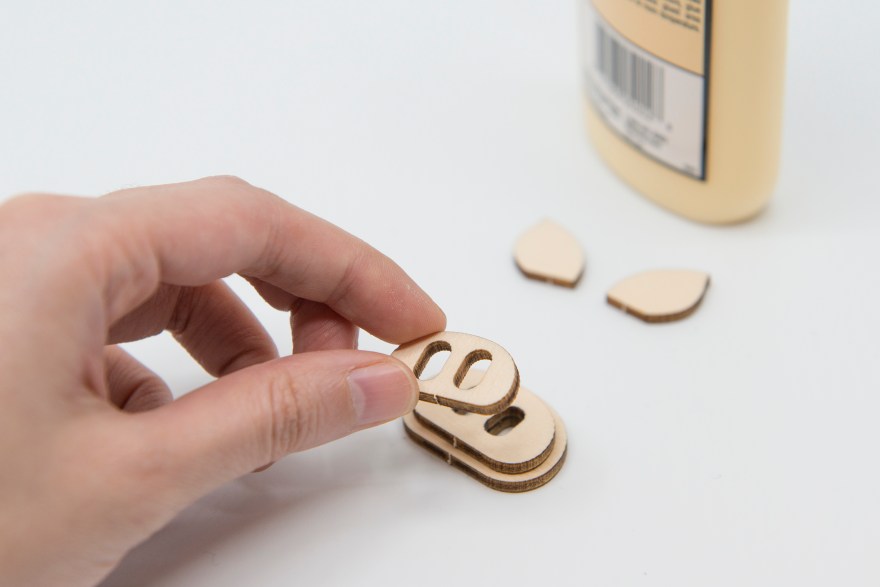

8b/ 三塊鼻子零件如上圖以木工膠黏住待乾。

DSC_4570_aDSC_4571_a
8c/ 四隻豬腳如上圖組裝上。

DSC_4573_a

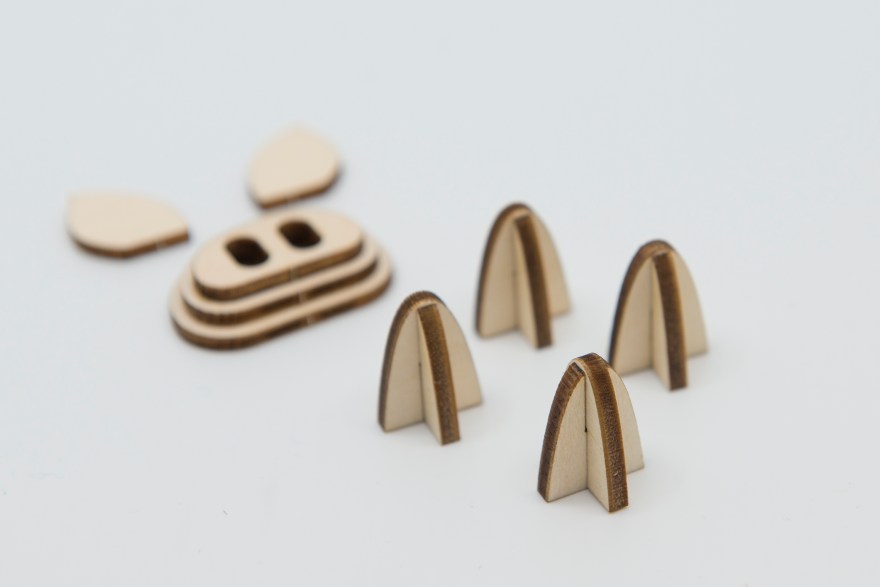

8d/ 完全圖如上。

DSC_4575_a

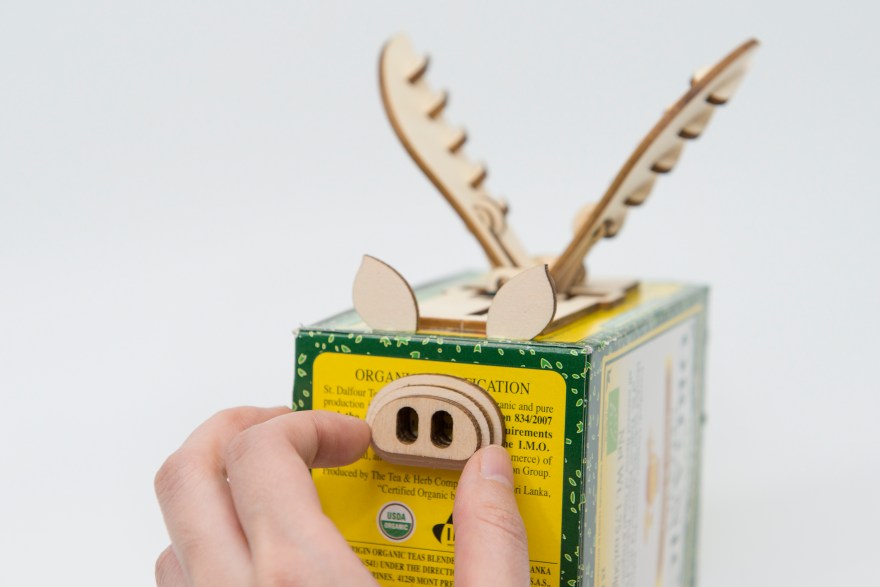

8e/ 把鼻子和耳朵黏到容器上,如果用的紙盒是較薄身的話,不建議在底部黏上四隻腳。

完成!立即開始儲錢吧!
使用時可以以90度直立地投入銀仔,會比較容易推動機關啊~

alize_piggy_16

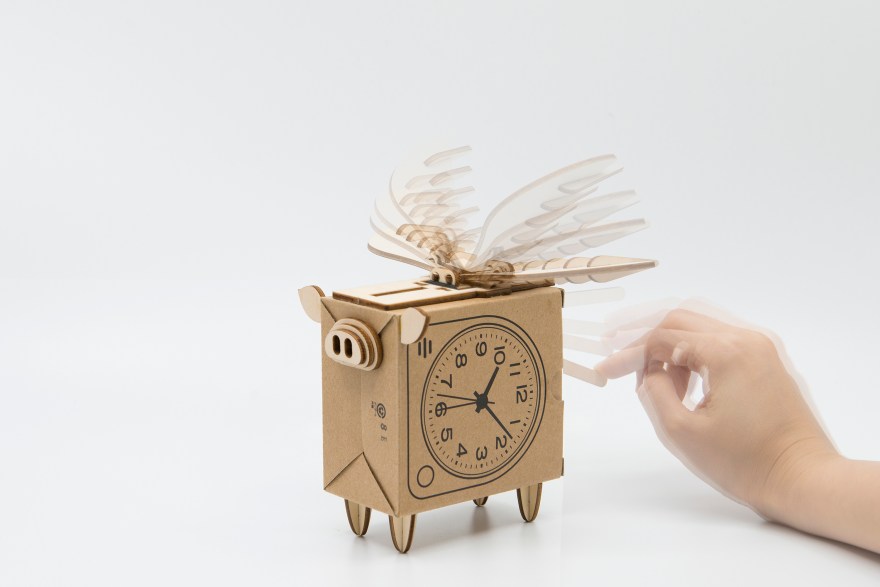

後方的把手是把翼的機關之一

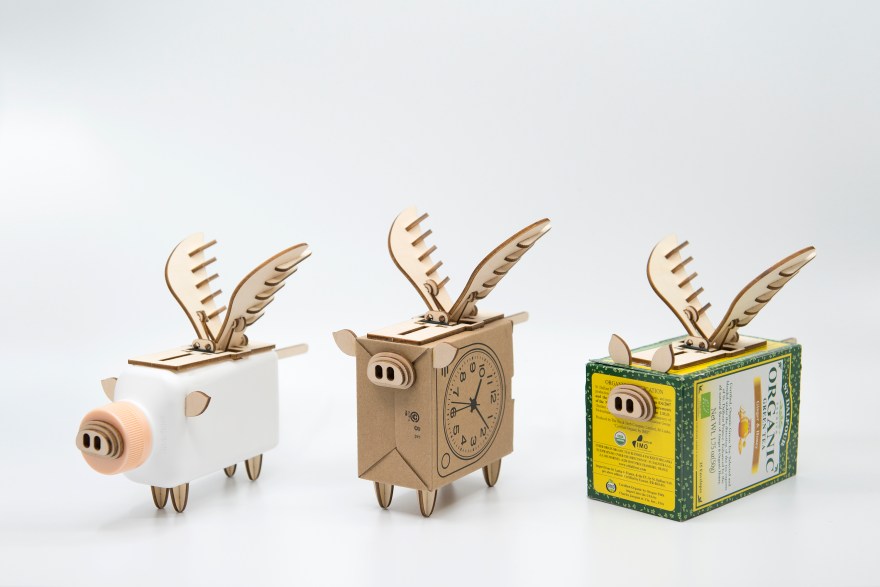

alize_piggy_15這次試用了膠樽、瓦通紙盒和卡紙盒做錢罌,個人認為膠樽最user friendly,除了樽身較牢固外,扭開樽蓋便可以取出錢幣~ 當然在購物時最好不要購買膠樽裝飲料啦。

使用video如下:

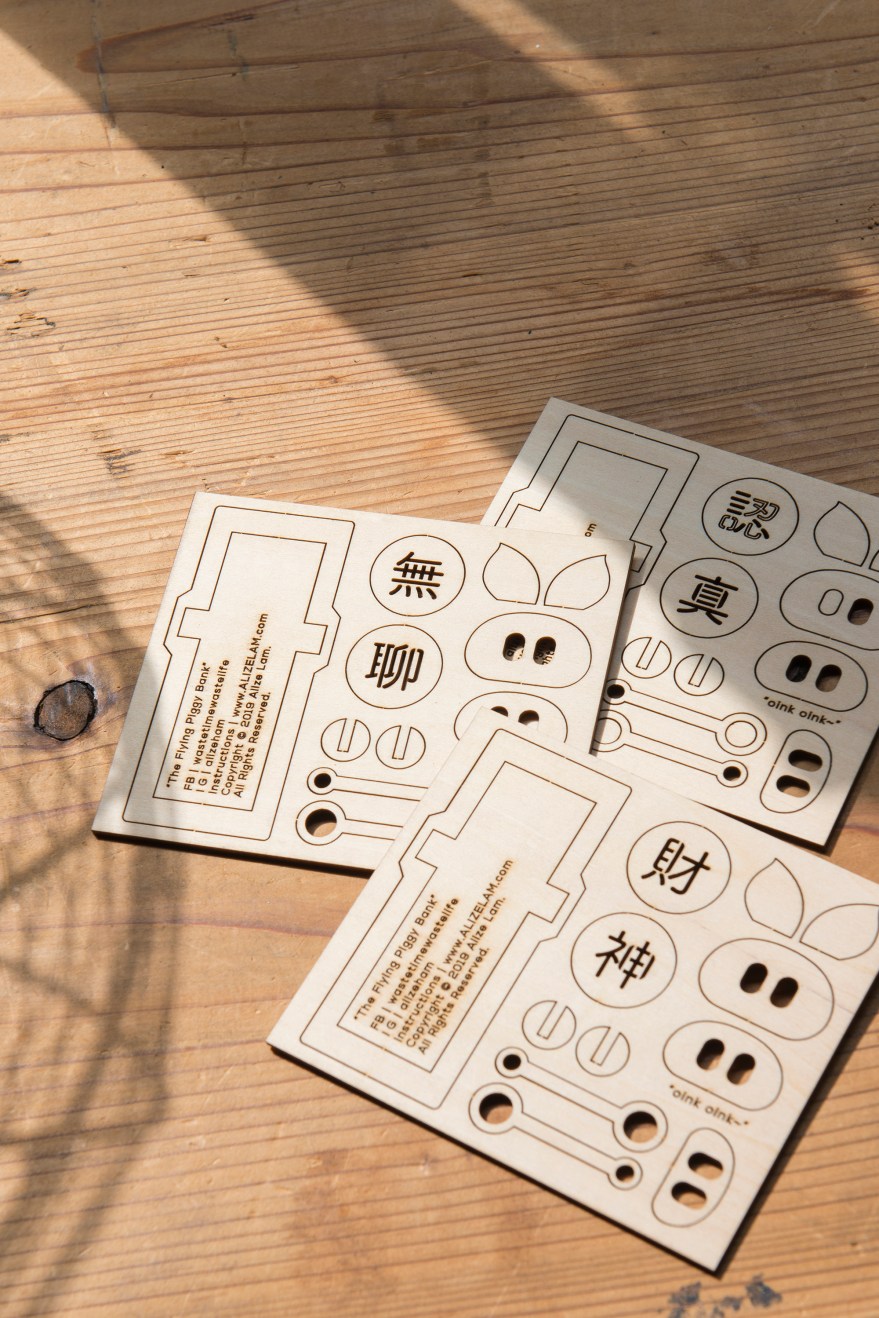

配合新年,除了”無聊”和”認真”版本的錢幣和,更有”財神” 特別版!抽中的朋友恭喜你們~
alize_piggy_14alize_piggy_10

創作過程都記錄在facebook page,有興趣了解更多的朋友可以去看看啊!謝謝參與!
