Wiener Dog— Project 12 Chinese Zodiac

謝謝 Milk 雜誌的訪問~

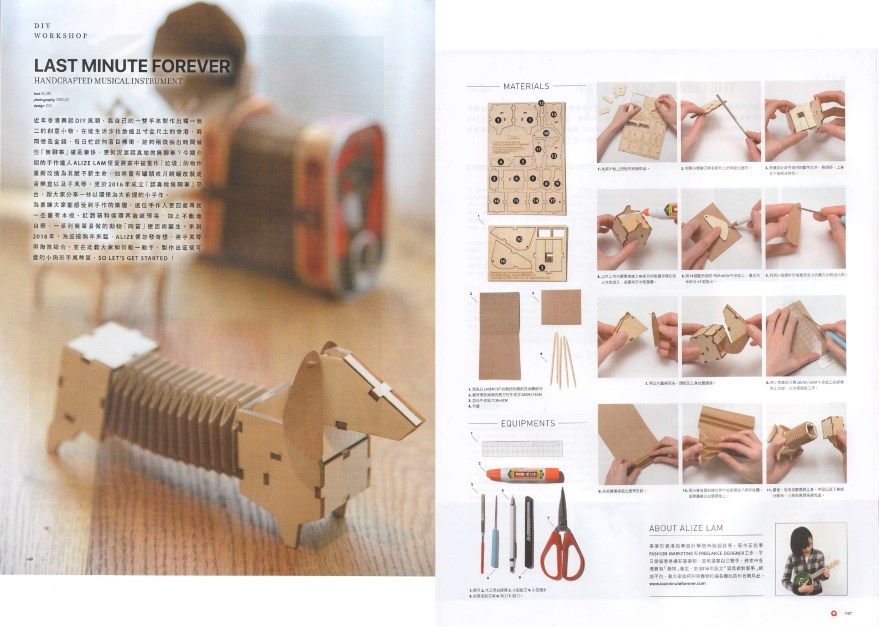

Milk 出左本新書~ 第一期 Milk Q 有首次登場嘅 Wiener Dog專訪,仲識叫架佢~
正式係度介紹比大家!之前對自製手風琴同陶笛有興趣嘅朋友可以留意下~
Milk_Q教學左此:
wiener_T_2

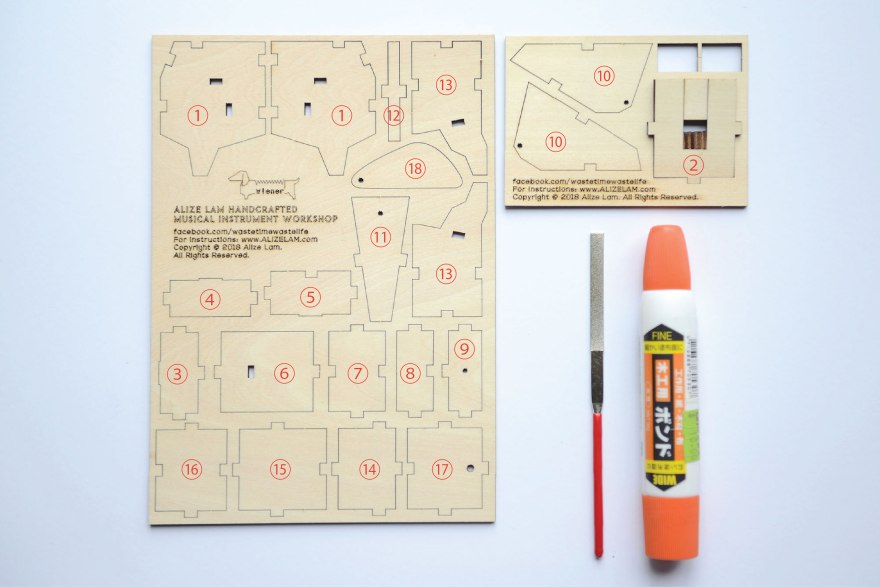

Wiener Dog D.I.Y Kit 包括:
1/ 木板 x2
2/ 卡紙 X1
3/ 練習用摺紙 x1
4/ 牙簽 x2

wiener_T_1a
工具:
1/ 挫
2/ 白膠漿
3/ 剪刀
4/ 界刀
5/ 間尺

制作風箱:
wiener_T_29

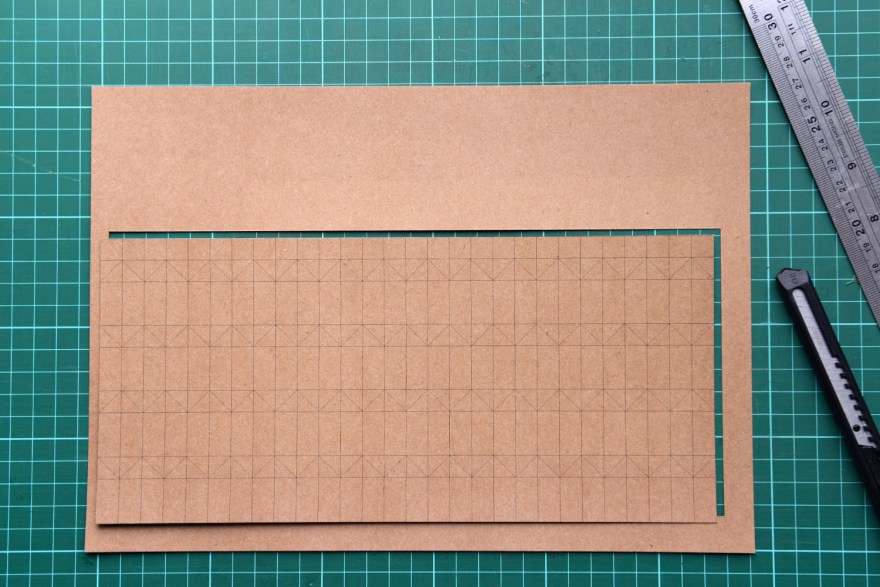

1/ D.I.Y Kit 中有一厚一薄的卡紙,由於風箱位置比較難摺,可以先以”練習用”紙張試摺一次
如上圖界出需摺的部份。

wiener_T_30a
2/ 以間尺和尖物在卡紙的黑線上劃上摺痕 (如紅線所示部份),注意力度不要太大以免界斷紙張。

wiener_T_31a

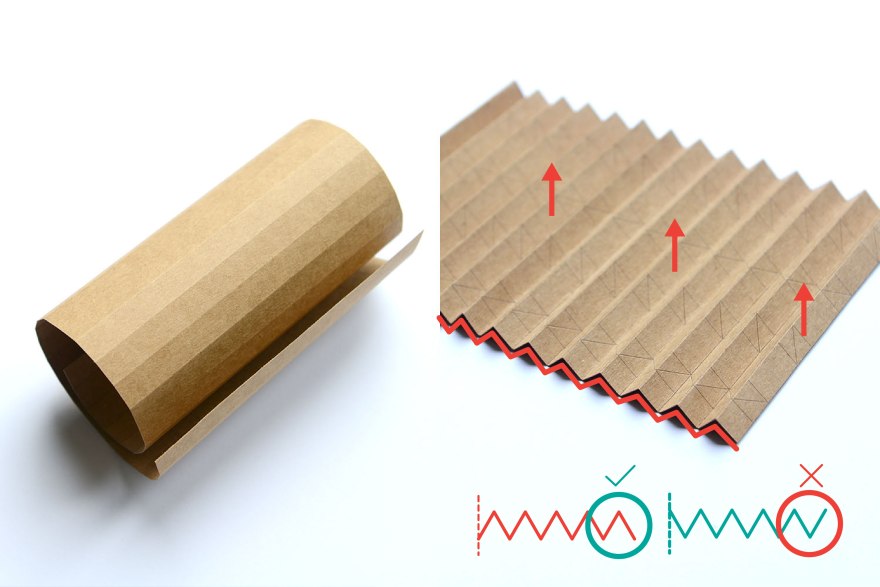

3/ 如左圖把卡紙捲成圓筒狀,這樣打直的摺痕就會比較明顯。然後摺出扇形,如右圖,有黑線面向上,如橙色線所示,扇形由第一摺開始呈倒V形,正V形是錯誤的。

wiener_T_32
4/ 反轉紙張到空白面,如上圖開始按之前劃好的斜痕按壓摺出Z形風琴狀。這個步驟需要非常小心和有耐性,否則很容易摺不到。 #欲速則不達

wiener_T_33
5/ 第一行摺好如左圖,之後如此類推梅花間竹的摺下一行。

wiener_T_34

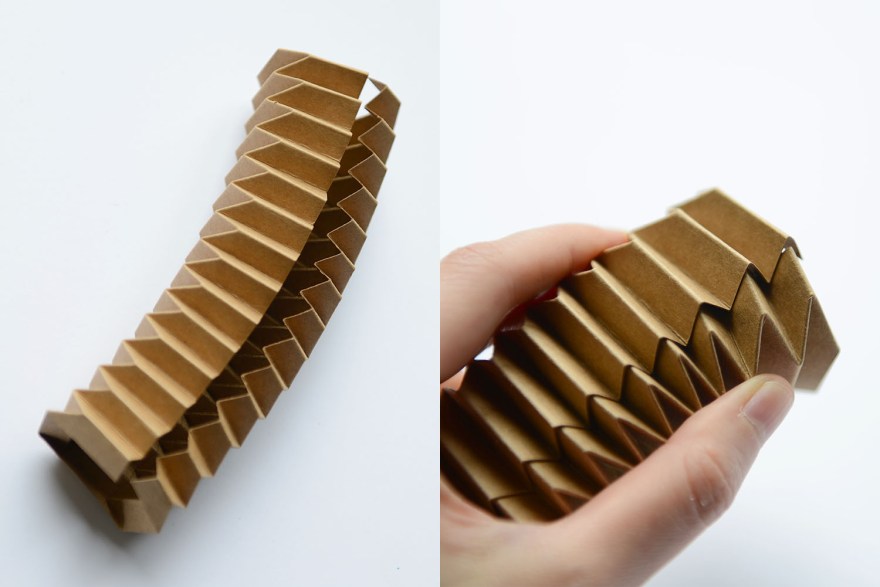

wiener_T_35

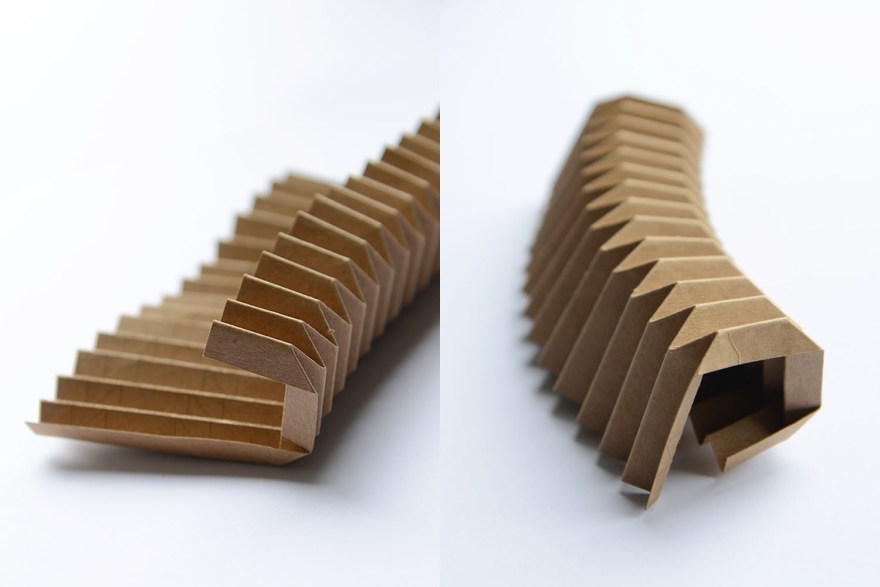

6/ 成功摺好後,應如左圖呈柱體狀。

wiener_T_36
7/ 在接駁位置塗上白膠漿,以大夾夾好/重物壓好,固定風箱形狀約一天左右,之後可以開始制作身軀部份。

木板準備工作:
wiener_T_3
1/ 將木板上的各個零件取出,如有需要可用界刀協助。

wiener_T_4
2/ 用挫把連接的瑕癖位置磨平,木板和木板之間需要緊貼,這些瑕癖會影響這個步驟,所以需要細心打磨至平整。

前半身軀:
wiener_T_5a

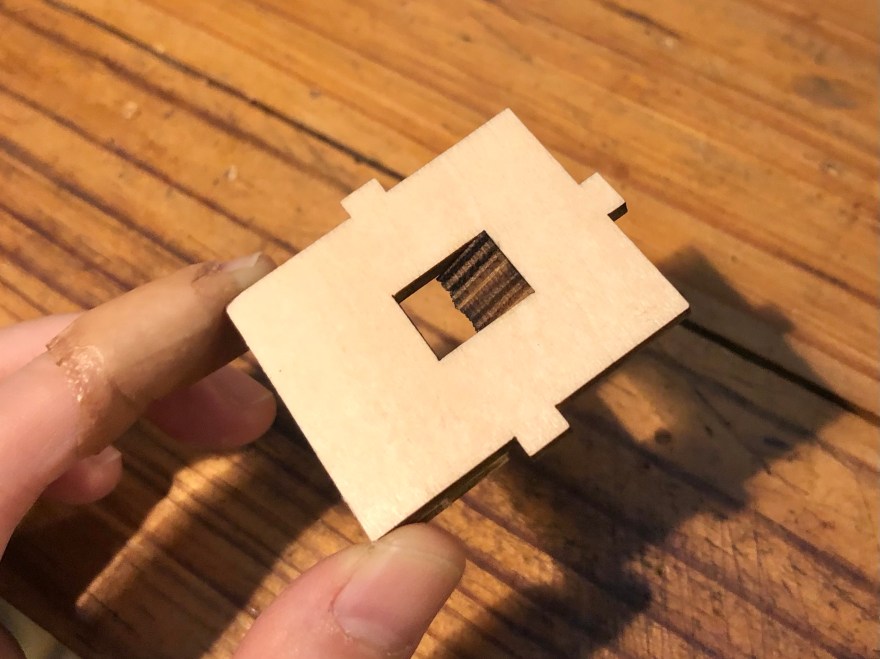

1/ 找出1至9號零件。 (* 3、4、5號零件改良整沒有了頂部少少凸出的部份的,做法一樣)
.2號零件是發聲的關鍵,在橙色箭嘴所示部份吹氣會有哨子的聲音。Dotted line 所示位置請勿用力按壓,否則會影響發聲。
.以下會開始組裝,留意木板的背面會有laser的燒燶痕跡,為保持美觀,以下步驟請將背面向內、正面向出處理。

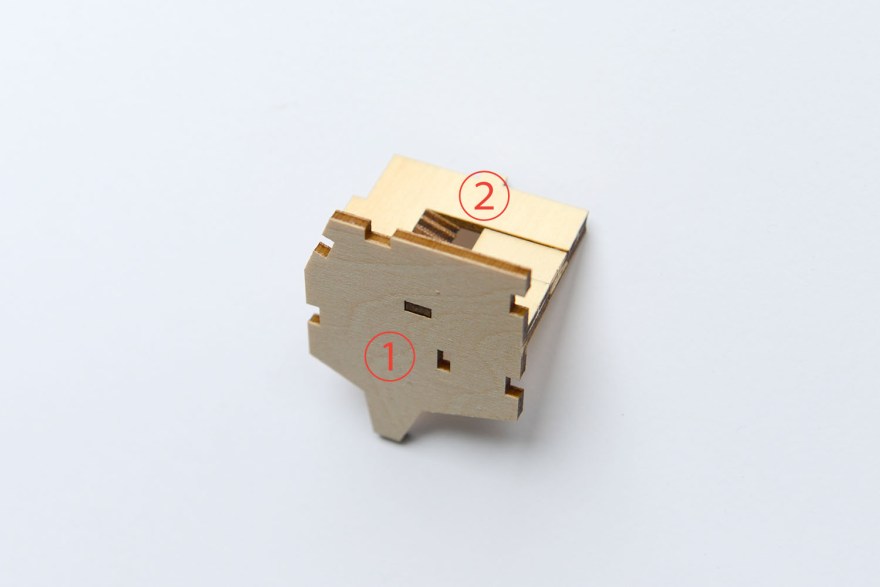

wiener_T_6a
2/ 如上圖組合1及2號,組裝時需要用力。

wiener_T_7a
3/ 組裝3號後,另一邊裝上1號。 (* 3、4、5號零件改良整沒有了頂部少少凸出的部份的,做法一樣)

wiener_T_8a

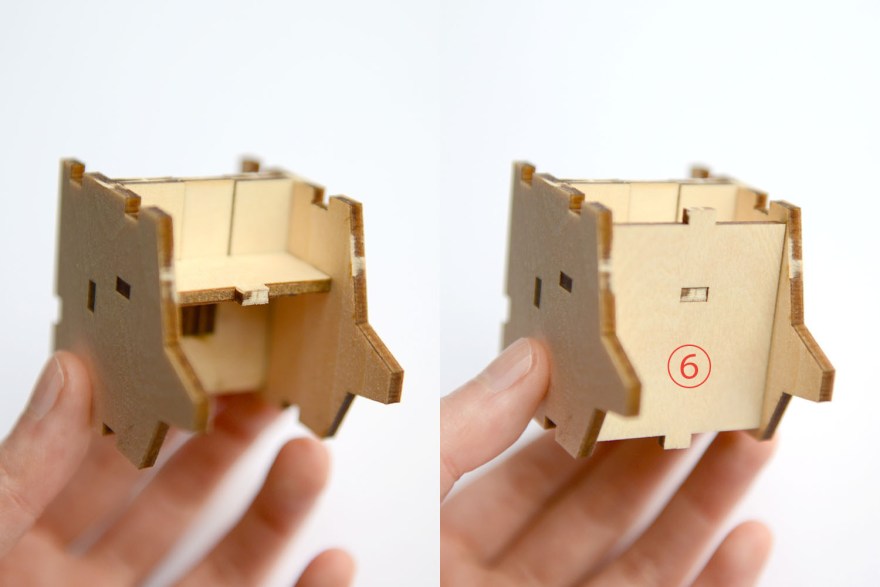

4/ 反轉底部,裝上6號。

wiener_T_9a
5/ 轉到身軀的前方,裝上7和8號。

wiener_T_10
wiener_T_11
6/ 如同哨子和陶笛的原理,共鳴箱部份需要密封,這個步驟非常重要,需要在所有接合有縫的地上塗上白膠裝,如同唧玻璃膠的道理一樣,封死所有縫隙。

wiener_T_12a

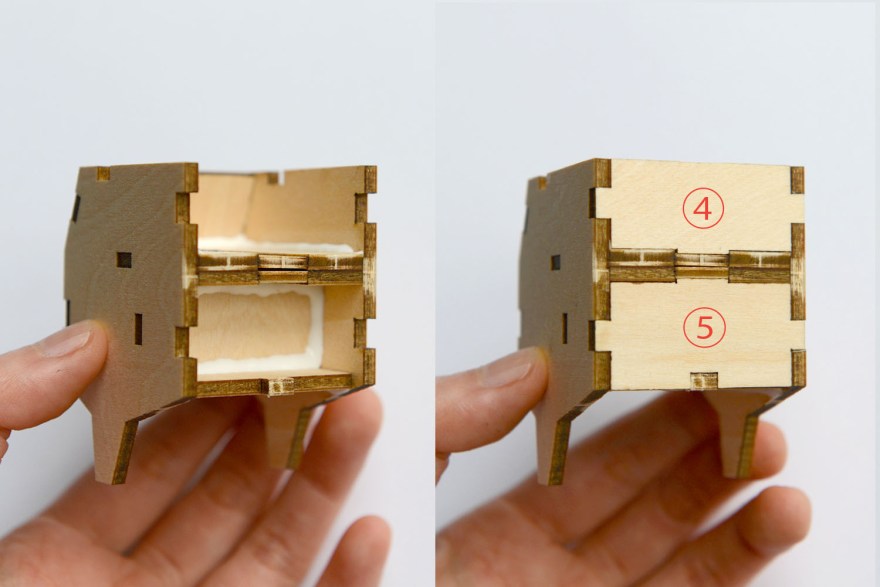

7/ 在左圖位置唧上白膠漿後,組裝上4和5號零件。 (* 3、4、5號零件改良整沒有了頂部少少凸出的部份的,做法一樣)

wiener_T_14a
8/ 在身軀的上面,裝上9號。前身軀完成,待膠水乾透。

後半身軀:
wiener_T_13a
1/ 找出13至17號零件。

wiener_T_15a
2/ 如上圖組裝13和14號。

wiener_T_16a
3/ 反轉左圖,裝上15號。

wiener_T_17a

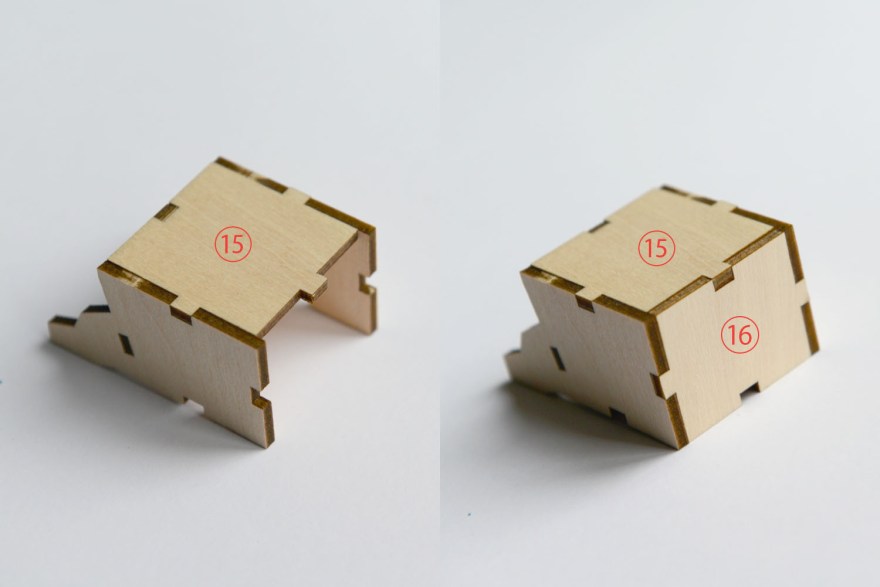

4/ 頂部裝上16號。

wiener_T_18a
5/ 17號上的小圓孔可加上尾巴,可隨意找不要的繩子繫上。

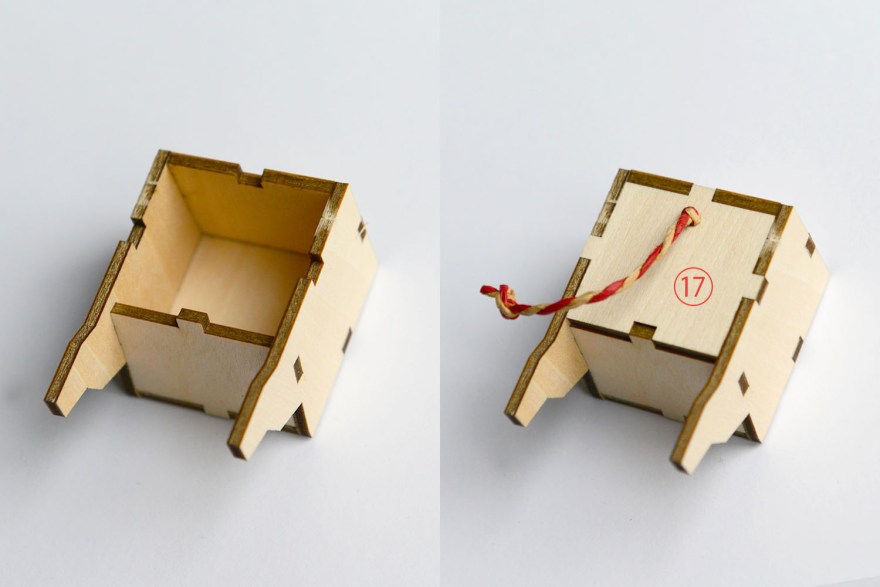

wiener_T_19a
6/ 把17號裝上後半身軀,此部份完成。

頭部:
wiener_T_20a

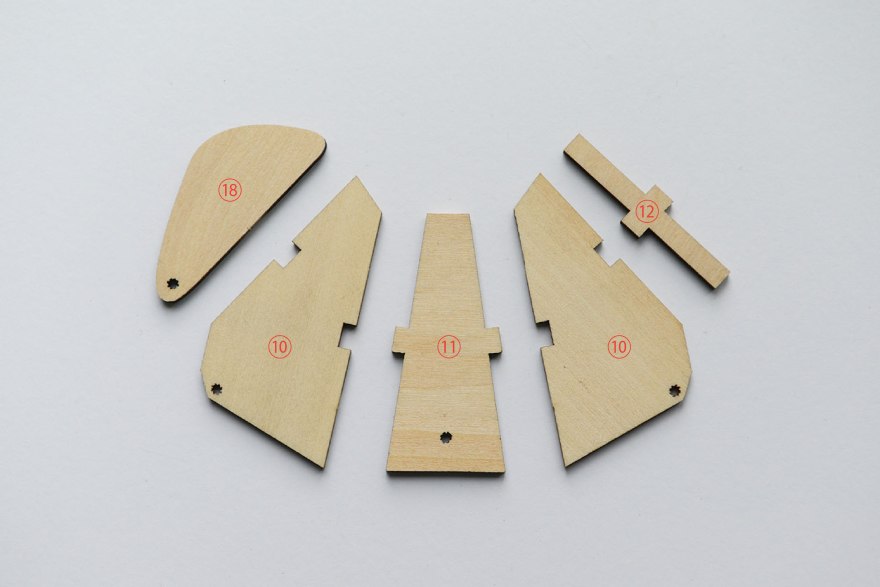

1/ 找出以上號數的零件。

wiener_T_21a
2/ 頭部由10至12號組成,這個部份的連接可能需要加上白膠漿幫助固定。

wiener_T_22a
3/ 18號是耳朵部份,用風箱位置餘下的卡紙畫出左右兩隻耳朵的形狀。如家裡有厚度適中的皮料或其他物料,亦可用在耳朵部份。

wiener_T_23
4/ 將耳朵剪出,剌出牙簽大小的小孔。

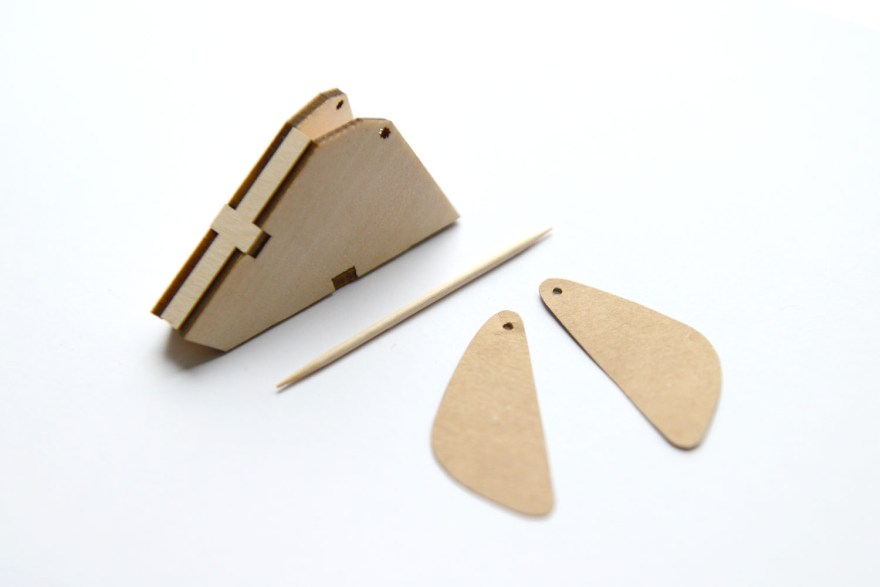

wiener_T_24
5/ 準備牙簽。

wiener_T_25
6/ 以牙簽把耳朵固定左頭上,右圖位置加上一節短牙簽,預備之後裝上前半身軀。

wiener_T_26
7/ 把頭部裝上前半身軀,這樣頭部就可以左右轉動。

組合各部份:
wiener_T_27
wiener_T_28

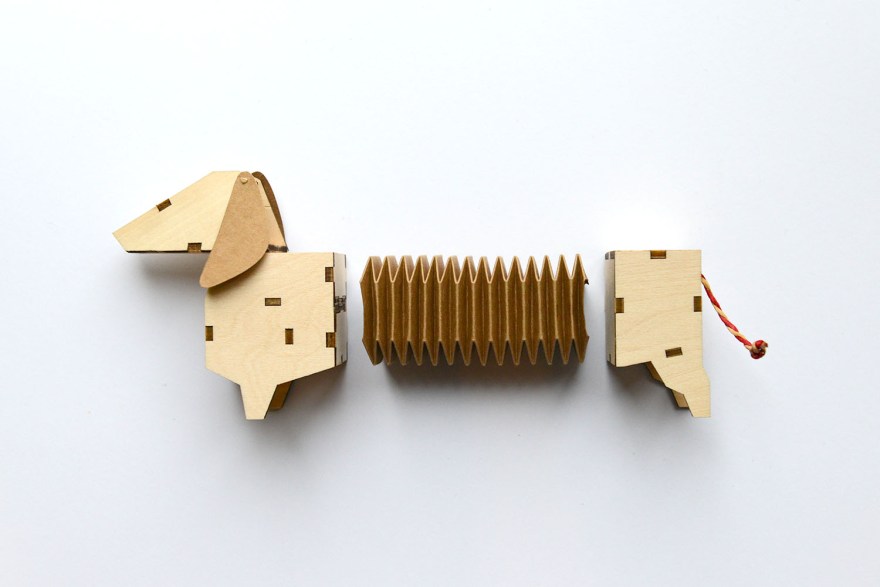

1/ 用白膠漿連接前半身軀、風箱及後半身軀位置,如之前提及,連接部份有隙縫的地方請以白膠漿封好。

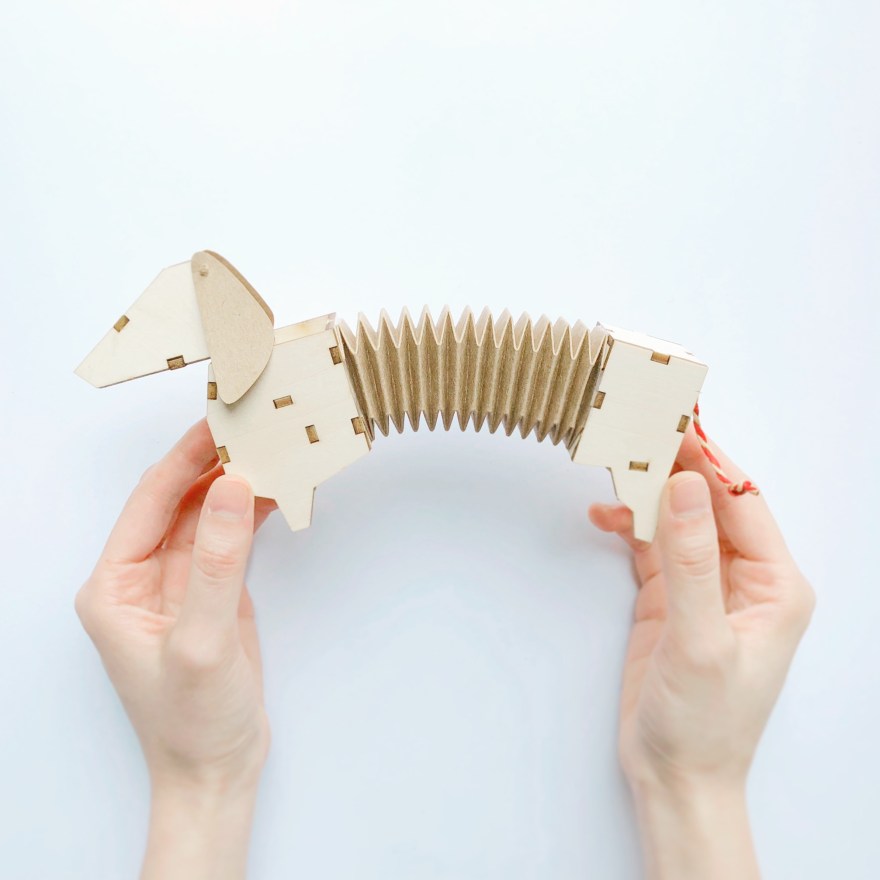

Photo Feb 07, 2 55 55 PM
待白膠漿乾透後便大功告成!

以下是試聲片段:

介紹返,由2016年猴年開始,我開始做一個為期12年嘅計劃,每年用十二生肖設計一件小玩具,目的係每年比一個練習自已,提防懶散~
#希望朋友們儲齊十二生肖 #同時希望自已堅持到 #12年之第3年

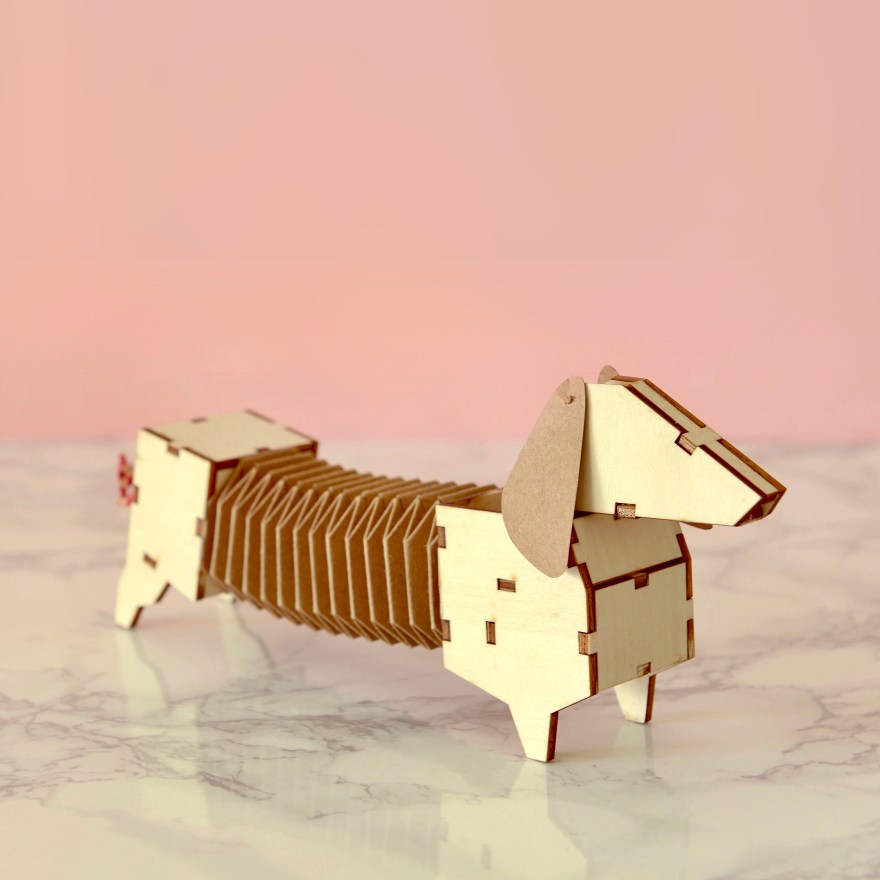

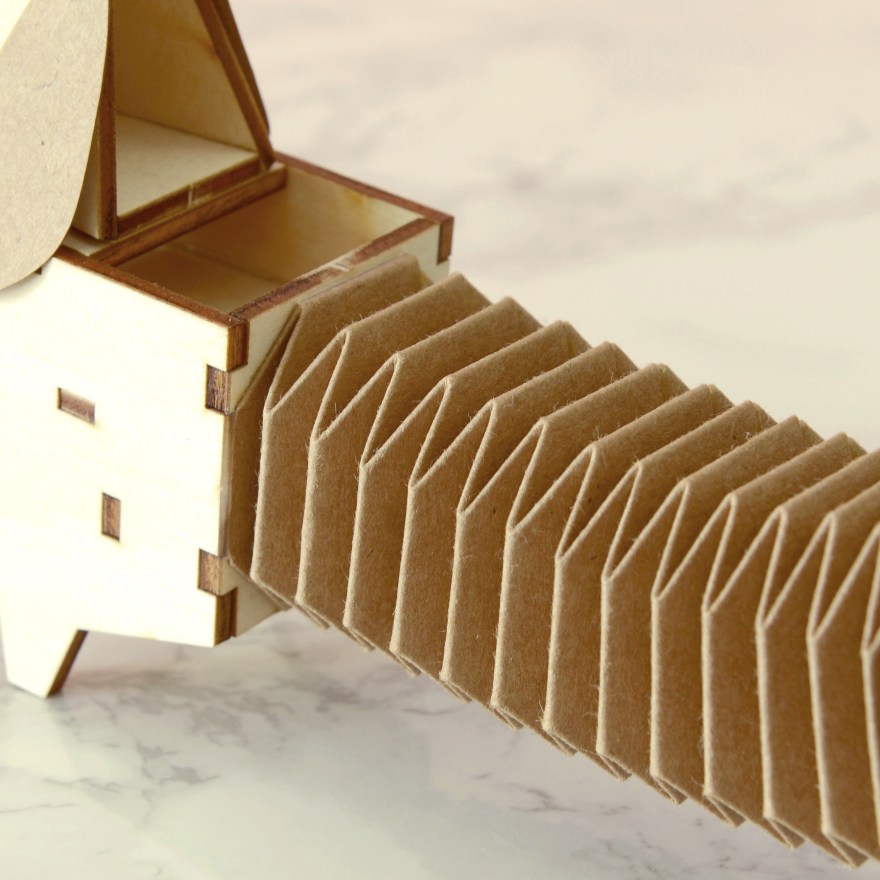

Photo Feb 12, 1 52 10 PM (2)
Photo Feb 12, 1 52 10 PM (8)Photo Feb 12, 1 52 10 PM (4)Photo Feb 12, 1 52 10 PM (3)Photo Feb 12, 1 52 10 PM

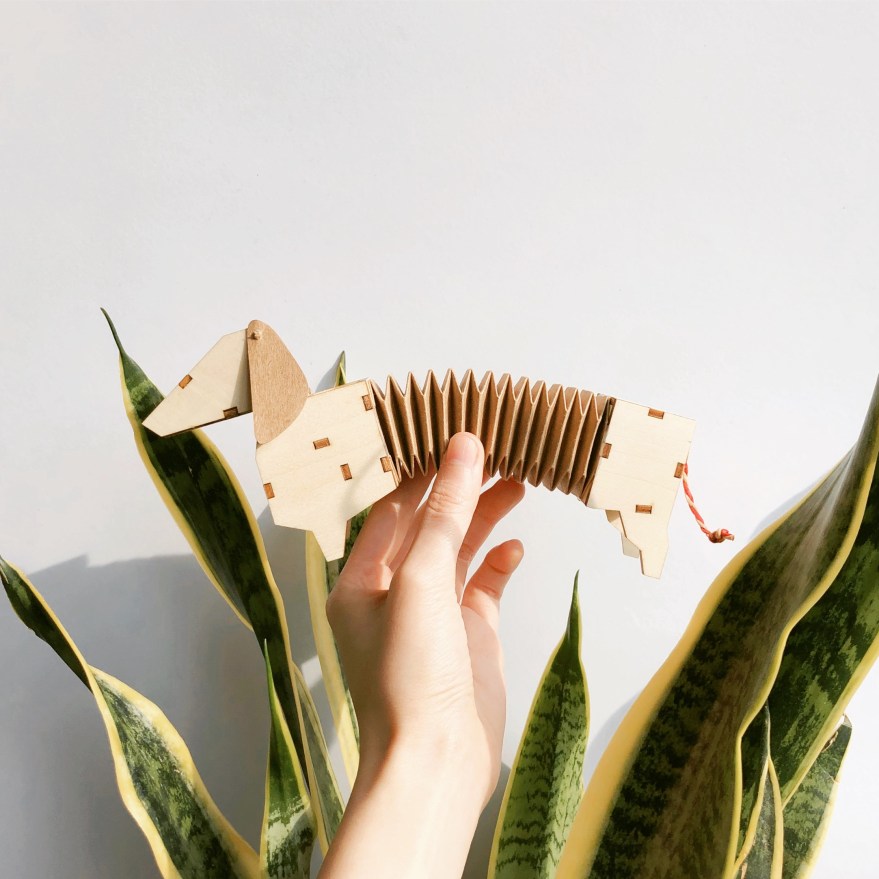

Photo Feb 07, 3 45 56 PM
最後,祝大家新年快樂!
